产品指南



概述
由压敏电阻型电源模块、气体放电管型电源模块和底座组成，分别用于L-N、N-PE的第二级保护。

特点
1. 插拔模块具有防反插、防互插功能。
2. 通流量大，残压低。
3. 具有过热保护。
4. 具有失效指示和集中遥信报警干接点。
5. 外壳防护等级为IP 20，阻燃等级为UL 94 V-0。

执行标准
IEC 61643-11：2011 低压电涌保护器（SPD）第11部分：低压电力系统的电涌保护器性能要求和试验方法。
EN 61643-11：2012 低压电涌保护器（SPD）第11部分：低压电力系统的电涌保护器性能要求和试验方法。

技术数据
使用环境
温度 -40 ℃～80 ℃
相对湿度 5 %～95 %
海拔 -500 m～﹢4000 m
技术指标
型号 ZGG40-275(3+1)hs ZGG40-320(3+1)hs ZGG40-385(3+1)hs ZGG40-440(3+1)hs
SPD根据
IEC 61643-11		 Class Ⅱ
SPD根据
EN 61643-11		 Type 2
最大持续运行电压 Uc  L-N：275 V AC
N-PE：260 V AC		 L-N：320 V AC
N-PE：260 V AC		 L-N：385 V AC
 N-PE：260 V AC		 L-N：440 V AC
N-PE：260 V AC
工作频率 50/60 Hz
标称放电电流
In（8/20 μs）		 20 kA
最大放电电流
Imax（8/20 μs）		 40 kA
电压保护水平
Up 		 L-N：1.4 kV
N-PE：1.5 kV		 L-N：1.6 kV
N-PE：1.5 kV		 L-N：1.8 kV
N-PE：1.5 kV		 L-N：2.2 kV
N-PE：1.5 kV
额定断开续流值
Ifi		 N-PE：100 Arms
最大后备熔断器 80 A gL/gG
接入方式 并联
保护模式 L-N、N-PE
响应时间 tA L-N：≤25 ns；N-PE：≤100 ns
接线端子连接铜导线的截面积 多芯线：1.5 mm2～25 mm2，单芯线：1.5 mm2～35 mm2
遥信接口最大接线面积 1.5 mm2
遥信报警触点强度 AC: 250 V/0.5 A   125 V/1 A    DC: 30 V/0.1 A
扭矩：接线端子/遥信接口 2.5 N•m /0.25 N•m
外壳防护等级
（IP代码)		 IP 20
应用系统 TT、TN TT、TN TT、TN TT、TN、IT
安装形式 35 mm标准导轨
阻燃等级 UL94 V-0

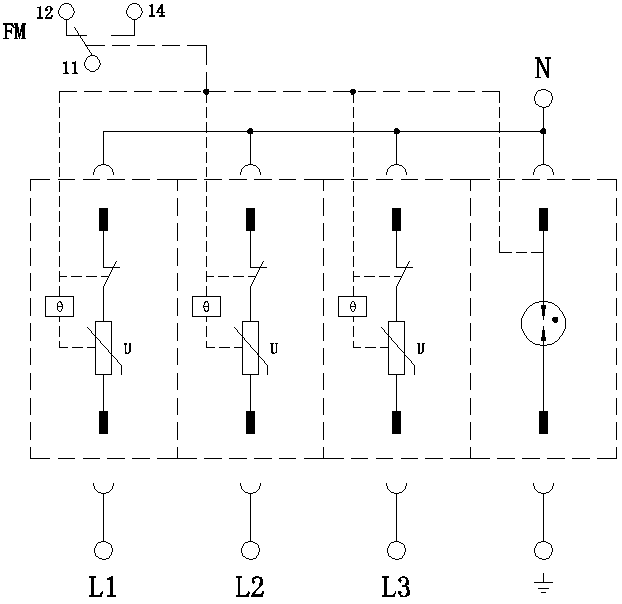

电路原理示意图

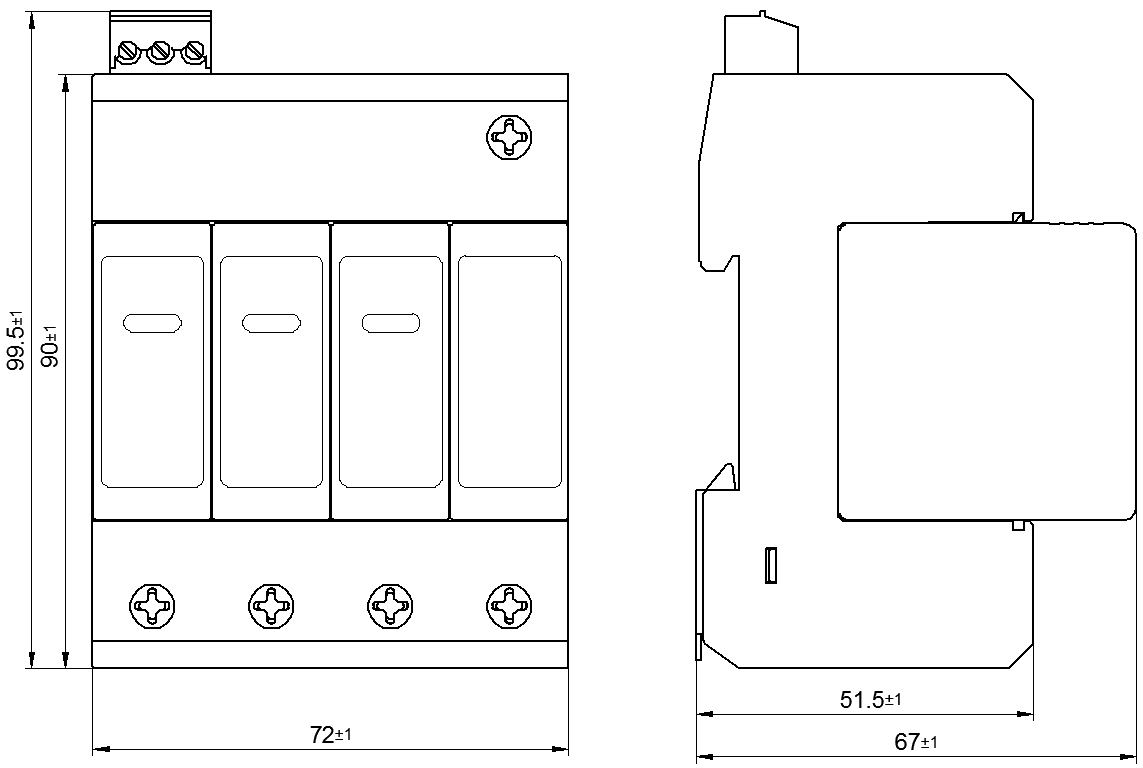

外型结构
