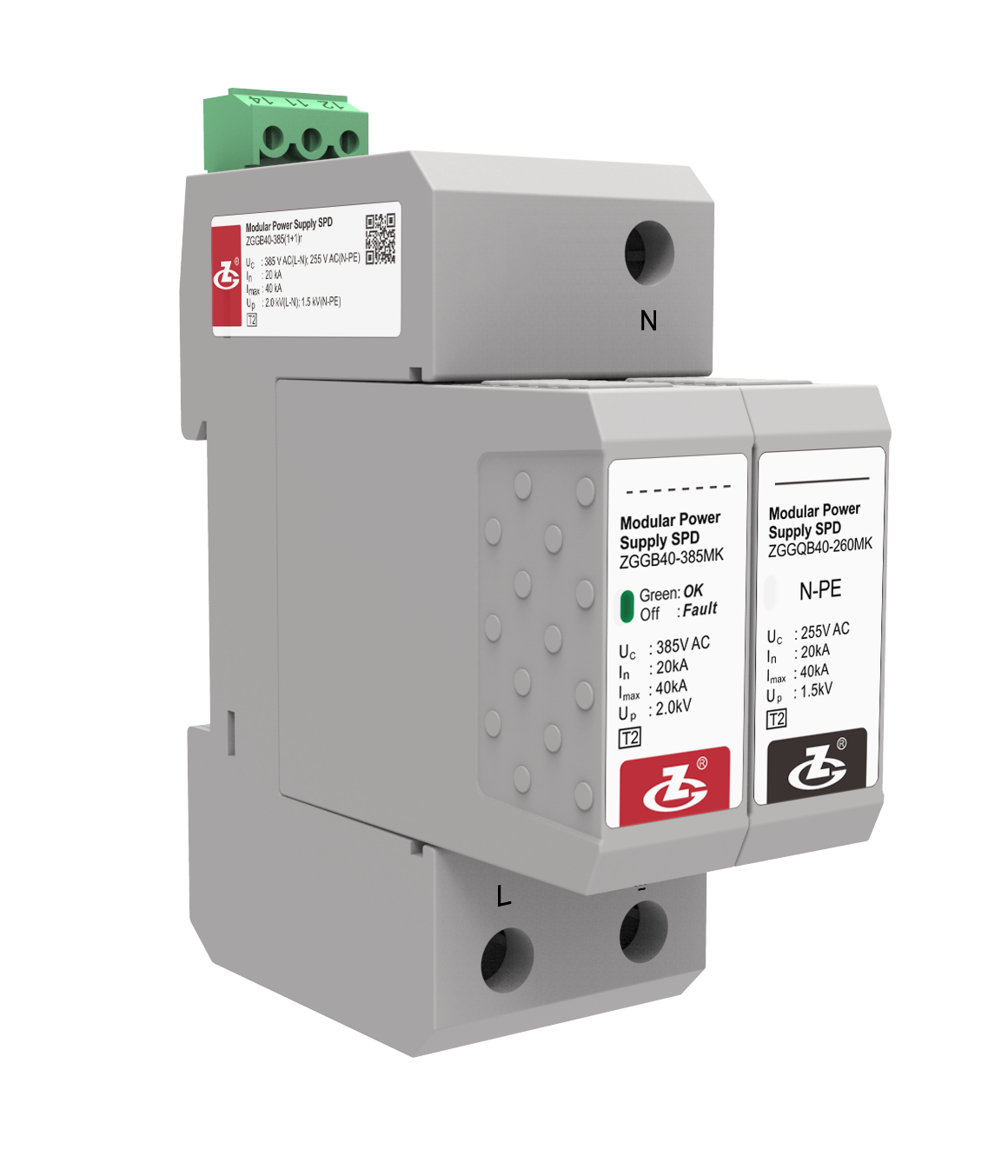

概述
由压敏电阻型电源模块、气体放电管型电源模块和底座组成，用于L-N、N-PE的第二级保护。该电源模块电涌保护器具有内置熔断器，无需外置后备熔断器，节省安装空间。
特点
1. 插拔模块具有防反插、互插功能。
2. 无需配置后备熔断器。
3. 通流量大，残压低。
4. 具有过热、过流保护。
5. 具有失效指示和集中遥信报警干接点。
6. 外壳防护等级为IP20，阻燃等级为UL94 V-0。
执行标准
IEC 61643-11：2011 低压电涌保护器（SPD）第11部分：低压电力系统的电涌保护器性能要求和试验方法。
技术数据
使用环境
| 温度 |
-40℃～80℃ |
| 相对湿度 |
不大于95%（25℃） |
| 海拔 |
-500m～4000m |
技术指标
| 型号 |
ZGGB40-385(1+1) |
| SPD根据 IEC 61643-1 /11 |
Class Ⅱ |
| SPD根据 EN 61643-11 |
Type 2 |
| 保护模式 |
L-N |
N-PE |
| 最大持续运行电压 Uc |
385 V AC |
255 V AC |
| 工作频率 |
50/60 Hz |
| 标称放电电流 In（8/20μs） |
20 kA |
| 最大放电电流 Imax（8/20μs） |
40 kA |
| 电压保护水平 Up |
2.0 kV |
1.5 kV |
| 额定断开续流值 Ifi |
/ |
100 Arms |
| 接入方式 |
并联 |
| 保护模式 |
L/N-PE |
| 响应时间 tA |
≤25 ns |
| 接线端子连接铜导线的截面积 |
多芯线：1.5 mm2～25 mm2，单芯线：1.5 mm2～35 mm2 |
| 遥信接口连接铜导线的截面积 |
0.5 mm2～1.5 mm2 |
| 遥信报警触点强度 |
AC：125 V/0.5 A DC：30 V/0.1 A |
| 扭矩：接线端子/遥信接口 |
2.5/0.25 Nm |
| 外壳防护等级（IP代码） |
IP 20 |
| 应用系统 |
TT,TN |
| 外形尺寸 |
90 mm×36 mm×76 mm（不包含遥信端子） |
| 安装形式 |
35 mm 标准导轨 |
| 阻燃等级 |
UL94 V-0 |

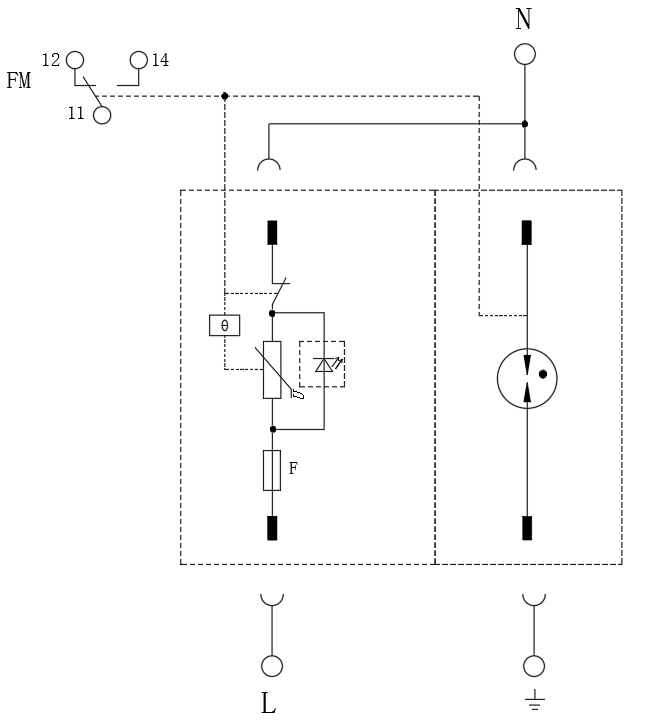

电路原理示意图

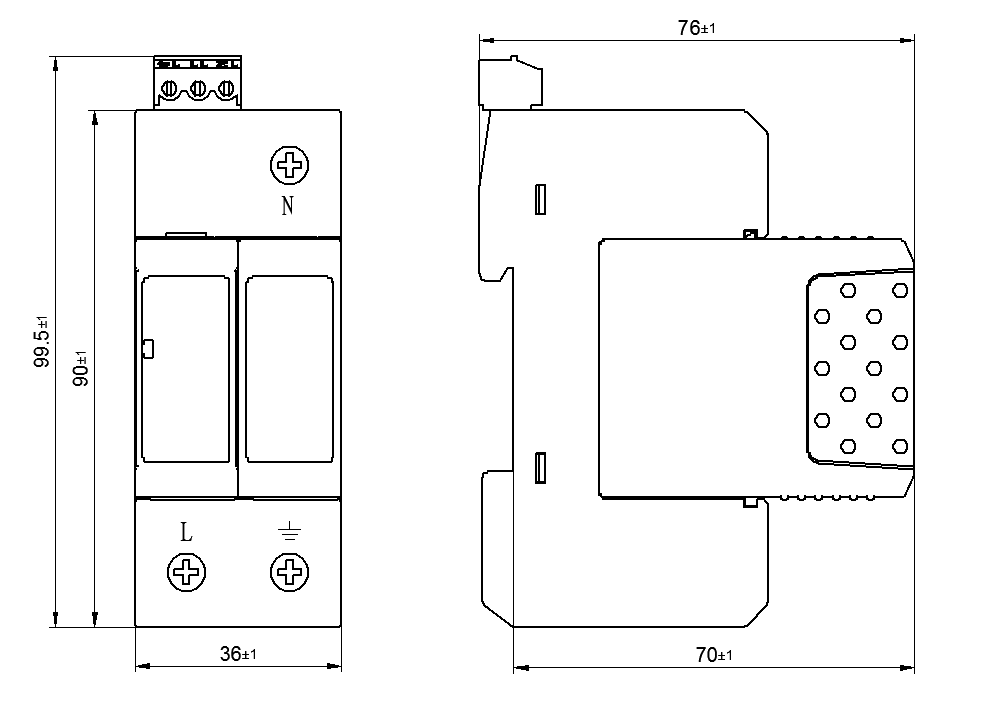

外型结构
