概述
用于工业控制互联网络、RS485/422接口、专线、自动控制和仪表线路、数据线及电话设备、传真机等设备保护。采用两级保护方式，前级泄放电流，后级箝位电压，当传输线遭到雷电感应及浪涌冲击时，通过保护器将雷电及浪涌电流泄放到大地，并将雷电及浪涌过电压箝位在设备允许的范围内，从而确保了设备安全。
特点
产品具有在线热插拔功能，体积小，通流量大，响应速度快（ns）、保护电平低.
采用接线端子连接方式，标准导轨安装方便。
执行标准
GB/T 18802.21 低压电涌保护器 第21部分：电信和信号网络的电涌保护器（SPD）性能要求和试验方法。
技术数据
使用环境
| 温度 |
-40℃～85℃ |
| 相对湿度 |
≤90%（25℃） |
| 海拔高度 |
不超过4000m |
技术指标
|
型号
|
ZGXL-MDZ4J-24c |
| 冲击类别 |
C2、D1 |
| 标称工作电压 UN |
24 V |
| 最大持续运行电压 UC |
33 VDC |
| 额定负载电流 IL (25 ℃) |
1 A |
| 标称放电电流 In (8/20 μs) |
10 kA |
| 总标称放电电流 In (8/20 μs) |
20 kA |
| 冲击放电电流 Iimp(10/350 μs) |
1 kA |
| 电压保护水平 UP（8/20 μs） |
L-L |
≤ 55 V |
| L-PE |
≤ 600 V |
| 电压保护水平 UP (1 kV/μs) |
L-L |
≤ 45 V |
| L-PE |
≤ 300 V |
| 每线串联电阻 |
1.0 ohms |
| 截止频率 |
7.8M Hz |
| 电容 |
≤1.0 nF |
| 被保护脚 |
四线（ 1，2；3，4 ） |
| 压线范围 |
0.2 mm2～4 mm2 |
| 外壳材料 |
PA66 |
| 接口类型 |
接线端子 |
| 扭矩：接线端子 |
0.5 Nm |
| 颜色 |
RAL 7035 |
| 防护等级 |
IP20 |
| 阻燃等级 |
UL94 V-0 |
电路示意图

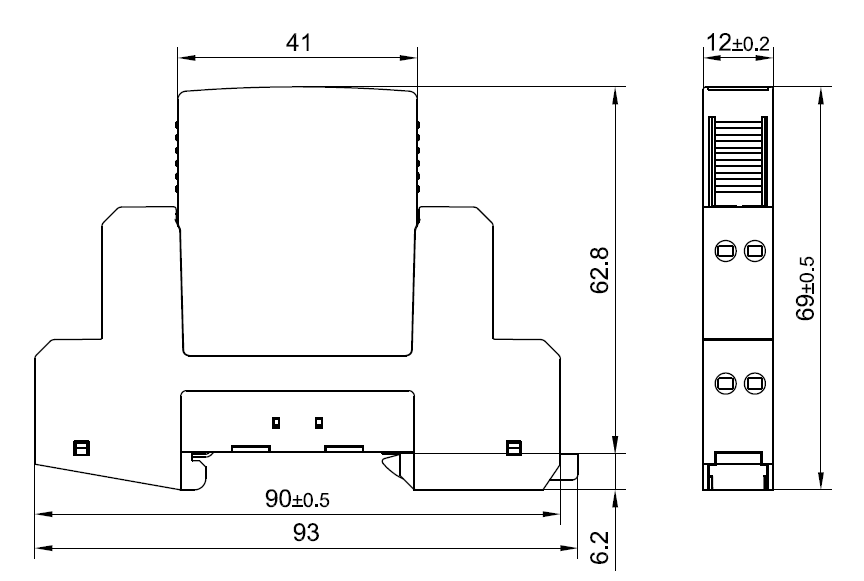

外型结构
外型尺寸：93 mm×69 mm×12 mm（长×宽×高)
