ZGZNSD20-F智能SPD - 智能电涌保护器

概述

ZGZNSD20-F智能SPD是皇冠体育自主研发、生产的能满足高自动化、可远程监测的一款高性能、高智能化的电涌保护产品，产品集成SPD、监测模块、雷电流及漏流传感器于一体。能将SPD的运行状态、参数实时的通过设备总线、网络传送到监控终端，让工作人员实时了解该SPD的运行状态、参数，对出现的故障及时做出维护，保证系统安全、畅通的运行。

使用环境

监测模块电源	DC：+4 V～+16 V
温度	-40 ℃ ～85 ℃
相对湿度	5 % ～95 %
海拔	-500 m ～ +4000 m

产品配置(标准配置)

名称	数量	单位	备注
ZGZNSD20-F智能SPD	1	个	/
监控中心软件	1	套	一个项目配一套软件

性能指标
智能监测模块部分

电涌电流幅值监测范围	±500 A～ ±20 kA
电涌流幅值监测误差	≤ ±15 %
漏电流监测范围	50 μA～30 mA
漏电流幅值监测误差	≤ ±（标准值×10%＋2 μA）
SPD动作存储次数	1～999
SPD动作时间	年月日时分秒
通信方式	RS485总线（Modbus协议）
设备功耗	< 0.5 W

电涌保护器部分

SPD根据 IEC 61643-1	Class Ⅱ
SPD根据 EN 61643-11	Type 2
最大持续运行电压 U_c	L-N: 385 V 50/60 Hz，N-PE: 255 V 50/60 Hz
标称放电电流 I_n（8/20 μs）	20 kA
最大放电电流 I_max（8/20 μs）	40 kA
电压保护水平 U_p	L-N：1.8 kV，N-PE：1.0 kV
残压 U_res（3 kA）	1.5 kV
额定断开续流值 I_fi	N-PE：100 A rms
最大后备熔断器	80 A gL/gG
接入方式	并联
保护模式	L-N，N-PE
响应时间 t_A	L-N：≤ 25 ns，N-PE：≤ 100 ns
接线端子连接铜导线的截面积	多芯线：1.5 mm²～25 mm²，单芯线：1.5 mm²～35 mm²
扭矩：接线端子	2.5 Nm
应用系统	TT、TN
质保期	24 月

执行标准

Q/75875187-9·7—2016 雷电监测系统。

GB 18802.1-2011 低压电涌保护器(SPD)—第1部分：低压配电系统的电涌保护器性能要求和试验方法。

IEC 61643-11：2011 低压电涌保护器（SPD）第11部分：低压电力系统的电涌保护器性能要求和试验方法。

EN 61643-11：2012 低压电涌保护器（SPD）第11部分：低压电力系统的电涌保护器性能要求和试验方法。

UL 1449 Ed.4 电涌保护器安全标准。

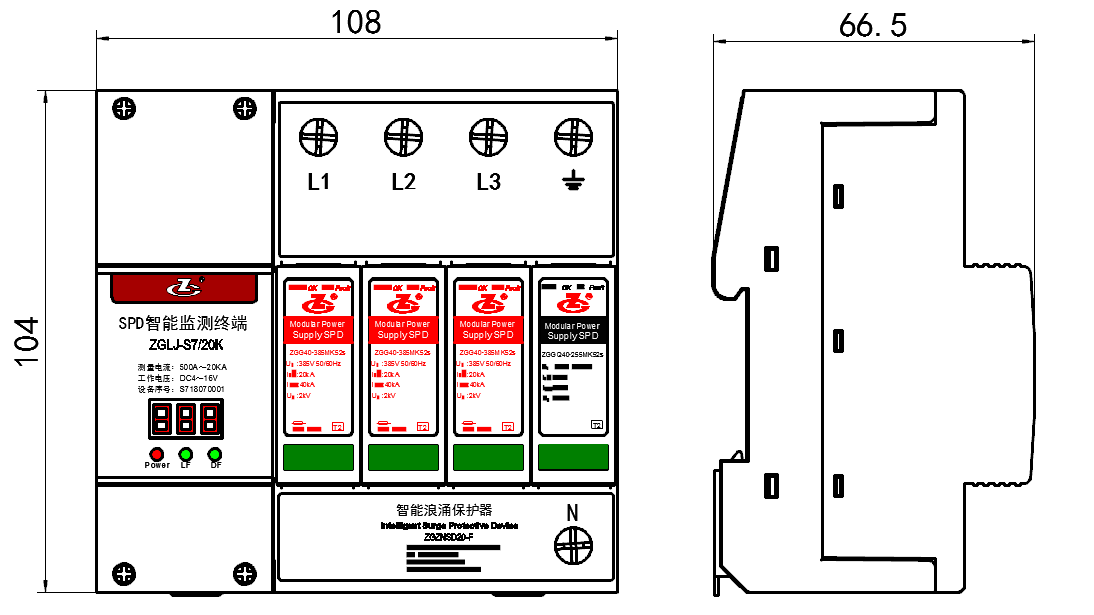

外形尺寸

ZGZNSD20-F智能SPD设备的外形尺寸为108 mm×104 mm×66.5 mm（长×宽×高）。

工作原理

当发生电涌冲击时，电涌电流通过相线进入设备。设备上的雷电流传感器，对电涌电流信号进行采集，后经信号调理、模数转换、算法处理，得到SPD动作次数、电涌电流幅值、SPD动作时间，并进行告警。

同时设备对SPD遥信告警信号进行监控，对MOV工作漏电流进行监测。处理器将采集到的所有数据信息经过编码后最终通过RS485总线汇总数据上传到监控中心。

系统监控软件实时显示电涌保护器的工作状态，根据监测到的电涌电流参数、MOV工作漏电流获取电涌保护器的劣化状态。

功能特点

SPD工作状态实时监测：通过高性能传感器，实时获取通过SPD的电涌电流参数（峰值、极性、次数、时间）、工作漏电流参数、SPD脱离器状态，实现SPD的工作状态的测量、记录、及时告警。

SPD性能劣化预警：通过对电涌电流参数、漏电流的监测数据分析，当达到预警阀值时进行SPD性能劣化预警，实现对SPD劣化的先知先觉，提前更换隐患模块，避免事故发生。

远程通信：配置RS485接口，执行Modbus协议，根据实际传输要求可扩展不同的通信接口，实现设备远程通信和管理。

模块化设计：电涌保护单元与监测单元均采用模块化设计，方便安装、维护。

高可靠性设计：电涌保护单元与监测单元电路独立，监测单元故障不会对电涌保护性能造成影响，保证皇冠体育的有效性。同时采用了抗干扰设计，监测单元抗扰度满足GB/T17626要求。
