产品指南
ZGLJ-S2智能SPD监测系统
概述
ZGLJ-S2智能SPD监测系统是皇冠体育自主研发、生产的技术先进的监测设备。该设备包括智能SPD雷电监测模块和监控服务器软件，能够实时、准确的监测到SPD告警动作以及告警动作时间、雷击次数、雷击幅值，还能对SPD寿命预警，通过RS485总线将智能SPD雷电监测模块监测到的实时数据信息传送到监控服务器软件。

执行标准
Q/75875187-9·7—2016

使用环境
项目
规定值
电源
DC：5V±5%
温度
-40℃～85℃
相对湿度
≤95%
大气压力
86kPa～106kPa
产品配置(标准配置)
名称
数量
单位
备注
标准配置
ZGLJ-S2智能SPD监测模块
1
个
 /
ZGLJ-RF1雷电流传感器
1
个
 /
监控服务器
1
台
选配
监控服务器软件
1
套
一个项目配一个
性能指标
项目
指标
幅值测量范围
最大测量幅值（FS）
100 KA（8/20 us）
最小测量幅值
5 %FS
幅值测量误差%
≤ 10%
告警时间
年月日时分秒毫秒
SPD告警信号监测通道
1个
通信方式
RS485总线
防护等级
IP30
系统平均功耗W
≤ 0.6

外形尺寸

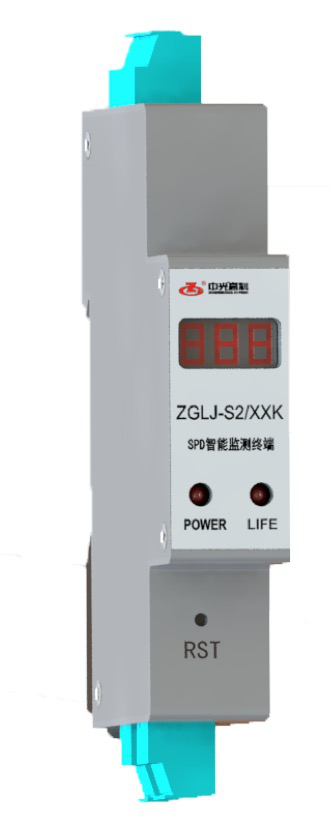

ZGLJ-S2智能SPD监测模块的外形尺寸:
90 mm×18 mm×67.2 mm（长×宽×高）

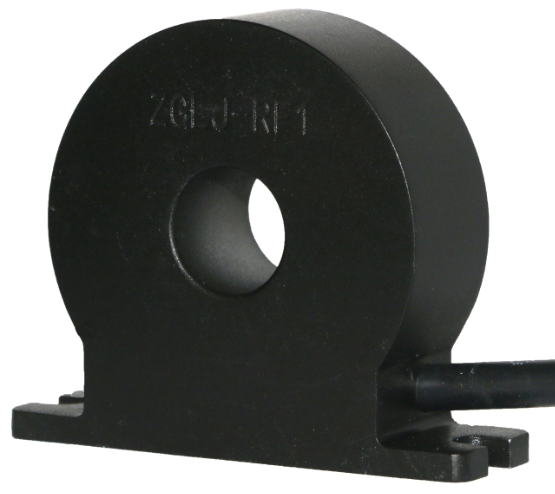

ZGLJ-GF1雷电流传感器的外形尺寸：
内径：Ф12 mm
外径：Ф20 mm
螺钉间距：45 mm

工作原理
当雷击发生时，雷电流通过相线、PE线等进入，线上的ZGLJ-RF1雷电流传感器，对雷电流信号进行采集，后经信号调理、模数转换、算法处理，得到雷击次数、雷击幅值、寿命预警。

同时劣化告警端口对外部的SPD告警信号进行监控。处理器将采集到的所有数据信息进过编码后最终通过RS485总线汇总数据上传到上位机.

功能特点
1. 1.2.3.4.5.6.4.1.设备能够对SPD告警的信号进行监测和采集。
2. 设备能够对雷电流的幅值、极性及发生时间进行监测。
3. 设备具有LED显示器，实时显示最新雷击次数、劣化告警信号。
4. 设备具有寿命预警功能、通过LIFE指示灯指示寿命。
5. 设备将此采集到的数据通过RS485总线传输到上位机。
6. 上位机软件能显示雷击次数、雷击幅值、雷击极性、发生时间。
7. 上位机软件实时显示SPD告警信号、告警发生时间。
8. 上位机软件能对所有设备的设备信息、工作状态的查询。
9. 上位机软件能够对所有设备进行远程配置。
