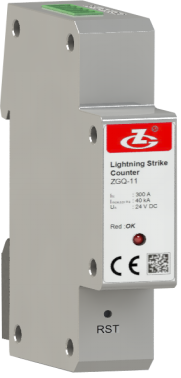

ZGQ-11 雷击计数器
概述
ZGQ-11型雷击计数器用于雷电波形的电流幅值记录。该产品采用电流感应原理，记录幅值在0.3kA～40kA 范围的雷电流，并输出一个干接点信号供用户接入其它设备。
使用环境
| 项目 |
规定值 |
| 工作电源 |
DC 24 V ± 10 % |
| 温度 |
-40 ℃～+80 ℃ |
| 相对湿度 |
5 %～95 % |
| 气压和海拔 |
62 kPa～106 kPa，-500 m～4000 m |
安装环境
ZGQ-11型雷击计数器安装于SPD外部，与SPD导体连接，只能用于室内安装。
产品配置
| 名称 |
数量 |
单位 |
备注 |
| 标准配置 |
| ZGQ-11雷击计数器 |
1 |
个 |
/ |
| 雷电流传感器 |
1 |
个 |
/ |
性能指标
| 项目 |
规定值 |
| 幅值测量范围 |
阈值电流 Itc（8/20 μs） |
300 A |
最大计数放电电流
Imcw（8/20 μs） |
40 kA |
| 输出信号功能 |
当设备监测到一次雷击时，干接点信号由常开变为常闭 |
| 输出计数干接点信号保持时间 |
≥ 500 ms |
| 供电方式 |
外接电源（DC 24 V±10%） |
| 外壳 |
阻燃 V0 级 |
| 安装方式 |
标准35mm 轨道安装本体，将地线穿过传感器，并将传感器固定好;将并将与计数器本体连接好即可 |
| 系统平均功耗 |
≤ 1W |
| 防护等级 |
IP 40 |
执行标准
Q/75875187-9·7—2016 雷电监测系统。
IEC 62561-6-2018皇冠体育博彩系统组件(LPSC).第6部分:雷击计数器(LSC)要求。
工作原理
ZGQ-11 雷击计数器的电感探头安装在雷电流通过的导线上（一般为地线），当雷电流到来一次，电感探头采集雷电电流信号，将电流信号转化为电压信号，经信号处理送入单片机，记录一次雷电流，并将该雷电流计数信号通过干接点传输至用户，且该信号保持时间≥500ms。

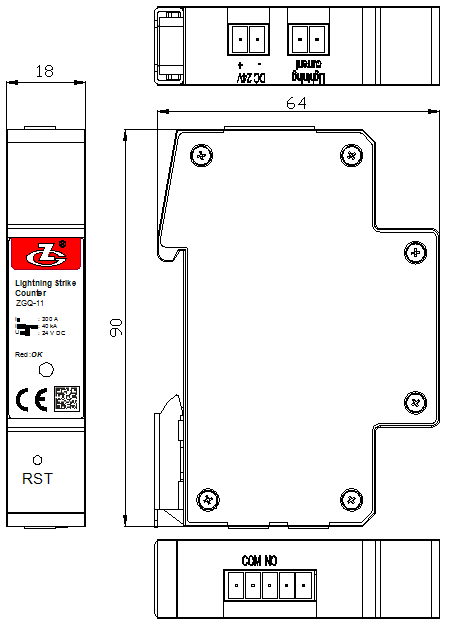

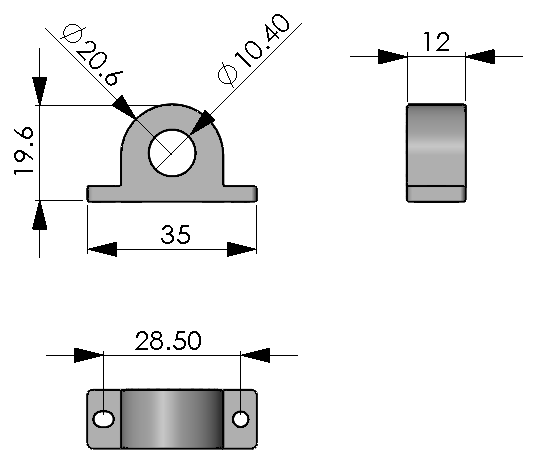

外形尺寸
输入输出端口说明
| 名称 |
功能 |
| DC24V |
+ |
直流24V输入正极 |
| - |
直流24V输入负极 |
| Lightning current |
传感器输入端 |
| NO |
干接点信号输出端口1 |
| COM |
干接点信号输出端口2 |
