概述
由电源模块头和底座组成，用于交流系统L-N、L/N-PE的第二或三级保护，串联或者并联在交流供电电源与系统设备之间，防护外界（雷击、电磁辐射干扰等）或系统内部（系统拉合闸效应、感应及容性负载的启动和停止等）引起的电涌脉冲及瞬间过电压对设备的损坏。
特点
1. 插拔模块具有防反插功能。
2. 残压低。
3. 具有过热保护。
4. 具有失效指示和集中遥信报警干接点。
5. 外壳防护等级为IP20，阻燃等级为UL 94 V-0。
执行标准
IEC 61643-1：2005 低压电涌保护器（SPD）第1部分：低压电力系统的电涌保护器性能要求和试验方法。
UL 1449 Ed.4 电涌保护器安全标准。
技术数据
使用环境
| 温度 |
-40 ℃～80 ℃ |
| 相对湿度 |
5 %～95 % |
| 海拔高度 |
-500 m～+3000 m |
技术指标
| 型号 |
ZGGH20-275 |
| SPD根据 IEC 61643-1 |
Class Ⅱ, Class Ⅲ |
| SPD根据 EN 61643-11 |
Type 2, Type 3 |
| 最大持续运行电压 Uc |
275 V AC |
| 标称放电电流 In（8/20 μs） |
10 kA |
| 最大放电电流 Imax（8/20 μs） |
20 kA |
| Ⅱ级电压保护水平 Up |
L-N：1.5 kV； L/N-PE：1.8 kV |
| 复合波 Uoc |
20 kV |
限制电压
（6 kV 1.2/50 μs、3 kA 8/20 μs） |
L-N：1.1 kV；L/N-PE:1.1 kV |
| Ⅲ级电压保护水平 Up |
L-N：1.5 kV； L/N-PE：1.5 kV |
| 额定负载电流 IL |
25 A |
| 最大后备熔断器 |
25 A gL/gG |
| 接入方式 |
串联、并联 |
| 保护模式 |
L-N；L/N-PE |
| 响应时间 tA |
L-N：≤25 ns；L/N-PE：≤100 ns |
| 接线端子连接铜导线的截面积 |
多芯线：0.2 mm2～2.5 mm2，单芯线：0.2 mm2～4 mm2 |
| 遥信接口最大接线面积 |
2.5 mm2 |
| 遥信报警触点强度 |
AC: 250 V/0.75 A 125 V/3 A DC: 30 V/2 A |
| 扭矩：接线端子/遥信接口 |
1.0 N•m |
| 外壳防护等级（IP代码） |
IP 20 |
| 应用系统 |
TN、TT |
| 外形尺寸 |
90 mm×18 mm×69 mm（不包含遥信端子） |
| 安装形式 |
35 mm 标准导轨 |
| 阻燃等级 |
UL94 V-0 |
电路原理示意图

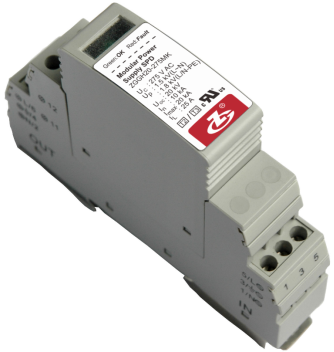

外形结构
