概述
ZGGS40-670PVs1 型电源模块浪涌保护器主要由MOV、阻燃壳体及金属构件构成，具有阻燃、过流、过热保护和遥信报警等功能，PCB板载安装方式，主要用于低压交直流供配电系统与用电设备的第二级、三级电涌保护。
特点
体积小、通流量大、响应时间快和无续流。
执行标准
IEC 61643-11：2011 低压电涌保护器（SPD）第11部分：低压电力系统的电涌保护器性能要求和试验方法。
EN 61643-11：2012 低压电涌保护器（SPD）第11部分：低压电力系统的电涌保护器性能要求和试验方法。
UL1449 Ed.4 电涌保护器安全标准。
EN 50539-11：2013 低压电涌保护器特殊应用（含直流）的电涌保护器（SPD）——第 11部分：用于光伏系统的电涌保护器（SPD） 性能要求和试验方法。
技术数据
使用环境
| 环境温度 |
-40℃～85℃ |
| 相对湿度 |
5%～95% |
| 海拔 |
4000m～-500m |
技术指标
| 型号 |
ZGGS40-670PVs1 |
| SPD根据 IEC 61643-11：2011 |
Class Ⅱ |
| SPD根据 EN 61643-11：2012 |
Type 2 |
| 端口数量 |
一端口 |
| 最大持续运行电压 Uc |
510 V AC |
| 工作频率 |
50/60 Hz |
| 标称放电电流 In（8/20μs） |
20 kA |
| 最大放电电流 Imax（8/20μs） |
40 kA |
| 电压保护水平 Up |
2.3 kV |
| 最大后备熔断器 |
80A gL/gG |
| 响应时间 tA |
≤ 25 ns |
| 遥信告警方式 |
正常：常闭；失效：开路 |
| 遥信告警端口触点强度 |
30 V DC, 0.1 A; 125 V AC,1 A |
| 接入方式 |
PCB板载并联 |
| 应用场合 |
室内 |
| 应用系统 |
TN；TT、IT：L-N |
| 外壳防护等级 |
IP 20 |
| 外壳材料 |
UL94 V-0 |
| 安装方式 |
板载 |
| SPD根据 EN 50539-11：2013 |
Type 2 |
| 最大持续运行电压 Ucpv |
670 V DC |
| 额定短路电流 Iscpv |
1000 A |
| 标称放电电流 In（8/20μs） |
20 kA |
| 最大放电电流 Imax（8/20μs） |
40 kA |
| 电压保护水平 Up |
2.3 kV |
| 响应时间 tA |
≤ 25 ns |
| 保护模式 |
+ — -, +/- —PE |
| 应用系统 |
光伏系统 |
电路原理示意图
外型结构尺寸
阻燃等级：UL94V-0

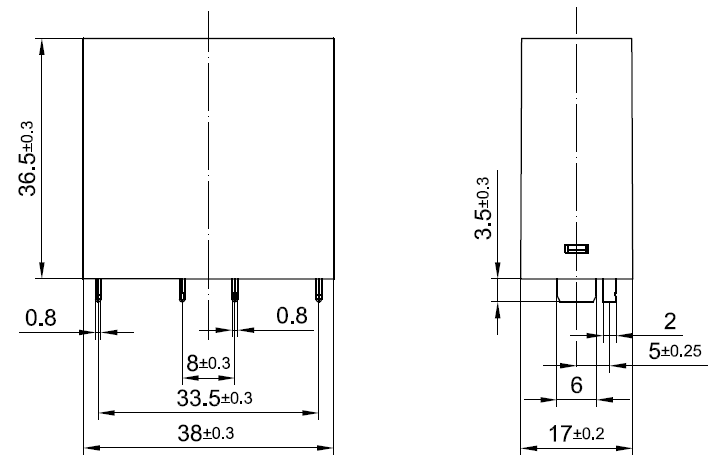

结构尺寸图
PCB 开孔参考图
