概述
ZGGS40-60 型电源模块浪涌保护器主要由MOV、阻燃壳体及金属构件构成，具有阻燃、过流和过热保护等功能，PCB板载安装方式，主要用于低压交直流供配电系统与用电设备的第二级、三级电涌保护。
特点
体积小、通流量大、响应时间快和无续流。
执行标准
IEC 61643-11：2011 低压电涌保护器（SPD）第11部分：低压电力系统的电涌保护器性能要求和试验方法。
EN 61643-11：2012 低压电涌保护器（SPD）第11部分：低压电力系统的电涌保护器性能要求和试验方法。
技术数据
使用环境
| 环境温度范围 |
-40 ℃～﹢85 ℃ |
| 相对湿度范围 |
5 %～95 % |
| 海拔范围 |
-500 m～﹢3000 m |
技术指标
| 型号 |
ZGGS40-60 |
| SPD根据 IEC 61643-11：2011 |
Class Ⅱ |
| SPD根据 EN 61643-11：2012 |
Type 2 |
| 端口数量 |
一端口 |
| 最大持续运行电压 Uc |
60 V AC |
80 V DC |
| 标称放电电流 In（8/20μs） |
20 kA |
| 最大放电电流 Imax（8/20μs） |
40 kA |
| 电压保护水平 Up |
500 V |
| 最大后备熔断器 |
80 A gL/gG |
| 响应时间 tA |
≤ 25 ns |
| 接入方式 |
PCB板载并联 |
| 应用场合 |
室内 |
| 应用系统 |
AC/DC |
| 保护模式 |
L(+) — N(-)，L/N(+/-) —PE |
| 外壳防护等级 |
IP 20（安装后） |
| 外形尺寸 |
32.5 mm×14 mm×26 mm（L×W×H） |
| 阻燃等级 |
UL 94 V-0 |
| 安装方式 |
PCB板载 |

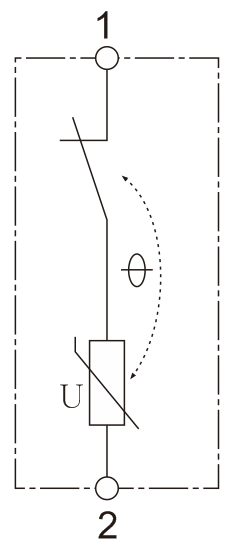

电路原理示意图
外型结构尺寸

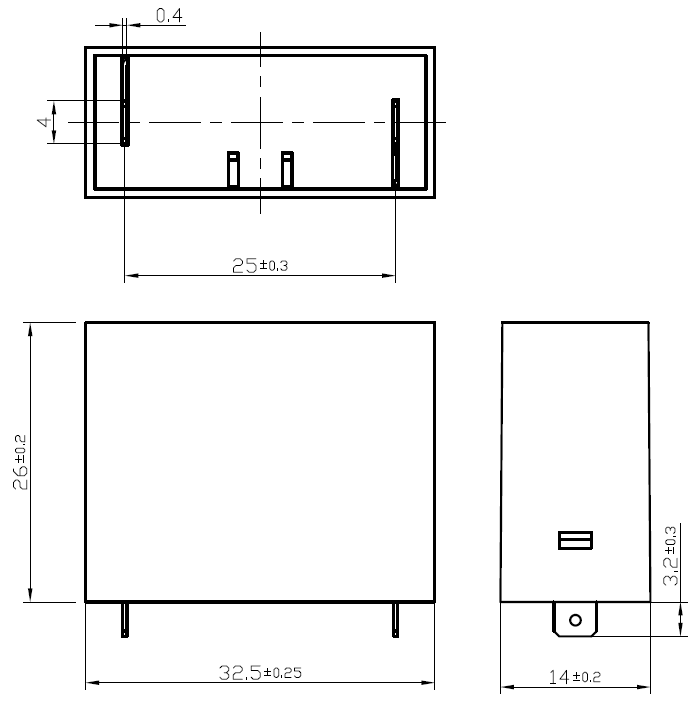

结构尺寸图

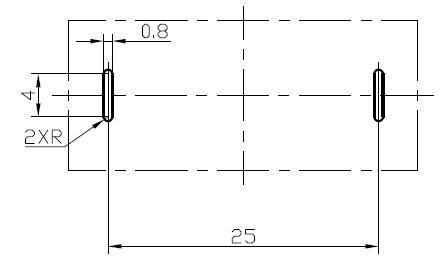

PCB 开孔参考图
