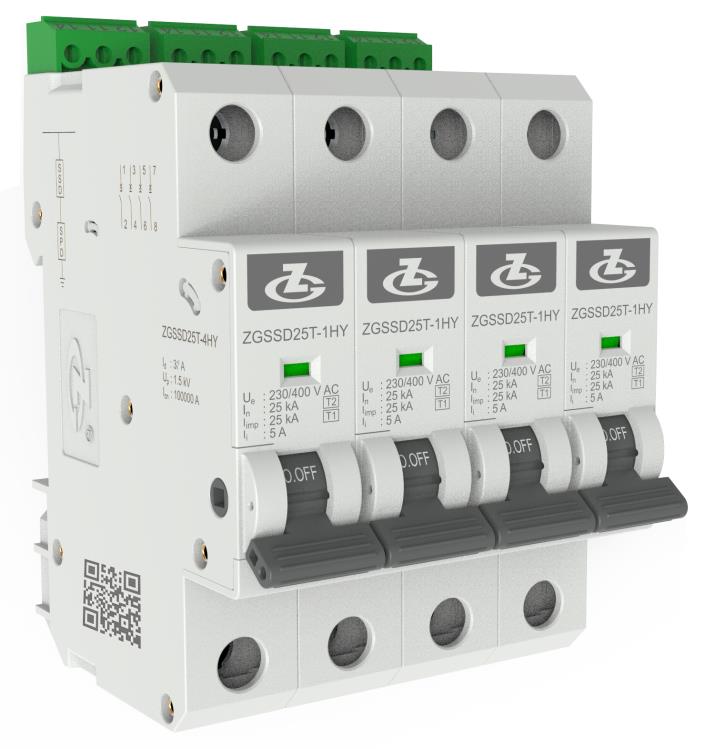

ZGSSD25T-HY - 低压电涌保护器专用保护装置

ZGSSD25T-HY

概述
ZGSSD25T-HY 低压电涌保护器专用保护装置（SSD）是一种用于低压电源系统的电涌保护器（SPD）的外部脱离装置，能够承受被保护SPD 安装处的预期电涌电流，并能够分断由于SPD 故障而产生的工频过电流, 且具有工频小电流动作特性。SSD 与限压型SPD 串联配合使用，可有效甄别电涌电流和工频过电流，在电涌电流下不脱扣，工频小电流下及时脱扣，能有效防止SPD 在工频小电流失效时起火燃烧。且工频过电流越大，脱扣速度越快。内部集成遥信端子，实时反馈SSD 的工作状态。

特点
1. 根据电涌电流与工频电流的特性差异，对通过SSD 的电流实现选择性通过和分断。
2. 最小瞬时动作电流 5 A。
3. 内置遥信端子，实时传输现场状态至远端控制室，实时反馈SSD 工作状态。
4. 本体具有指示手柄合、分闸，状态的红、绿指示窗口。

技术数据
使用环境

温度	-40℃~+85℃
相对湿度	5%~95%
海拔高度	-500m~+4000m

技术指标

型号	ZGSSD25T-1HY	ZGSSD25T-2HY	ZGSSD25T-3HY	ZGSSD25T-4HY
SSD 根据 NB/T 42150	Class Ⅰ、Class Ⅱ
额定工作电压 U_e	230/400 V AC
工作频率	50/60 Hz
额定绝缘电压 U_i	690 V AC
标称放电电流 I_n (8/20 μs)	25 kA
冲击放电电 I_imp(10/350 μs)	25 kA
电压保护水平 U_p	1.5 kV
最小瞬时动作电流 I_i	5 A
最小延时动作电流 I_d
额定短路能力 I_cn	100 kA

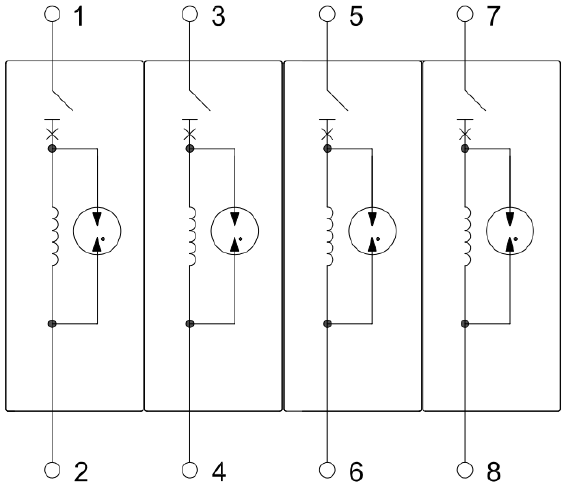

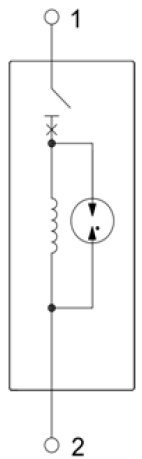

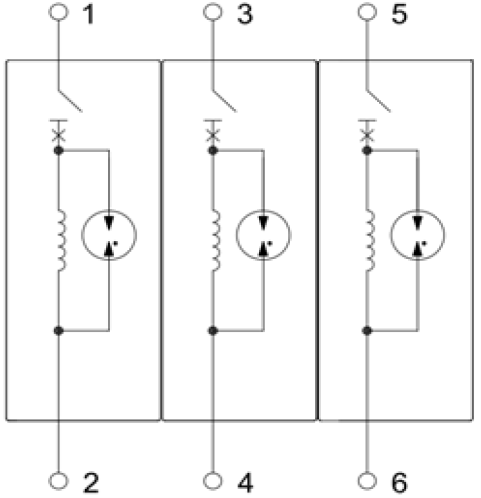

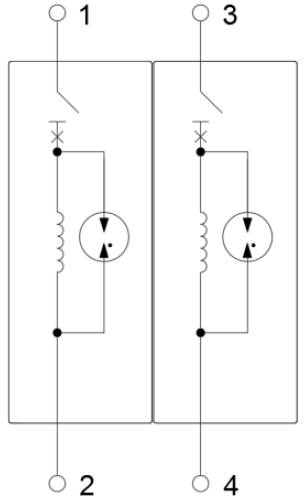

极数	1P	2P	3P	4P
接线端子连接铜导线的截面积	软线：1.5 mm²～25 mm²，硬线：1.5 mm²～35 mm²
遥信接线端子连接铜导线的截面积	0.5 mm²～1.5 mm²
遥信报警触点强度	AC：250 V/0.5 A，125 V/1 A；DC：30 V/0.1 A
扭矩：接线端子/遥信接口	2.5 N•m /0.25 N•m
应用系统	TN、TT
安装形式	35 mm 导轨 (TH 35 型，根据 IEC/EN 60715)

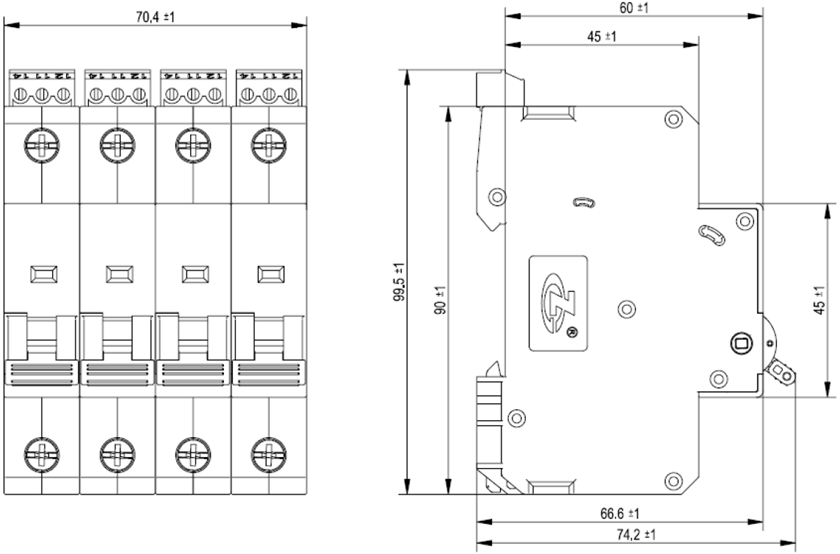

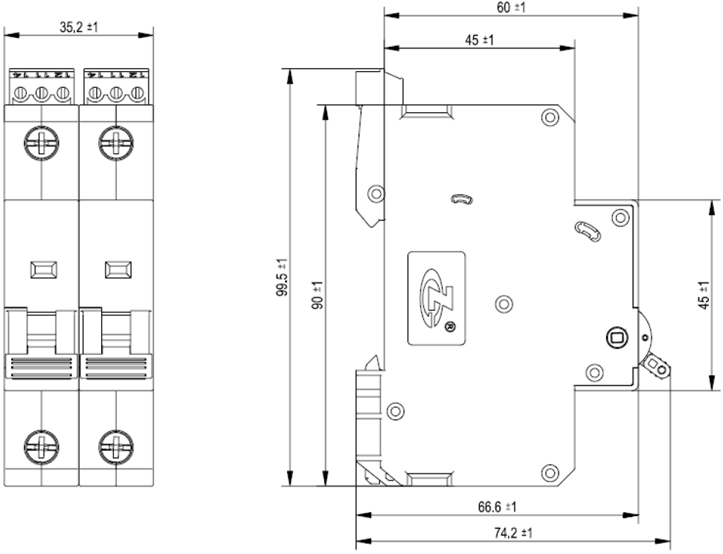

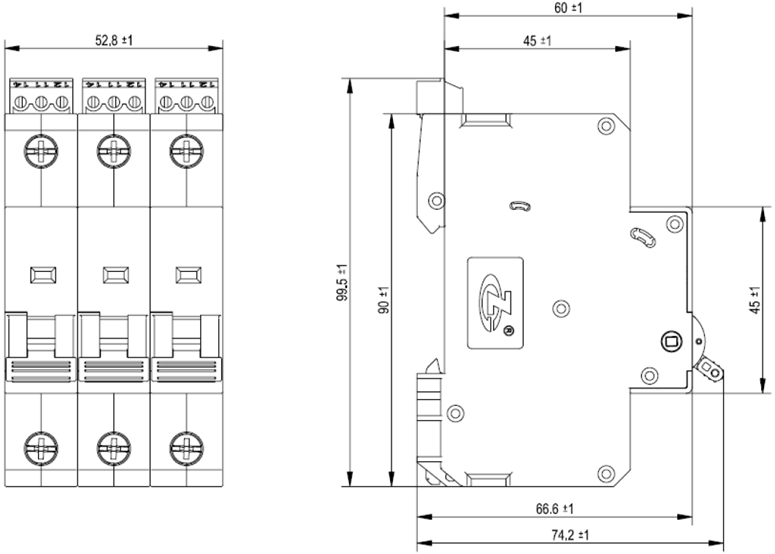

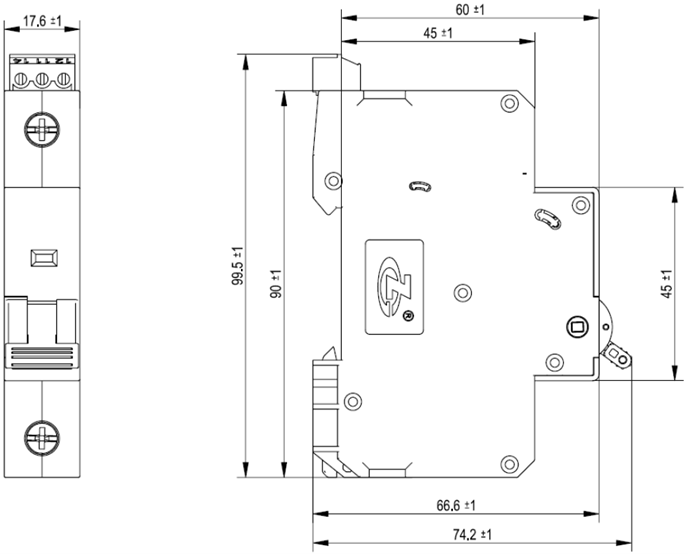

外型尺寸	90 mm×17.6 mm×74.2 mm（不包含遥信尺寸）	90 mm×35.2 mm×74.2 mm（不包含遥信尺寸）	90 mm×52.8 mm×74.2 mm（不包含遥信尺寸）	90 mm×70.4 mm×74.2 mm（不包含遥信尺寸）
外壳防护等级	IP20
外壳阻燃等级	UL 94 V-0
