概述

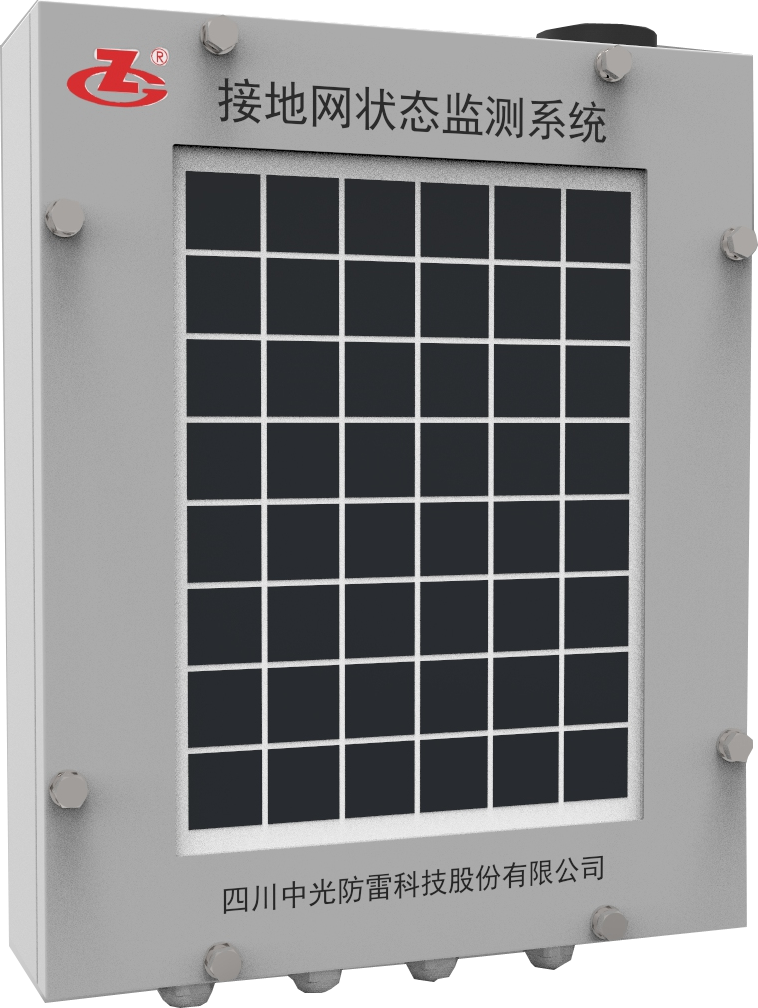

该系统由监测仪、太阳能板、温湿度传感器、监测软件等组成，外壳材料有耐高低温、防腐、阻燃等特性，确保野外、室内等长时间在线监测的高精度、高稳定性、高可靠性。监测仪能接收服务器指令，修改监测时间间隔，测试的数据传送给后台服务器。由后台服务器生成报表，方便保存历史数据，供查询、打印、分析等。
可用于输电线路杆塔、通信铁塔上，能自动在线监测杆塔接地电阻及土壤温湿度等数据，通过GPRS通讯传送到后台服务器，可根据客户要求设置监测时间和监测频率。
执行标准
IEC61010-4-3、IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529
使用环境
| 锂电池 |
5000mAH，7.4V |
| 太阳能板 |
5W, 18V |
| 温度 |
-40 ℃～55 ℃ |
| 相对湿度 |
≤80 % |
| 气压和海拔 |
86 kPa～106 kPa |
产品配置(标准配置)
| 名称 |
数量 |
单位 |
备注 |
| 监测仪 |
1 |
台 |
/ |
| 电极 |
2 |
个 |
/ |
| 电缆线 |
1.5 |
米 |
AVR*4 |
| 电缆线 |
1.5 |
米 |
AVR*2 |
| BVR电线 |
150 |
米 |
红蓝黑各50米 |
| 温湿度传感器 |
1 |
套 |
/ |
| 监控服务软件 |
1 |
套 |
一个项目配一套 |
| WEB软件 |
1 |
套 |
一个项目配一套 |
性能指标
| 监测功能 |
量 程 |
精度 |
分辨力 |
| 接地电阻 |
0.01 Ω～20 Ω |
±2% rdg ±3 dgt
(辅助接地电阻100 Ω ±5%，对地电压 ＜ 10V) |
0.01 Ω |
| 20 Ω～200 Ω |
0.1 Ω |
| 200 Ω～2000 Ω |
1 Ω |
技术规格
| 功 能 |
在线监测输电杆塔接地电阻、土壤温湿度 |
| 监测方式 |
精密三线监测 |
| 监测方法 |
接地电阻：额定电流变极法，监测电流11mA Max，128Hz；对地电压：平均值整流 |
| 数据模式 |
平均值 |
| 监测时间 |
接地电阻：约120秒（4次） |
| 监测次数 |
10000次以上 |
| 通讯方式 |
GPRS通讯 |
| 数据存储 |
将监测数据保存到设备中，存储100条历史数据，循环更新 |
| 数据传输 |
每次监测结束，将监测数据通过GPRS通讯方式传送到后台服务器 |
| 间隔时间 |
可设置,自动监测间隔时间设置范围：1～999小时 |
| 功 耗 |
待机: 25mA Max |
| 监测：650mA Max |
| 发送数据：1.42A Max |
| 质 量 |
监测仪：3.5Kg |
| 过载保护 |
测试接地电阻时：E-P、E-C各端口间AC 280V/3秒 |
| 绝缘电阻 |
10MΩ以上(电路与外壳之间500V) |
| 防水等级 |
IP65 |
| 污染等级 |
2 |

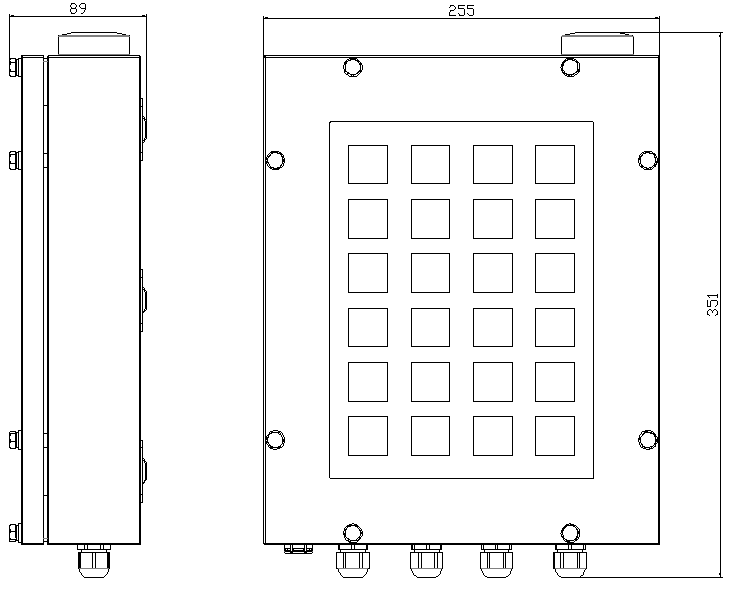

外形尺寸
