Modell
|
ZGGFB15-385(1+1)AYd1
|

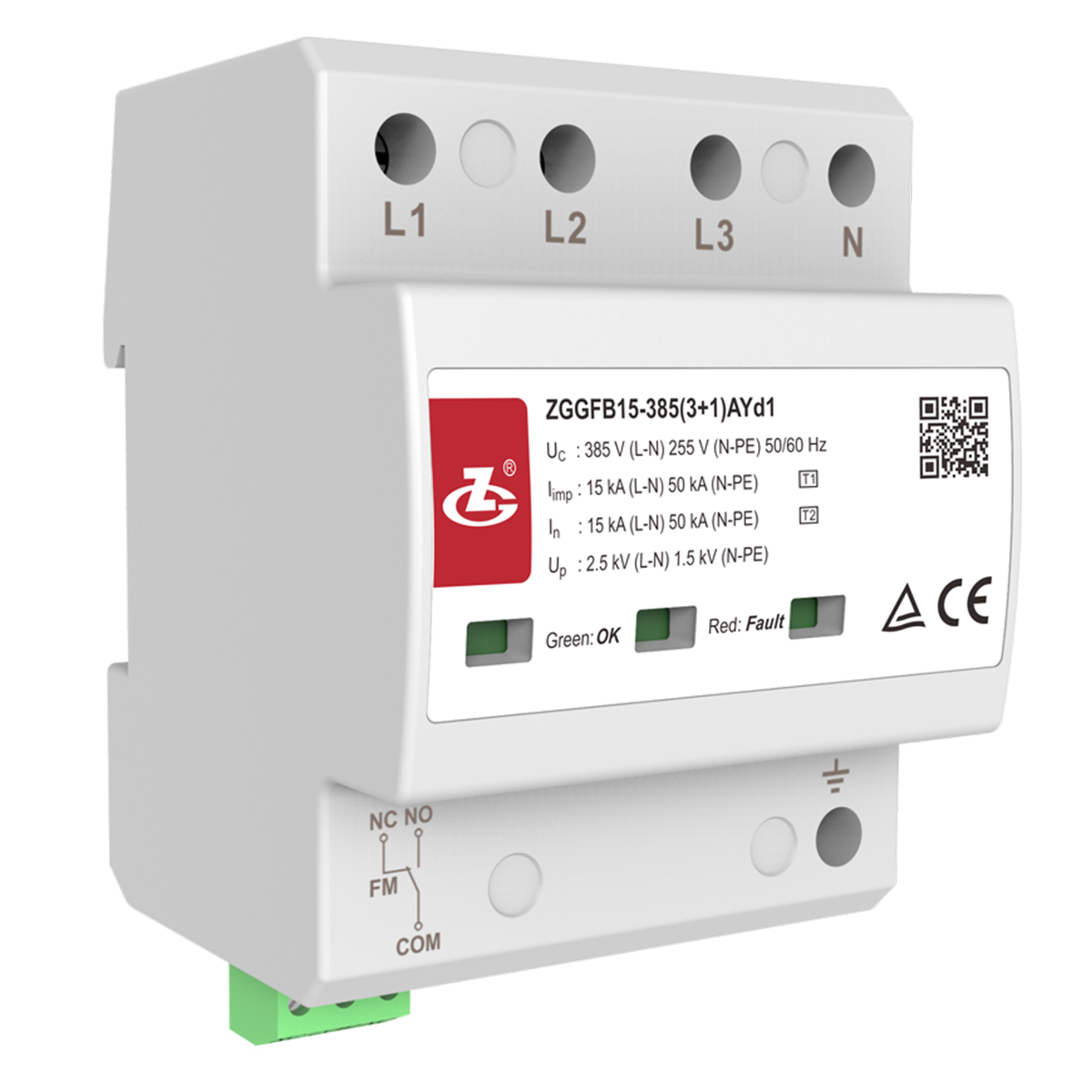

ZGGFB15-385(3+1)AYd1
|
|
Überspannungsableiter nach IEC 61643-11
|
Class I + Class II
|
|
Überspannungsableiter nach EN 61643-11
|
Type 1 + Type 2
|
|
Anzahl der Schnittstellen/Ports
|
Ein-Port-Gerät
|
|
Zugangsmethode
|
Parallelschaltung
|
|
Netzspannung des zu schützenden elektrischen Systems U0 (L-N Phasenspannung)
|
230 V 50/60 Hz
|
|
Höchste Dauerspannung Uc
|
385 V (L-N), 255 V (N-PE) 50/60 Hz
|
|
Typ des Niederspannungssystems
|
TN, TT
|
|
Schutzmodus
|
L-N, N-PE
|
|
Nennableitstrom In (8/20 μs)
|
15 kA (L-N), 30 kA (N-PE)
|
15 kA (L-N), 50 kA (N-PE)
|
|
Blitzstoßstrom Iimp (10/350 μs)
|
15 kA (L-N), 30 kA (N-PE)
|
15 kA (L-N), 50 kA (N-PE)
|
|
Spezifische Q
|
7.5 As (L-N), 15 As (N-PE)
|
7.5 As (L-N), 25 As (N-PE)
|
|
Spezifische Energie W/R
|
56.25 kJ/Ω (L-N), 225 kJ/Ω (N-PE)
|
56.25 kJ/Ω (L-N), 625 kJ/Ω (N-PE)
|
|
Schutzniveau der Spannung UP
|
2.5 kV (L-N), 1.5 kV (N-PE)
|
|
Begrenzungsspannung messen UL (at Iimp)
|
≤1.0 kV (nach 10 μs) (L-N)
|
|
Nennabschaltstrom Ifi
|
3 kA (bei 385 V a.c.) (L-N); 0.1 kA (bei 255 V a.c.) (N-PE)
|
|
Nenn-Kurzschlussstrom ISCCR
|
3 kA (L-N)
|
|
Überspannungsimpultoleranz (10/350 μs)
|
7.5 kA (10 Mal, 5 Minuten) (L-N)
|
|
Reaktionszeit tA
|
≤ 100 ns
|
|
Kriechstrom
|
≤ 1 mA
|
|
Reststrom IPE
|
≤ 1 mA
|
|
Vorübergehenden Überspannungen (TOV)
|
UT =442 V, tT =120 min (L-N); UT =1200 V, tT =200 ms (N-PE)
|
|
Anwendungsgebiet
|
Für Innenbereich
|
|
Installationsmethode
|
35 mm DIN-Schiene (Modell TH 35, Nach IEC/EN 60715)
|
|
Statusanzeige
|
Normal: Grün; Fehler: Rot
|
|
Querschnitt der maximalen Leiterbindung am Energieanschluss
|
6 mm2 to 25 mm2 Mehradriges Kabel
|
|
Drehmoment: Klemmen/Fernmeldeschnittstellen
|
2.5 N·m/0.25 N·m
|
|
Parameter der Fernmeldeklemmen
|
AC: 250 V/0.5 A, 125 V/1 A; DC: 30 V/0.1 A
|
|
Klemmbarer Querschnitt für Fernüberwachungsschnittstellen
|
0.5 mm2 to 1.5 mm2
|
|
Lagervorratsdauer
|
2 Jahre
|
|
Garantiezeit
|
2 Jahre
|
