ZGG40-150/275/320/385/440(3+0)hs - Hutschienenmontage Kategorie 2

Übersicht
Es besteht aus einem stromabhängigen Varistor-Modul und einer Basis, die separat für die Schutzstufe Typ 2 von L-PEN eingesetzt werden.

Eigenschaften
1. Das Einsteckmodul verfügt über die Funktion für Verpolungsschutz.
2. Hohes Ableitvermögen und niedrige Restspannung.
3. Ausgestattet mit einem Überhitzungsschutz.
4. Verfügt über eine Fehleranzeige und einen zentralen Fernalarm-Trockenkontakt.
5. Das Gehäuse hat die Schutzart IP 20 und der Feuerhemmungsgrad gemäß UL 94 V-0.

Normen
IEC 61643-11: 2011; EN 61643-11: 2012

Arbeitsumgebung

Temperaturbereich	-40 ℃～80 ℃
Bereich der relativen Luftfeuchtigkeit	5 %～95 %
Der Höhe	-500 m～﹢4000 m

Technische Spezifikationen

Modell	ZGG40-150(3+0)hs	ZGG40-275(3+0)hs	ZGG40-320(3+0)hs
Überspannungsableiter nach IEC 61643-11	Class Ⅱ
Überspannungsableiter nach EN 61643-11	Type 2
Höchste Dauerspannung U_c	150 V AC	275 V AC	320 V AC
Betriebsfrequenz	50/60 Hz
Nennableitstrom I_n (8/20 μs)	20 kA
Maximaler Entladestrom I_max(8/20 μs)	40 kA
Schutzniveau der Spannung U_p	1.0 kV	1.4 kV	1.6 kV
Maximaler Backup-Sicherung	80 A gL/gG
Zugangsmethode	Parallelschaltung
Schutzmodus	L-PEN
Reaktionszeit t_A	≤ 25 ns
Querschnitt der Kupferleiter für die Anschlussklemmen	Mehraderleitung: 1.5 mm²～25 mm², Einaderleitung: 1.5 mm²～35 mm²
Maximaler Anschlussquerschnitt der Fernalarmanbindung	1.5 mm²
Fernmeldekontaktbelastung	AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A
Drehmoment: Klemmen/ Fernmeldeschnittstellen	2.5 N•m /0.25 N•m
Gehäuseschutzklasse (Code)	IP 20
Anwendungssystem	TN-C
Montageart	35 mm Standardprofil
Feuerhemmungsgrad	UL94 V-0

Modell	ZGG40-385(3+0)hs	ZGG40-440(3+0)hs
Überspannungsableiter nach IEC 61643-11	Class Ⅱ
Überspannungsableiter nach EN 61643-11	Type 2
Höchste Dauerspannung U_c	385 V AC	440 V AC
Betriebsfrequenz	50/60 Hz
Nennableitstrom I_n(8/20 μs)	20 kA
Maximaler Entladestrom I_max (8/20 μs)	40 kA
Schutzniveau der Spannung U_p	1.8 kV	2.2 kV
Maximaler Backup-Sicherung	80 A gL/gG
Zugangsmethode	Parallelschaltung
Schutzmodus	L-PEN
Reaktionszeit t_A	≤ 25 ns
Querschnitt der Kupferleiter für die Anschlussklemmen	Mehraderleitung: 1.5 mm²～25 mm², Einaderleitung: 1.5 mm²～35 mm²
Maximaler Anschlussquerschnitt der Fernalarmanbindung	1.5 mm²
Fernmeldekontaktbelastung	AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A
Drehmoment: Klemmen/ Fernmeldeschnittstellen	2.5 N•m /0.25 N•m
Gehäuseschutzklasse (Code)	IP 20
Anwendungssystem	TN-C
Montageart	35 mm Standardprofil
Feuerhemmungsgrad	UL94 V-0

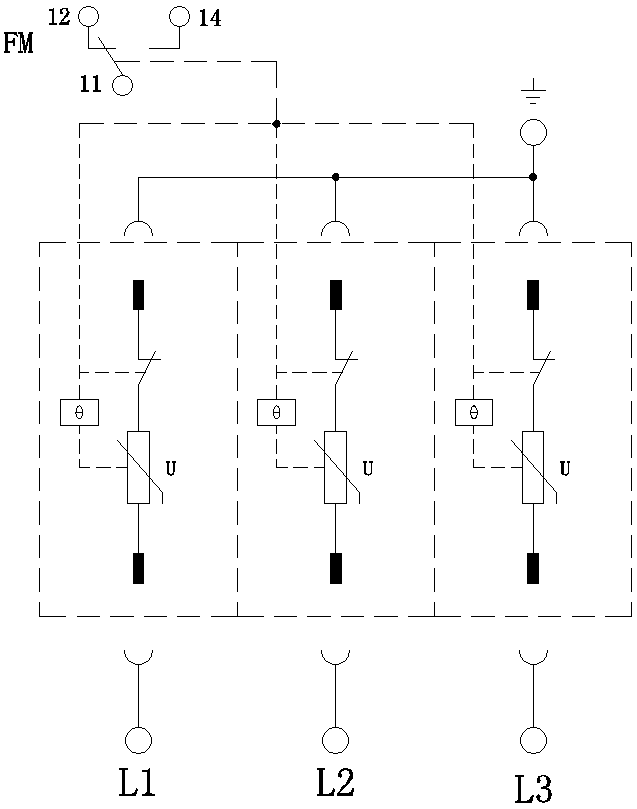

Schaltschema

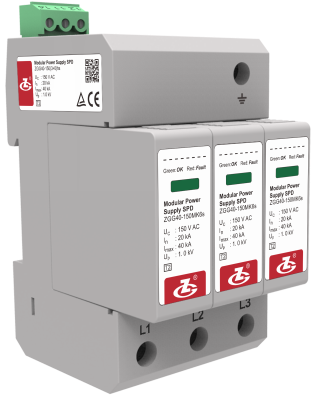

Externe Struktur
