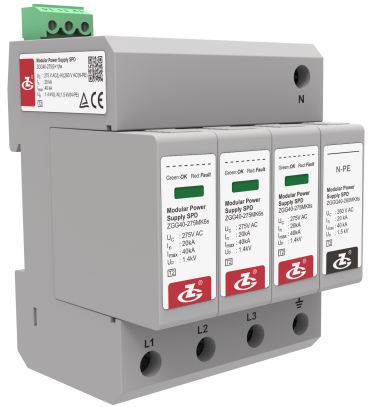

Modell
|
ZGG40-275(3+1)hs
|
ZGG40-320(3+1)hs
|
ZGG40-385(3+1)hs
|
ZGG40-440(3+1)hs
|
|
Überspannungsableiter nach IEC 61643-11
|
Class Ⅱ
|
|
Überspannungsableiter nach EN 61643-11
|
Type 2
|
|
Höchste Dauerspannung
Uc
|
L-N: 275 V AC
N-PE: 260 V AC
|
L-N: 320 V AC
N-PE: 260 V AC
|
L-N: 385 V AC
N-PE: 260 V AC
|
L-N: 440 V AC
N-PE: 260 V AC
|
|
Betriebsfrequenz
|
50/60 Hz
|
|
Nennableitstrom
In (8/20 μs)
|
20 kA
|
|
Maximaler Entladestrom Imax (8/20 μs)
|
40 kA
|
|
Schutzniveau der Spannung Up
|
L-N: 1.4 kV
N-PE: 1.5 kV
|
L-N: 1.6 kV
N-PE: 1.5 kV
|
L-N: 1.8 kV
N-PE: 1.5 kV
|
L-N: 2.2 kV
N-PE: 1.5 kV
|
|
Nennabschaltstrom Ifi
|
N-PE: 100 Arms
|
|
Maximaler Backup-Sicherung
|
80 A gL/gG
|
|
Zugangsmethode
|
Parallelschaltung
|
|
Schutzmodus
|
L-N, N-PE
|
|
Reaktionszeit tA
|
L-N: ≤25 ns; N-PE: ≤100 ns
|
|
Querschnitt der Kupferleiter für die Anschlussklemmen
|
Mehraderleitung: 1.5 mm2～25 mm2, Einaderleitung: 1.5 mm2～35 mm2
|
|
Maximaler Anschlussquerschnitt der Fernalarmanbindung
|
1.5 mm2
|
|
Fernmeldekontaktbelastung
|
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A
|
|
Drehmoment: Klemmen/
Fernmeldeschnittstellen
|
2.5 N•m /0.25 N•m
|
|
Gehäuseschutzklasse (Code)
|
IP 20
|
|
Anwendungssystem
|
TT, TN
|
TT, TN
|
TT, TN
|
TT, TN, IT
|
|
Montageart
|
35 mm Standardprofil
|
|
Feuerhemmungsgrad
|
UL94 V-0
|
