Übersicht
ZGXL-MZ2J-5b Wird zum Schutz von industriellen Steuerungsnetzwerken, RS485/422-Schnittstellen, Standleitungen, Automations- und Messtechnikleitungen, Datenleitungen sowie von Geräten wie Telefonanlagen, Faxgeräten und anderen verwendet. Der zweistufige Schutzmodus leitet in der ersten Stufe den Strom ab und begrenzt in der zweiten Stufe die Spannung. Blitz- und Überspannungsströme, die auf die Übertragungsleitung wirken, werden durch den Ableiter zur Erde abgeleitet. Gleichzeitig werden Blitz- und Überspannungsüberschreitungen auf ein zulässiges Niveau begrenzt, wodurch die Gerätesicherheit gewährleistet wird.
Eigenschaften
Das Produkt zeichnet sich durch hohes Ableitvermögen, schnelle Reaktionszeit (ns) und ein niedriges Schutzlevel aus. Es wird über Klemmanschlüsse verbunden und kann bequem auf einer Normschiene montiert werden.
Normen
GB/T 18802.21
Arbeitsumgebung
|
Temperaturbereich
|
-40℃～85℃
|
|
Bereich der relativen Luftfeuchtigkeit
|
≤ 90% (25℃)
|
|
Der Höhe
|
-Nicht mehr als 4000m
|
|
Speicherdauer
|
24 Monat
|
|
Feuchtigkeitsempfindlichkeitsklasse
|
Nicht empfindlich
|
|
Elektrostatische Empfindlichkeitsklasse
|
Nicht empfindlich
|
Technische Spezifikationen
|
Modell
|
ZGXL-MZ2J-5b
|
|
Arbeitsstromspannung
|
5 V
|
|
Nennstrom
|
450 mA
|
|
Nennableitstrom 8/20 μs
|
5 kA
|
|
Maximaler Entladestrom 8/20 μs
|
10 kA
|
|
Begrenzungsspannung 8/20 μs 5 kA
|
1 μsNachher ≤ 15 V
|
|
elektrischer Überspannungsschlag 10/700 μs
|
6 kV
|
|
elektrischer Überspannungsschlag 1.2/50μs
|
6 kV
|
|
Geschützter Fuß
|
Zwei Paare Leiter (1, 5; 7, 11)
|
|
Gehäusematerial
|
PBT
|
|
Drehmoment: Klemmen
|
0.5 Nm
|
|
Farbe
|
Kaltes Grau
|
|
Gehäuseschutzklasse
|
IP20
|
|
Feuerhemmungsgrad
|
UL94 V-0
|
|
Masse
|
< 80 g
|
|
Haltbarkeitszeit
|
24 Monat
|

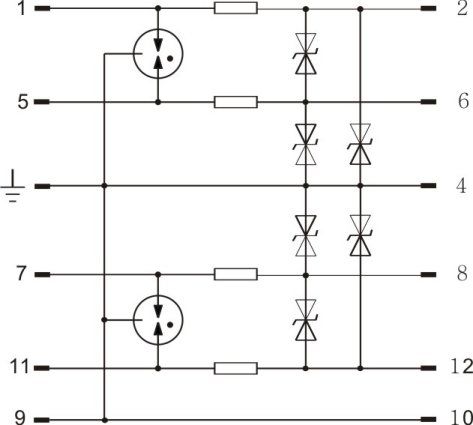

Schaltschema

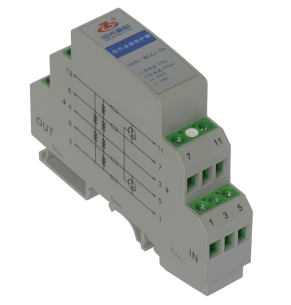

Externe Struktur
Außenmaße: 90mm×69mm×18mm (Länge×Breite×Höhe)
|
Eingang (Überspannungsschutz-Anschluss)
|
1
|
5
|
7
|
11
|
|
Ausgang (Gerätesteck)
|
2
|
6
|
8
|
12
|
|
PE (Blitzschutz-Erde)
|
3, 4
|
