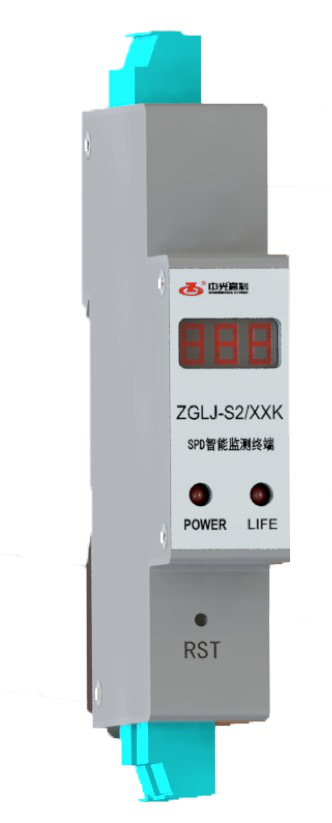

ZGLJ-S2 intelligentes Überspannungsableiter-Überwachungssystem
Übersicht
ZGLJ-S2 Das System umfasst ein intelligentes Überspannungsableiter-Blitzüberwachungsmodul und Überwachungsserver-Software. Das Gerät ermöglicht die Echtzeit- und präzise Überwachung von Überspannungsableiter-Alarmaktionen, deren Zeitpunkten, der Anzahl der Blitzschläge, der Blitzamplitude sowie einer Vorwarnung zur Lebensdauer des Überspannungsableiters. Die erfassten Echtzeitdaten des intelligenten Überspannungsableiter-Blitzüberwachungsmoduls werden über den RS485-Bus an die Überwachungsserver-Software übertragen. Dies ermöglicht die Bewertung der Wirksamkeit von Blitzschutzmaßnahmen und liefert eine Grundlage für die Planung und Optimierung von Blitzschutzmaßnahmen im überwachten Bereich.
Eigenschaften
1. Das Gerät kann die Signale des Überspannungsableiters-Alarmen überwachen und aufzeichnen.
2. Das Gerät ist in der Lage, Spitzenwert, Polarität, Anzahl und Zeitpunkt von Überspannungsstößen zu überwachen.
3. Das Gerät ist mit einem Digitaldisplay ausgestattet, das in Echtzeit die neuesten Blitzeinschläge sowie Degradierungswarnsignale anzeigt.
4. Das Gerät bietet eine Vorwarnfunktion für die Verschlechterungstendenz des Überspannungsableiters und zeigt Überspannungsableiter-Lebenszeitwarnungen mithilfe der LIFE-Anzeigelampe an.
5. Das Gerät überträgt die erfassten Daten über den RS485-Bus an die übergeordnete Steuerung.
6. Die PC-Software kann die Anzahl der Blitzeinschläge, die Amplitude des Blitzschlags, die Polarität sowie die Zeitpunkt des Auftretens anzeigen.
7. Es zeigt das Überspannungsableiter-Warnsignal und den Zeitpunkt des Warnereignisses in Echtzeit an.
8. Die Geräteinformationen und der Betriebsstatus aller Geräte können abgefragt werden.
9. Alle Geräte können aus der Ferne konfiguriert werden.
Arbeitsumgebung
| Projekt |
Vorgabe-Wert |
| Stromversorgung |
DC: 12 V ±10% |
| Temperaturbereich |
-40 ℃～85 ℃ |
| Bereich der relativen Luftfeuchtigkeit |
≤95 % |
| Atmosphärendruck |
86 kPa～106 kPa |
Produktkonfiguration (Standardkonfiguration)
|
Bezeichnung
|
Anzahl
|
Einheit
|
Bemerkungen
|
|
ZGLJ-S2/XX Kintelligenten Überwachungsmoduls Modul
|
1
|
Stück
|
/
|
|
Blitzstromsensor
|
1
|
Stück
|
Wahl des Sensors abhängig von der Installationsposition
|
|
Überwachungsserver
|
1
|
Stück
|
Optional
|
|
Überwachungsserver-Software
|
1
|
Satz
|
Ein Projekt enthält ein Satz
|
ZGLJ-S2/XXK: „XX“ bezeichnet die maximale Amplitude des Stoßstroms bei Überspannungen (FS), die vom intelligenten Überspannungsableiter-System überwacht wird. Zum Beispiel steht ZGLJ-S2/20K für ein intelligentes Überspannungsableiter-Überwachungssystem mit einer maximal überwachten Stoßstromamplitude von 20 kA.
Leistungsparameter
|
Projekt
|
Vorgabe-Wert
|
|
Überwachungsanwendung
|
Überspannungsableiter-Überwachung, Blitzinduktionsüberwachung
|
|
Überwachungsinhalte
|
Eit des Überspannungsstroms, Spitzenwert, Polarität, Anzahl, Status des Auslösers
|
|
Maximale Messamplitude (FS)
|
20kA~80kA
（Vorzugswert: 20kA, 40kA, 60kA, 80kA）
|
|
Alarmzeit
|
Jahr Monat Tag Stunde Minute Sekunde Millisekunde
|
|
Überspannungsableiter-Warnsignalüberwachungskanal
|
1 Stück
|
|
Kommunikationsmethode
|
RS485 Bus
|
|
Gehäuseschutzklasse
|
IP30
|
|
Installationsmethode
|
DIN-Rail
|
|
Arbeitsstromspannung
|
DC: 9～12V
|
