ZGDJ-X1Verteiltes Fehlerortungssystem
Übersicht
Verteiltes Fehlerortungssystem verlagert die traditionelle Fehlerortungseinrichtung von der Sekundärseite der Umspannstation auf die Stromleitung. Dabei wird die Wanderwelle des Fehlerstroms direkt erfasst und durch die Zusammenarbeit mehrerer Fehlerstrom-Erfassungspunkte analysiert, um die genaue Position des Fehlerpunkts zu ermitteln. Im Vergleich zu herkömmlichen Fehleraufzeichnungs- und Wanderwellenortungsgeräten ermöglicht die verteilte Fehlerortung eine genauere Erfassung der Stromwanderwellen. Zusätzlich werden die Betriebszustandsdaten der Leitung berücksichtigt, um die Berechnungsergebnisse zu optimieren, was die Genauigkeit der Fehlerlokalisierung erheblich verbessert. Hinsichtlich Störungen durch Blitzeinschläge nutzt dieses System die zeitlichen Informationen der Blitzstromwanderwellen, analysiert Merkmale wie Polarität und Energiespektrum und ermöglicht dadurch eine effektive Identifikation von Blitzeinschlagstypen. Dies unterstützt die Betriebsabteilung bei der Entwicklung gezielter Blitzschutzpläne. Das vorliegende System ermöglicht eine schnelle Identifikation des fehlerhaften Bereichs und Standorts, verkürzt die Fehlerbehebungsdauer, erhöht die Zuverlässigkeit der Stromversorgung deutlich und reduziert die durch Fehler verursachten direkten und indirekten Verluste signifikant.
Anwendungsbereich
Dieses System eignet sich für die Intervallortung und präzise Lokalisierung von Leitungsauslösefehlern bei Hochspannungsleitungen, die in allen Spannungsebenen ab 35 kV betrieben werden.

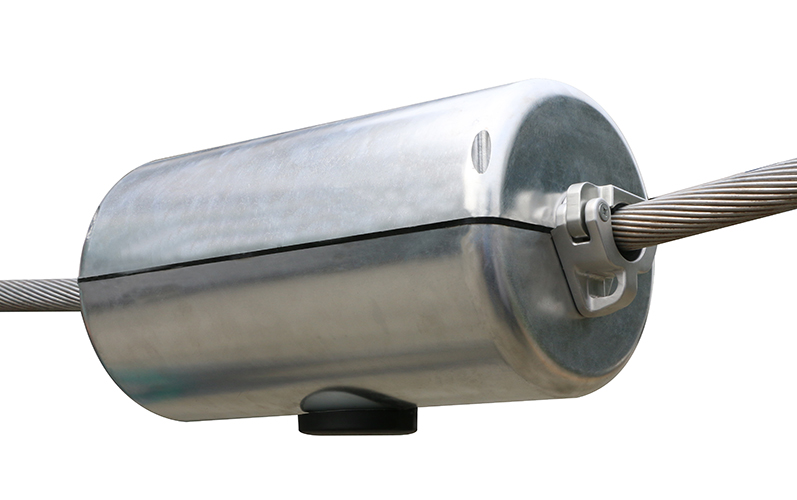

Überwachungsterminal
Die Überwachungsterminals sind entlang von Übertragungsleitungen verteilt installiert und normalerweise in regelmäßigen Abständen von 20 bis 30 Kilometern angeordnet, um Fehler signale von Übertragungsleitungen zu erfassen.
Leistungskennzahlen
|
Entfernungsmessungs-Genauigkeit
|
≤ ±300 Meter
|
|
Zulässige Dauerbelastung für Leitungsstrom
|
≤ 1000 A
|
|
Anlaufstrom
|
≥ 50 A
|
|
Zuverlässigkeit der Fehlstellenlokalisierung
|
＞ 99%
|
|
Genauigkeit der Fehlerkennung bei Blitzschlag und Nicht-Blitzschlag
|
＞ 95%
|
|
Trefferquote der Blitzschlag-Störungsarten-Erkennung
|
＞ 90%
|
|
Echtzeit-Indikator: Hochladezeit des Fehlersignals
|
＜ 60 Sekunden
|
|
Leitungskapazität der Datenzentrum-Überwachung
|
＞ 10000 Datensätzen
|
