Übersicht
ZGG40-1000(3+1) Der Überspannungsableiter für Stromversorgungsmodule für das Leistungsmodul wird in Niederspannungs-Wechselstromverteilungssystemen eingesetzt, indem Varistor- und Gasentladungsröhrenmodule mittels einer Sammelschiene miteinander verbunden werden und parallel zwischen der Wechselstromversorgung und den Systemgeräten installiert. Sie schützt die Geräte vor Beschädigungen durch Spannungsimpulse sowie plötzliche Überspannungen, die durch externe Einflüsse (z. B. Blitzschläge, elektromagnetische Störungen) oder interne Faktoren (z. B. Ein- und Ausschalten der Systeme, induktive und kapazitive Lasten) verursacht werden.
Eigenschaften
1. Hohes Ableitvermögen und niedrige Restspannung.
2. Ausgestattet mit einem Überhitzungsschutz.
3. Verfügt über eine Fehleranzeige und einen zentralen Fernalarm-Trockenkontakt.
4. Das Gehäuse hat die Schutzart IP 20 und der Feuerhemmungsgrad gemäß UL 94 V-0.
Normen
IEC 61643-11: 2011; EN 61643-11: 2012
Arbeitsumgebung
|
Temperaturbereich
|
-40℃～80℃
|
|
Bereich der relativen Luftfeuchtigkeit
|
5%～95%
|
|
Der Höhe
|
-500 m～﹢4000 m
|
Technische Spezifikationen
|
Modell
|
ZGG40-1000(3+1)
|
|
Überspannungsableiter nach IEC 61643-1
|
Class Ⅱ
|
|
Überspannungsableiter nach EN 61643-11
|
Type 2
|
|
Höchste Dauerspannung Uc
|
L-N: 1000 V AC; N-PE: 255 V AC
|
|
Nennableitstrom In (8/20 μs)
|
L-N: 20 kA; N-PE: 100 kA
|
|
Maximaler Entladestrom Imax (8/20 μs)
|
L-N: 40 kA; N-PE: 160 kA
|
|
Schutzniveau der Spannung Up
|
L-N: 4 kV; N-PE: 2.5 kV; L-PE: 5.5 kV
|
|
Maximaler Backup-Sicherung
|
80 A gL/gG
|
|
Zugangsmethode
|
Parallelschaltung
|
|
Kriechstrom
|
≤ 20 μA
|
|
Schutzmodus
|
L-PE
|
|
Reaktionszeit tA
|
≤ 100 ns
|
|
Querschnitt der Kupferleiter für die Anschlussklemmen
|
Mehraderleitung: 1.5 mm2~25 mm2
Einaderleitung: 1.5 mm2~35 mm2
|
|
Maximaler Anschlussquerschnitt der Fernalarmanbindung
|
1.5 mm2
|
|
Fernmeldekontaktbelastung
|
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A
|
|
Drehmoment: Klemmen/Fernmeldeschnittstellen
|
2.5 N•m /0.25 N•m
|
|
Gehäuseschutzklasse (Code)
|
IP 20
|
|
Abmessungen
|
90 mm×144 mm×68 mm (Ohne Fernmeldeterminals)
|
|
Montageart
|
35 mm Standardprofil
|
|
Feuerhemmungsgrad
|
UL94 V-0
|

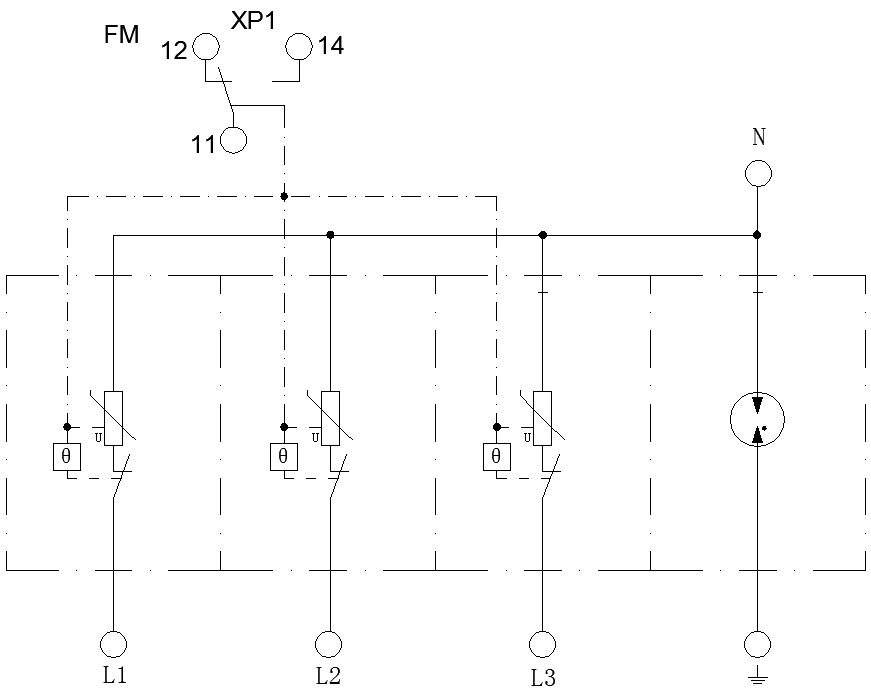

Schaltschema

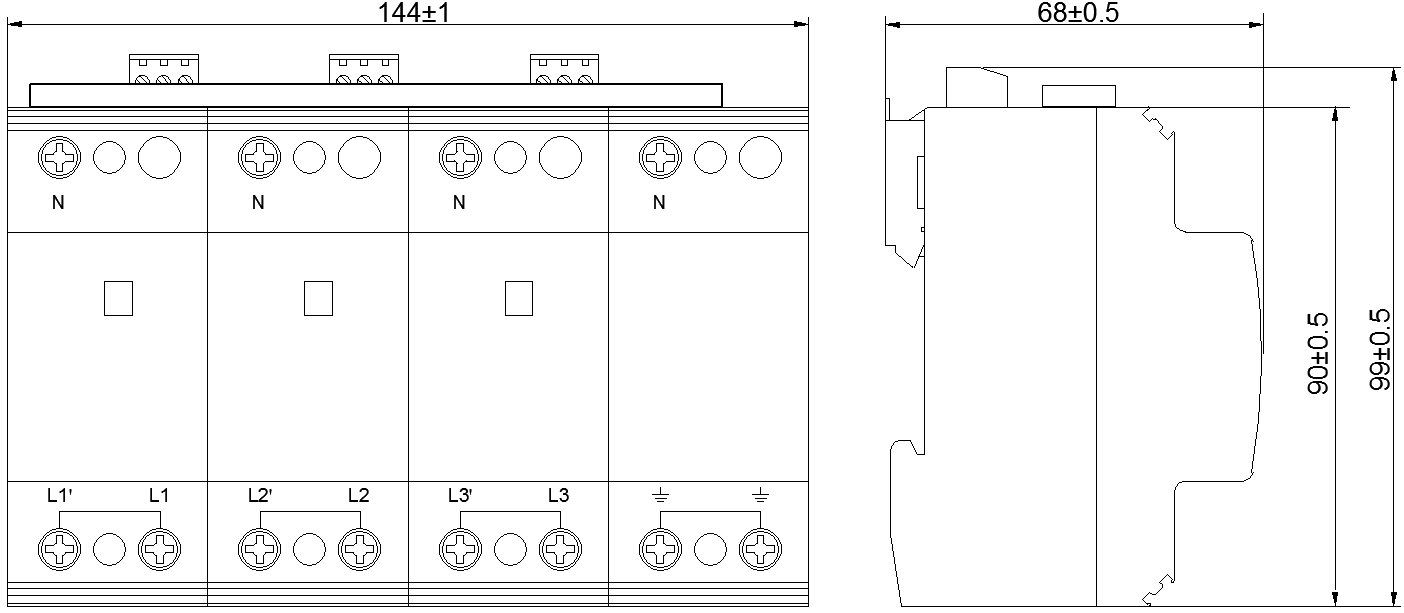

Externe Struktur
