Modell
|

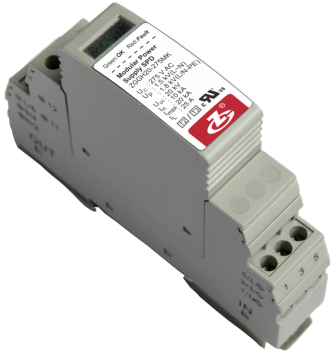

ZGGH20-275
|
|
Überspannungsableiter nach IEC 61643-1
|
Class Ⅱ, Class Ⅲ
|
|
Überspannungsableiter nach EN 61643-11
|
Type 2, Type 3
|
|
Höchste Dauerspannung Uc
|
275 V AC
|
|
Nennableitstrom In (8/20 μs)
|
10 kA
|
|
Maximaler Entladestrom Imax (8/20 μs)
|
20 kA
|
|
Schutzniveau der Spannung Stufe Ⅱ Up
|
L-N: 1.5 kV; L/N-PE: 1.8 kV
|
|
Schutzniveau der Spannung Stufe Ⅲ Up
|
L-N: 1.5 kV; L/N-PE: 1.5 kV
|
|
Verbundwelle Uoc
|
20 kV
|
|
Begrenzungsspannung（6 kV 1.2/50 μs、3 kA 8/20 μs）
|
L-N: 1.1 kV; L/N-PE: 1.1 kV
|
|
Nennlaststrom IL
|
25 A
|
|
Maximaler Backup-Sicherung
|
25 A gL/gG
|
|
Zugangsmethode
|
Reihenschaltung, Parallelschaltung
|
|

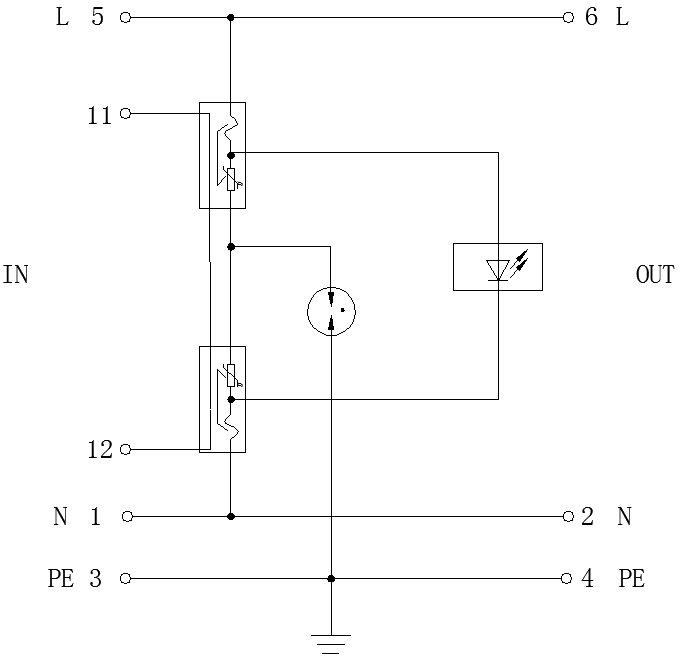

Schutzmodus
|
L-N; L/N-PE
|
|
Reaktionszeit tA
|
L-N: ≤ 25 ns; L/N-PE: ≤ 100 ns
|
|
Querschnitt der Kupferleiter für die Anschlussklemmen
|
Mehraderleitung: 0.2 mm2～2.5 mm2
Einaderleitung: 0.2 mm2～4 mm2
|
|
Maximaler Anschlussquerschnitt der Fernalarmanbindung
|
2.5 mm2
|
|
Fernmeldekontaktbelastung
|
AC: 250 V/0.75 A 125 V/3 A DC: 30 V/2 A
|
|
Drehmoment: Klemmen/Fernmeldeschnittstellen
|
1.0 N•m
|
|
Gehäuseschutzklasse (Code)
|
IP 20
|
|
Anwendungssystem
|
TN, TT
|
|
Abmessungen
|
90 mm×18 mm×69 mm (Ohne Fernmeldeterminals)
|
|
Montageart
|
35 mm Standardprofil
|
|
Feuerhemmungsgrad
|
UL94 V-0
|
