Übersicht
ZGGS40-670PVs1 Überspannungsableiter für Stromversorgungsmodule sind speziell. Sie bestehen aus MOV, flammhemmenden Gehäusen und metallischen Bauteilen und werden in PCB-Board-Montage ausgeführt. Die Geräte verfügen über Funktionen wie Flammhemmung, Überstrom- und Überhitzungsschutz sowie Fernmeldealarm. Es wird hauptsächlich für den Überspannungsschutz auf den Schutzstufen Typ 2 + 3 in Niederspannungs-Wechselstrom- und Gleichstromversorgungs- sowie Verteilungssystemen verwendet.
Eigenschaften
Kompakte Bauweise, hohes Ableitvermögen, schnelle Reaktion, keine Restströme.
Normen
IEC 61643-11: 2011, EN 61643-11: 2012, UL1449 Ed.4, EN 50539-11: 2013
Arbeitsumgebung
|
Temperaturbereich
|
-40℃～85℃
|
|
Bereich der relativen Luftfeuchtigkeit
|
5%～95%
|
|
Der Höhe
|
-500 m～﹢4000 m
|
Technische Spezifikationen
|
Modell
|
ZGGS40-670PVs1
|
|
Überspannungsableiter nach IEC 61643-11: 2011
|
Class II
|
|
Überspannungsableiter nach EN 61643-11: 2012
|
Type 2
|
|
Anzahl der Schnittstellen/Ports
|
1
|
|
Höchste Dauerspannung Uc
|
510 V AC
|
|
Betriebsfrequenz
|
50/60 Hz
|
|
Nennableitstrom In (8/20 μs)
|
20 kA
|
|
Maximaler Entladestrom Imax (8/20 μs)
|
40 kA
|
|
Maximaler Backup-Sicherung
|
80 A gL/gG
|
|
Schutzniveau der Spannung Up
|
2.3 kV
|
|
Zugangsmethode
|
PCB-Platine-On-Board-Parallelschaltung
|
|
nstallationsmethode
|
Montage
|
|
Reaktionszeit tA
|
≤ 25 ns
|
|
Fernmeldealarmierungsmethode
|
Normal: Schließer; Fehler: Öffner
|
|
Fernmeldekontaktbelastung
|
30 V DC, 0.1 A; 125 V AC, 1 A
|
|
Gehäuseschutzklasse
|
IP 20
|
|
Anwendungsgebiet
|
Innenraum
|
|
Anwendungssystem
|
TN, TT, IT, L-N
|
|
Gehäusematerial
|
UL94V-0
|
|
Überspannungsableiter nach EN 50539-11: 2013
|
Type 2
|
|
Höchste Dauerspannung Ucpv
|
670 V DC
|
|
Nenn-Kurzschlussstrom Iscpv
|
1000 A
|
|
Nennableitstrom In (8/20 μs)
|
20 kA
|
|
Maximaler Entladestrom Imax (8/20 μs)
|
40 kA
|
|
Schutzniveau der Spannung Up
|
2.3 kV
|
|
Reaktionszeit tA
|
≤ 25 ns
|
|
Schutzmodus
|
+ — -, +/- —PE
|
|
Anwendungssystem
|
Photovoltaiksystem
|
Schaltschema

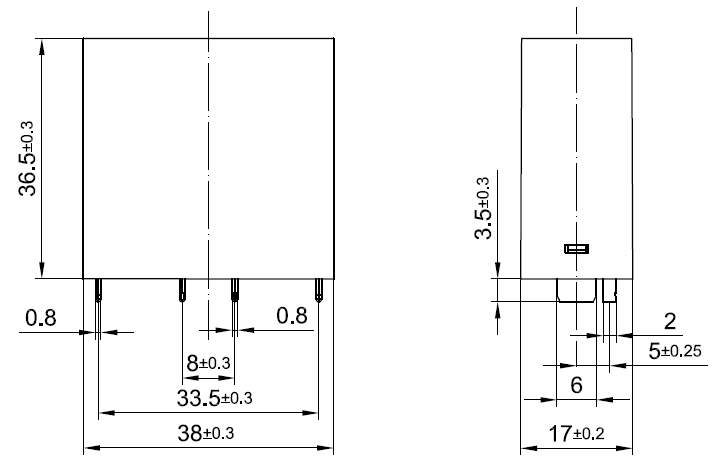

Externe Struktur
Externe Struktur

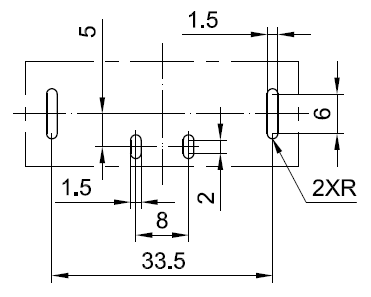

PCB Referenzzeichnung für Bohrungen
