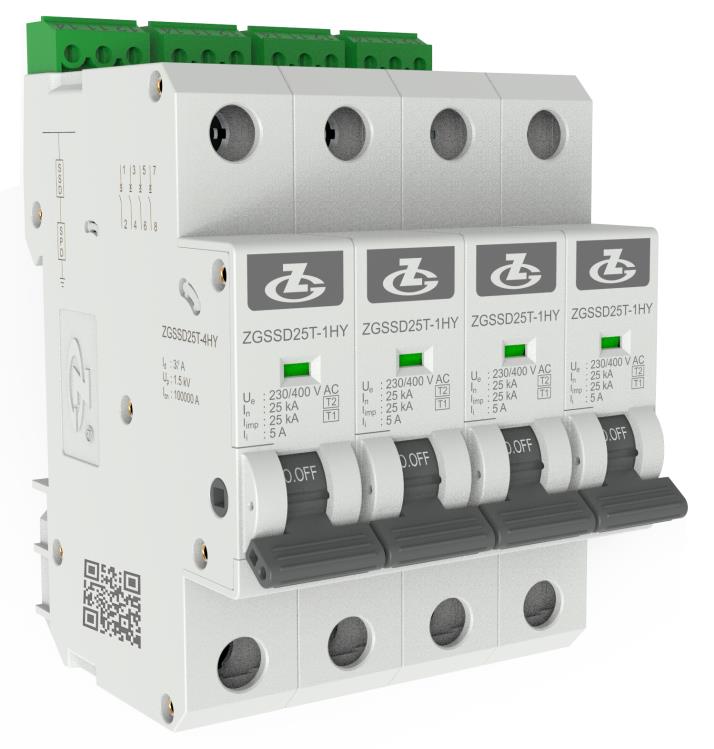

| Modell |
ZGSSD25T-1HY |
ZGSSD25T-2HY |
ZGSSD25T-3HY |
ZGSSD25T-4HY |
| SSD nach NB/T 42150 |
Class Ⅰ, Class Ⅱ |
| Bemessungsbetriebsspannung Ue |
230/400 V AC |
| Betriebsfrequenz |
50/60 Hz |
| Bemessungsisolationsspannung Ui |
690 V AC |
| Nennableitstrom In (8/20 μs) |
25 kA |
| Blitzstoßstrom Iimp (10/350 μs) |
25 kA |
| Schutzniveau der Spannung Up |
1.5 kV |
| Minimaler momentaner Auslösestrom Ii |
5 A |
| Minimaler verzögerter Auslösestrom Id |
 |
| Bemessungskurzschlussausschaltvermögen Icn |
100 kA |
| Polzahl |
1P |
2P |
3P |
4P |
| Querschnitt der Kupferleiter für die Anschlussklemmen |
Flexible Leitung: 1.5 mm2～25 mm2, Starre Leitung: 1.5 mm2～35 mm2 |
| Querschnitt der Kupferleitung an den Fernsignalklemmen |
0.5 mm2～1.5 mm2 |
| Fernmeldekontaktbelastung |
AC: 250 V/0.5 A, 125 V/1 A; DC: 30 V/0.1 A |
| Drehmoment: Klemmen/Fernmeldeschnittstellen |
2.5 N•m /0.25 N•m |
| Anwendungssystem |
TN, TT |
| Montageart |
35-mm-DIN-Tragschiene (Typ TH 35, gemäß IEC/EN 60715) |

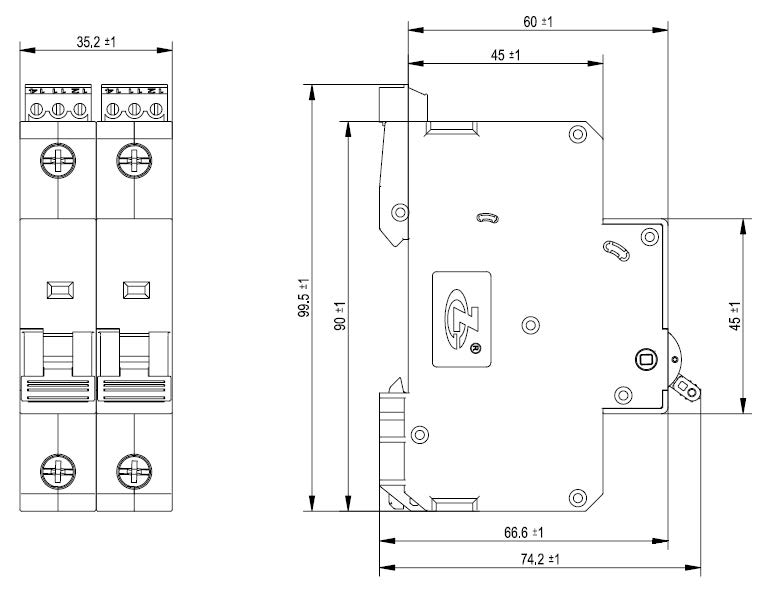

| Abmessungen |
90 mm×17.6 mm×74.2 mm (Telemetrieabmessungen nicht enthalten) |
90 mm×35.2 mm×74.2 mm (Telemetrieabmessungen nicht enthalten) |
90 mm×52.8 mm×74.2 mm (Telemetrieabmessungen nicht enthalten) |
90 mm×70.4 mm×74.2 mm (Telemetrieabmessungen nicht enthalten) |
| Gehäuseschutzklasse |
IP20 |
| Gehäuse-Flammwidrigkeitsklasse |
UL 94 V-0 |
