Übersicht

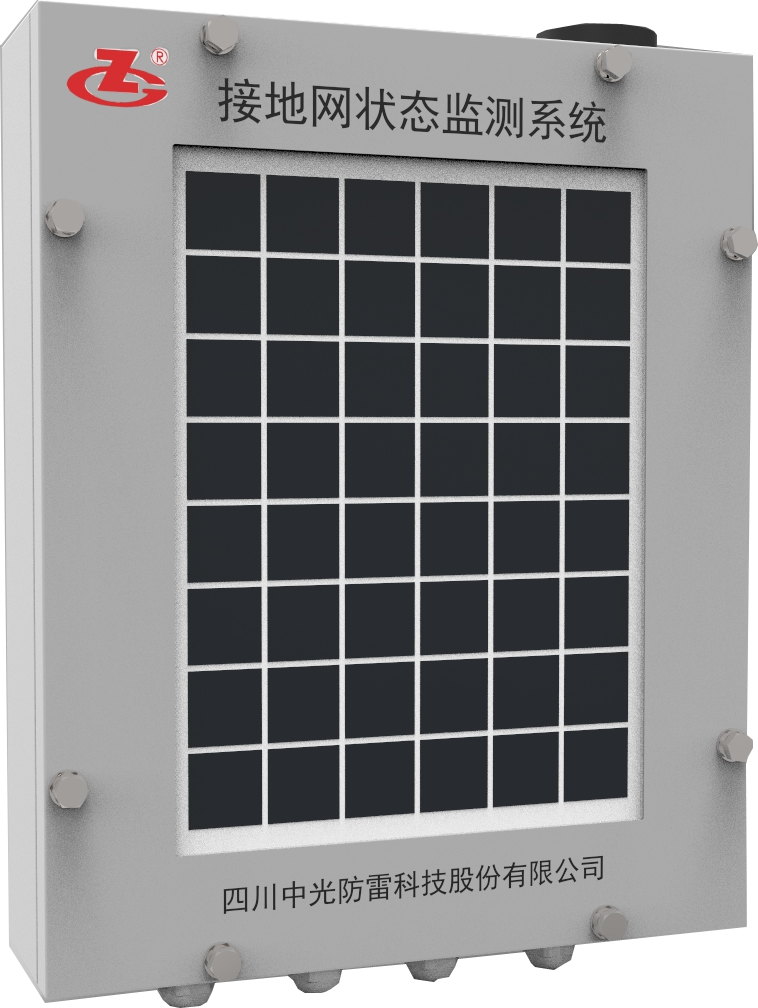

Das System besteht aus einem Überwachungsgerät, einem Solarpanel, einem Temperatur- und Feuchtigkeitssensor sowie einer Überwachungssoftware. Das Gehäusematerial bietet Beständigkeit gegen extreme Temperaturen, Korrosion und Feuer und gewährleistet dadurch hohe Präzision, Stabilität und Zuverlässigkeit für die Langzeit-Online-Überwachung sowohl im Außenbereich als auch in Innenräumen. Das Überwachungsgerät kann Serverbefehle empfangen, das Überwachungsintervall anpassen und die erhobenen Daten an den Backend-Server übermitteln. Vom Backend-Server werden Berichte erstellt, die eine einfache Speicherung von historischen Daten ermöglichen und für Abfragen, Ausdrucke sowie Analysen verwendet werden können.
Es kann auf Masten von Übertragungsleitungen und Telekommunikationstürmen installiert werden, um automatisch den Erdungswiderstand der Masten sowie Bodenfeuchtigkeit und Bodentemperatur online zu überwachen. Die Daten werden über GPRS-Kommunikation an den Backend-Server übermittelt. Die Überwachungszeit und -frequenz können entsprechend den Kundenanforderungen eingestellt werden.
Normen
IEC 61010-4-3; IEC 61010-1; IEC 1010-2-31; IEC 61557-1,5; IEC 60529
Arbeitsumgebung
|
Lithiumbatterie
|
5000mAH, 7.4 V
|
|
Solarmodul
|
5 W, 18 V
|
|
Temperaturbereich
|
-40℃～55℃
|
|
Bereich der relativen Luftfeuchtigkeit
|
≤ 80 %
|
|
Bereich des Luftdrucks und der Höhe
|
86kPa～106kPa
|
Produktkonfiguration (Standardkonfiguration)
|
Bezeichnung
|
Anzahl
|
Einheit
|
Bemerkungen
|
|
Überwachungsgerät
|
1
|
Stück
|
/
|
|
Elektrode
|
2
|
Stück
|
/
|
|
Kabel
|
1.5
|
Meter
|
AVR*4
|
|
Kabel
|
1.5
|
Meter
|
AVR*2
|
|
BVR-Kabel
|
150
|
Meter
|
Jeweils 50 Meter Kabel in den Farben Rot, Blau und Schwarz
|
|
Temperatur- und Feuchtigkeitssensor
|
1
|
Satz
|
/
|
|
Überwachungsdienst-Software
|
1
|
Satz
|
Ein Projekt enthält ein Satz
|
|
WEB-Software
|
1
|
Satz
|
Ein Projekt enthält ein Satz
|
Leistungskennzahlen
|
Überwachungsfunktionen
|
Messbereich
|
Präzision
|
Auflösung
|
|
Erdungswiderstand
|
0.01Ω～20Ω
|
±2%rdg±3dgt (Hilfs-Erdungswiderstand 100Ω±5% Spannungsdifferenz zur Erde＜10V)
|
0.01Ω
|
|
20Ω～200Ω
|
0.1Ω
|
|
200Ω～2000Ω
|
1Ω
|
Technische Spezifikationen
|
Funktionen
|
Onlineüberwachung des Erdungswiderstands von Übertragungsmasten sowie der Bodenfeuchtigkeits- und Temperatursensoren
|
|
Überwachungsmethode
|
Präzise dreiadrige Messung, Einfache zweiadrige Messung; Erdungswiderstand: Nennstrom-Umpolungsmethode, Überwachungsstrommessung 11mA Max, 128Hz; Spannung gegen Erde: Mittelwertgleichrichtung
|
|
Datenmodus
|
Mittelwert
|
|
Überwachungszeit
|
Erdungswiderstand: ca. 120 Sekunden (4 Mal)
|
|
Überwachungshäufigkeit
|
Über 10.000 Mal
|
|
Kommunikationsmethode
|
GPRS-Kommunikation
|
|
Datenspeicherung
|
Überwachungsdaten werden im Gerät gespeichert, bis zu 100 historische Datensätze werden gespeichert und zyklisch aktualisiert
|
|
Datenübertragung
|
Nach Abschluss der Überwachung werden die Daten per GPRS an den Backend-Server übertragen
|
|
Intervallzeit
|
Einstellbares automatisches Überwachungsintervall: 1 bis 999 Stunden
|
|
Leistungsaufnahme
|
Standby-Modus 25mA Max
|
|
Überwachung 650mA Max
|
|
Daten senden 1.42A Max
|
|
Gewicht
|
Überwachungsgerät 3.5kg
|
|
Überlastschutz
|
Beim Testen des Erdungswiderstands: E-P, E-C zwischen den Ports AC 280V/3 Sekunden
|
|
Isolationswiderstand
|
10 MΩ oder mehr (Zwischen Schaltung und Gehäuse)
|
|
Schutzart gegen Wasser
|
IP65
|
|
Verschmutzungsgrad
|
2
|

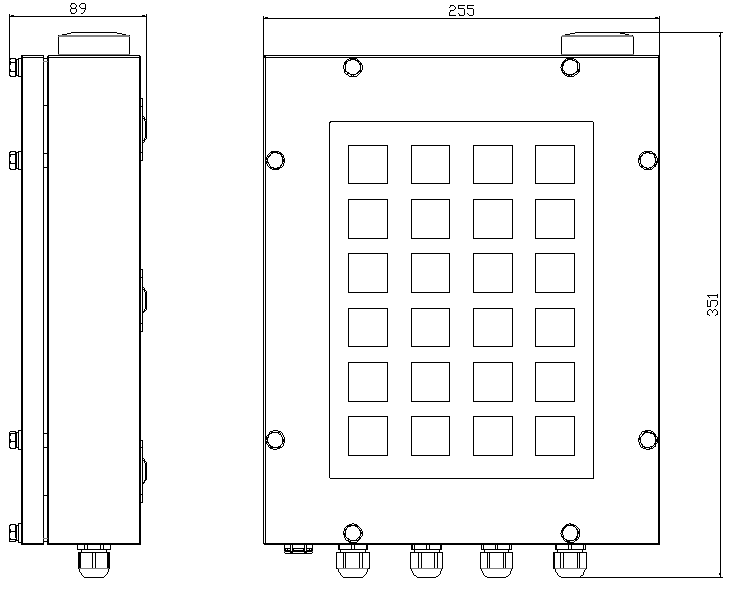

Abmessungen
