ZGDG-16 Die hocheffiziente Erdungselektrode besteht aus einem kaltgezogenen φ60-Stahlrohr mit einer Beschichtung aus Kupfer, Nickel und Chrom auf der Oberfläche. Das Innere ist mit einer speziell formulierten elektrolytischen Ionenverbindung gefüllt, wodurch sie für verschiedene Anwendungen mit hohen Anforderungen an die Erdung geeignet ist. Sie kann als Blitzschutzerdung für Gebäude, antistatische Erdung, Wechselfeld-Arbeitsplatzerdung, Gleichstrom-Arbeitsplatzerdung, Schutzerdung sowie für andere Erdungszwecke eingesetzt werden.
ZGDK-24 Die Schnellmontage-Erdungselektrode ist ein vertikal zu montierender Erdungskörper aus Stahl, dessen Oberfläche mit Kupfer-, Nickel- und Chrombeschichtung versehen ist. Dies erhöht die Korrosionsbeständigkeit und bietet Vorteile wie hohe Leitfähigkeit, einfache Installation und hochwertige elektrische Verbindungen. Sie kann für Blitzschutzerdung, antistatische Erdung, Arbeitsplatzerdung und Schutzerdung verwendet werden.
Der Erdungskörper ist für den Aufbau eines Erdungsnetzes in städtischen Umgebungen oder Innenräumen geeignet, in denen kein Erdungsnetz im Boden installiert werden kann, jedoch eine Erdung der Geräte und Systeme erforderlich ist. Er eignet sich für Lehm-, Sand- und ähnliche Böden und bietet eine gute, schnelle, wirtschaftliche und praktische Erdungslösung.
Normen
Q/75875187-9·6—2011
Technische Spezifikationen
| Produktmodell |
ZGDG-16 |
ZGDK-24 |
| Berechnungsformel für den Erdungswiderstand bei Netzfrequenz Rj |
Rj≈0.16ρ |
/ |
| Abmessungen |
(Ф1615×160×70) mm |
(Ф28×2500) mm |
| Masse |
15.5 kg |
6.5 kg |

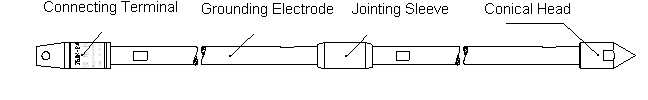

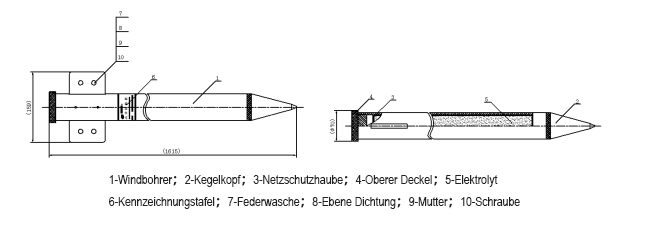

Externe Struktur
