ZGWJ1(TY)
Übersicht
Das Produkt verfügt über Strom- und Signalschutzfunktionen und kann zur sicheren Verwendung in Computernetzwerken, Multimedia-Netzwerkswitches, intelligenten Gebäude-Switches usw. in Institutionen, Schulen und Unternehmen eingesetzt werden. Es eignet sich ebenso zur Absicherung von Hubs, Routern usw.
Das Produkt ist standardmäßig mit einem kaskadierbaren Anschluss ausgestattet und schützt 24 Benutzeranschlüsse.
Normen
GB 18802.1-2002, GB/T18802.21-2004
Technische Spezifikationen
| Stromteil |
| Arbeitsstromspannung |
220 V |
| Höchste Dauerspannung |
385 V |
| Nennableitstrom 8/20 μs |
10 kA |
| Maximaler Entladestrom 8/20 μs |
10 kA |
| Schutzniveau der Spannung 8/20 μs 10 kA |
≤ 1.4 kV |
| Schutzmodus |
L-PE; N-PE; L-N |
| Signalanteil |
| Höchste Dauerspannung |
5 V |
| Übertragungsrate |
100 Mbit/s |
| Einfügedämmung |
≤ 3 dB |
| Geschützter Fuß |
1,2;3,6 |
| Stoßbegrenzungsspannung 10/700μs |
≤ 30 V |
| Stoßbegrenzungsspannung 1.2/50 μs (600V); 8/20 μs (300A) |
L/L |
≤ 50 V |
| Stoβentladungsspannung 1kV/μs |
1,2,3,6/PE |
≤ 600 V |
| Impultoleranz Verbundwelle |
SE/PE |
6kV; 3kA |
| L/L |
600V; 300A |
| Anschlusstyp |
Eingabe |
RJ45-Buchsen |
| Ausgabe |

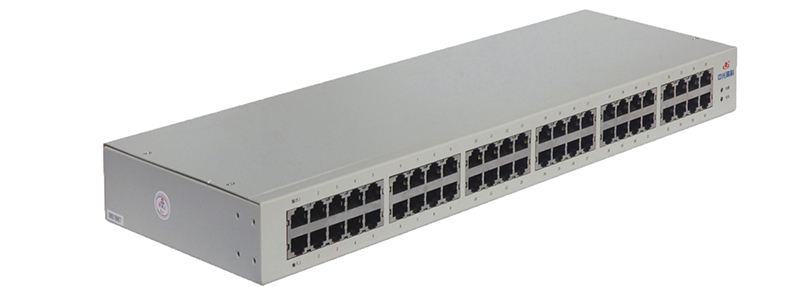

Externe Struktur
Der Schutz verwendet ein Standard-19-Zoll-Gehäuse für die direkte Installation in einem Rack.
Abmessungen: 442 mm×154 mm×44 mm
Masse: 2.2 kg
