Dieses Produkt vereint den Schutz der Stromversorgung und des Videosignals in einem Gerät. Es verfügt über ein Metallgehäuse mit ansprechendem Design, ist einfach zu installieren und zu verkabeln und bietet Funktionen wie Korrosionsschutz, Flammschutz, elektromagnetische Abschirmung und Fehleranzeige. Die Stromversorgung erfolgt über eine einphasige Reihenschaltung und ist für verschiedene elektronische und elektrische Geräte mit einer Wechselspannung von 24V und einem maximalen Laststrom von 5A geeignet. Der Videosignalteil dient speziell dem Schutz von Kameras und ähnlichen Geräten. Das geschirmte Gehäuse des RJ45-Steckers ist mit dem Gehäuse des gesamten Produkts verbunden. Beide zusammen agieren als SE (Signalerdung).
Normen
GB 18802.1-2011; GB/T 18802.21-2004
Technische Spezifikationen
|
Stromteil
|
|
Arbeitsstromspannung
|
24 V AC
|
|
Höchste Dauerspannung
|
35 V AC
|
|
Nennlaststrom
|
5 A
|
|
Überspannungsbeständigkeit auf der Lastseite
|
1 kA
|
|
Nennableitstrom 8/20 μs
|
5 kA
|
|
Maximaler Entladestrom 8/20 μs
|
10 kA
|
|
Schutzniveau der Spannung 8/20 μs
|
≤ 0.16 kV
|
|
Schutzmodus
|
L1~PE
L2~PE
|
|
Abmessungen
|
138*76.5*40.5 mm
|
|
Masse
|
≤ 350 g
|
| Videoteil |
| Anschlusstyp |
RJ45-Buchsen |
| Geschützter Fuß |
1, 2; 3, 6 |
| Arbeitsstromspannung |
5 V |
| Übertragungsrate |
100 Mbit/s |
| Einfügedämmung |
≤ 1 dB |
| Begrenzungsspannung 8/20 μs |
L-L |
≤ 30 V |
| Stoßbegrenzungsspannung 1.2/50 μs; 8/20 μs |
L-L |
600 V; 300 A |
≤ 70 V |
| L-PE |
5 kV; 2.5 kA |
≤ 150 V |
| Impultoleranz 1.2/50 μs; 8/20 μs |
L-L |
600 V; 300 A |
| L-PE |
5 kV; 2.5 kA |
| SE-PE |
10 kV; 5 kA |

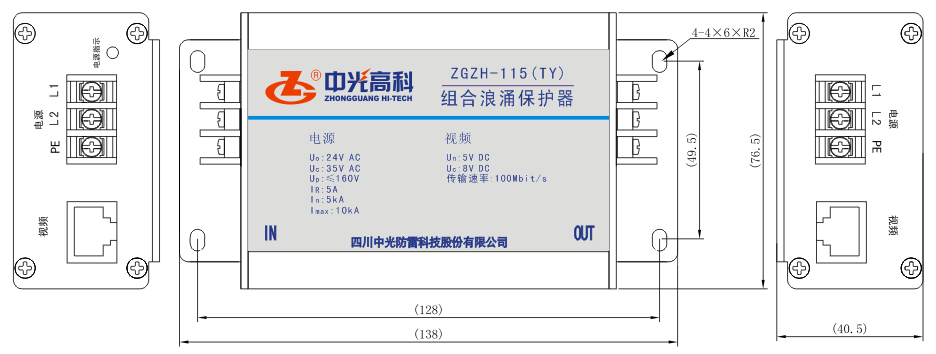

Externe Struktur
