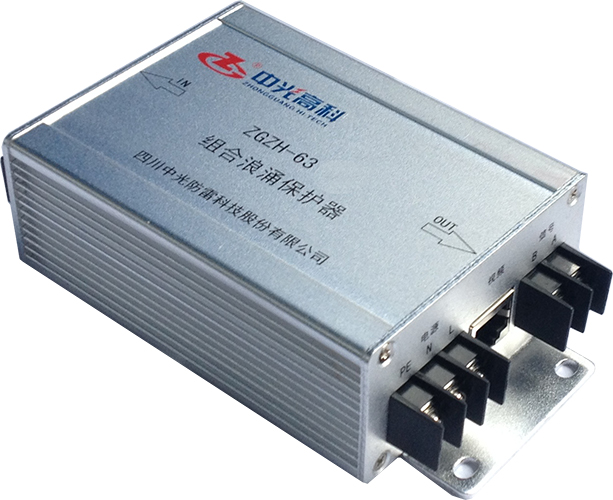

ZGZH-63(TY)
Übersicht
Dieses Produkt vereint den Schutz der Stromversorgung und des Videosignals in einem Gerät. Es verfügt über ein Metallgehäuse mit ansprechendem Design, ist einfach zu installieren und zu verkabeln und bietet Funktionen wie Korrosionsschutz, Flammschutz, elektromagnetische Abschirmung und Fehleranzeige. Die Stromversorgung erfolgt über eine einphasige Reihenschaltung und ist für verschiedene elektronische und elektrische Geräte mit einer Wechselspannung von 220 (50/60Hz) und einem maximalen Laststrom von 4A geeignet. Dieses Produkt integriert den Schutz für Stromversorgung, Videosignal sowie PTZ-Steuersignal in einem Gerät. Die Schutzteile für Videosignal und PTZ-Steuersignal sind speziell auf Kameras und PTZ-Steuergeräte abgestimmt. Einer der drei Anschlüsse des Klemmblocks ist als PE (Schutzerde) ausgeführt.
Normen
GB 18802.1-2002; GB/T18802.21-2004
Technische Spezifikationen
|
Stromteil
|
|
Arbeitsstromspannung
|
220 V AC
|
|
Höchste Dauerspannung
|
385 V AC
|
|
Nennlaststrom
|
4 A
|
|
Nennableitstrom 8/20 μs
|
10 kA
|
|
Maximaler Entladestrom 8/20 μs
|
20 kA
|
|
Schutzniveau der Spannung 8/20 μs 10 kA
|
≤ 1.2 kV
|
|
Schutzmodus
|
L-PE
N-PE
|
|
Abmessungen
|
138*76.5*40.5 mm
|
|
Masse
|
≤ 350 g
|
|
Videoteil
|
|
Anschlusstyp
|
RJ45-Buchsen
|
|
Geschützter Fuß
|
1, 2; 3, 6
|
|
Höchste Dauerspannung
|
5 V
|
|
Übertragungsrate
|
100 Mbit/s
|
|
Einfügedämmung
|
≤ 1dB
|
|
Stoßbegrenzungsspannung 10/700 μs
|
≤ 30 V
|
|
Stoßbegrenzungsspannung 1.2/50 μs; 8/20 μs
|
L-L
|
600 V; 300 A
|
≤ 50 V
|
|
L-PE
|
6 kV; 3 kA
|
≤ 150 V
|
|
1.2/50 μs; 8/20 μs
|
L-L
|
600 V; 300 A
|
|
L-PE
|
6 kV; 3 kA
|
|
SE-PE
|
10 kV; 5 kA
|
|
Die Steuerung des Pan-Tilt-Geräts
|
|
Anschlusstyp
|
Klemmen
|
|
Geschützter Fuß
|
A, B Fuß
|
|
Höchste Dauerspannung
|
8 V
|
|
Übertragungsrate
|
2 Mbit/s
|
|
Einfügedämmung
|
≤ 0.5 dB
|
|
Stoßbegrenzungsspannung 10/700 μs
|
≤ 30 V
|
|
Stoßbegrenzungsspannung 1.2/50 μs; 10 kA;8/20 μs; 5 kA
|
≤ 350 V
|
|
Impultoleranz 1.2/50 μs; 8/20 μs
|
10 kV; 5 kA
|
Externe Struktur
