نظرة عامة
منتج ذكي وعالي الأداء للحماية من التيار الزائد، تم تطويره وإنتاجه بشكل مستقل من قبل ZG، ويُلبّي متطلبات الأتمتة العالية والمراقبة عن بُعد. يجمع المنتج بين واقي الزائد التيار، ووحدة المراقبة الذكية، ومستشعر تيار الصواعق، ومستشعر تيار التسرب – كل ذلك مدمج في جهاز واحد. يمكن نقل حالة التشغيل والمعلمات الخاصة ب واقي الزائد التيار إلى محطة المراقبة في الوقت الفعلي عبر ناقل الجهاز والشبكة، مما يتيح للعاملين مراقبة حالة التشغيل والمعلمات بشكل فوري، واتخاذ إجراءات الصيانة اللازمة لأي أعطال، لضمان تشغيل النظام بأمان وسلاسة.
معايير التنفيذ IEC 61643-11: 2011; EN 61643-11: 2012; UL 1449 Ed.4
مبدأ العمل
عند حدوث زيادة مفاجئة في التيار، يمر تيار الزيادة عبر خط الطور إلى داخل الجهاز. يقوم مستشعر تيار الصواعق المثبت على الجهاز بجمع إشارة تيار الحماية من زيادة الجهد، ثم تتم معالجة الإشارة وتحويلها من تناظري إلى رقمي ومعالجتها بواسطة الخوارزميات، للحصول على عدد مرات تشغيل الزائد التيار ، وسعة تيار الحماية، ووقت عمل الزائد التيار، ومن ثم إصدار إنذار.
في الوقت نفسه، يراقب الجهاز إشارة الإنذار الخاصة بلزائد التيار عن بُعد، ويقيس تيار تسرب MOV أثناء التشغيل. يقوم المعالج بترميز جميع البيانات المجمعة، ثم يتم تجميعها وإرسالها إلى مركز المراقبة عبر ناقل RS485.
يعرض برنامج مراقبة النظام حالة عمل واقي زيادة الجهد في الوقت الفعلي، ويحدد حالة تدهوره بناءً على معايير تيار الحماية التي تم رصدها وتيار تسرب MOV أثناء التشغيل.
خصائص
المراقبة الفورية لحالة تشغيل الزائد التيار: باستخدام أجهزة استشعار عالية الدقة، يتم الحصول على معايير تيار الحماية (القيمة القصوى، القطبية، العدد، الوقت)، ومعايير تيار التسرب أثناء التشغيل، وحالة فصل الزائد التيار التي تمر عبره في الوقت الفعلي، لقياس وتسجيل حالة تشغيل الزائد التيار وإصدار الإنذارات الفورية.
إنذار تدهور أداء الزائد التيار: من خلال تحليل بيانات مراقبة معلمات تيار الصدمة وتيار التسريب، يتم إصدار إنذار تدهور أداء الزائد التيار عند الوصول إلى عتبة التحذير، مما يتيح التنبؤ المسبق بتدهور الزائد التيار واستبدال الوحدات المعيبة مسبقًا لمنع وقوع الحوادث.
الاتصال عن بُعد: يتم توفير النظام بواجهة RS485 مع دعم بروتوكول Modbus، مع إمكانية توسيع واجهات الاتصال حسب متطلبات النقل الفعلية لتمكين الاتصال والإدارة عن بُعد للمعدات.
تصميم معياري: تم اعتماد تصميم معياري لكل من وحدات حماية التيار الزائد ووحدات المراقبة، مما يسهل عملية التركيب والصيانة.
تصميم عالي الموثوقية: تعمل دوائر وحدات حماية التيار الزائد ووحدات المراقبة بشكل مستقل، حيث لا يؤثر عطل وحدة المراقبة على أداء الحماية من التيار الزائد، مما يضمن فعالية الحماية من الصواعق. كما تم تطبيق تصميم مقاوم للتشويش، حيث تفي وحدة المراقبة بمتطلبات مقاومة التداخل وفقًا لمعيار GB/T17626.

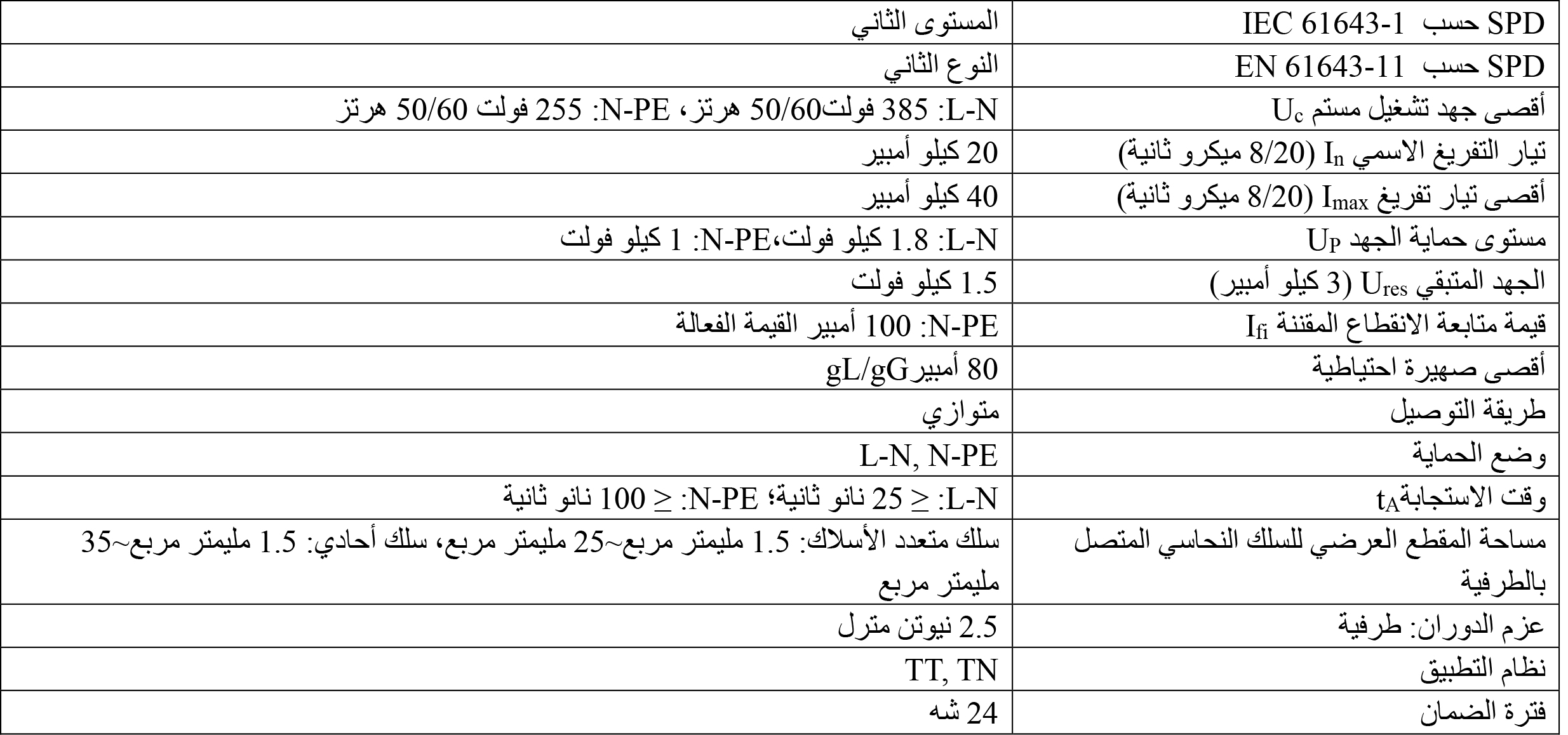

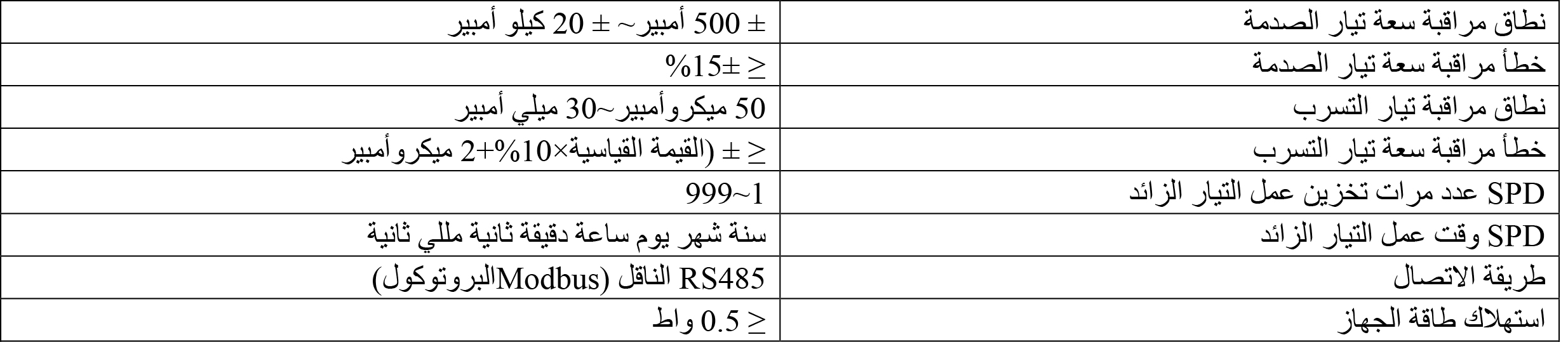

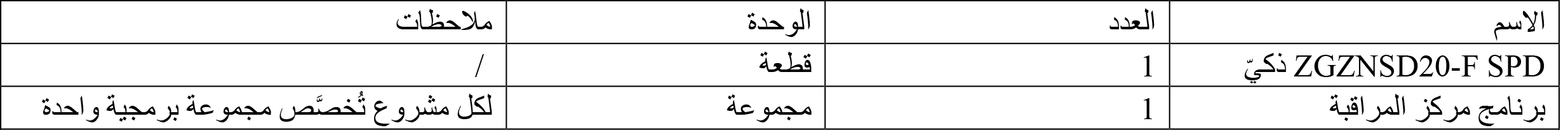

بيئة الاستخدام تكوين المنتج (الإعداد القياسي) مؤشرات الأداء

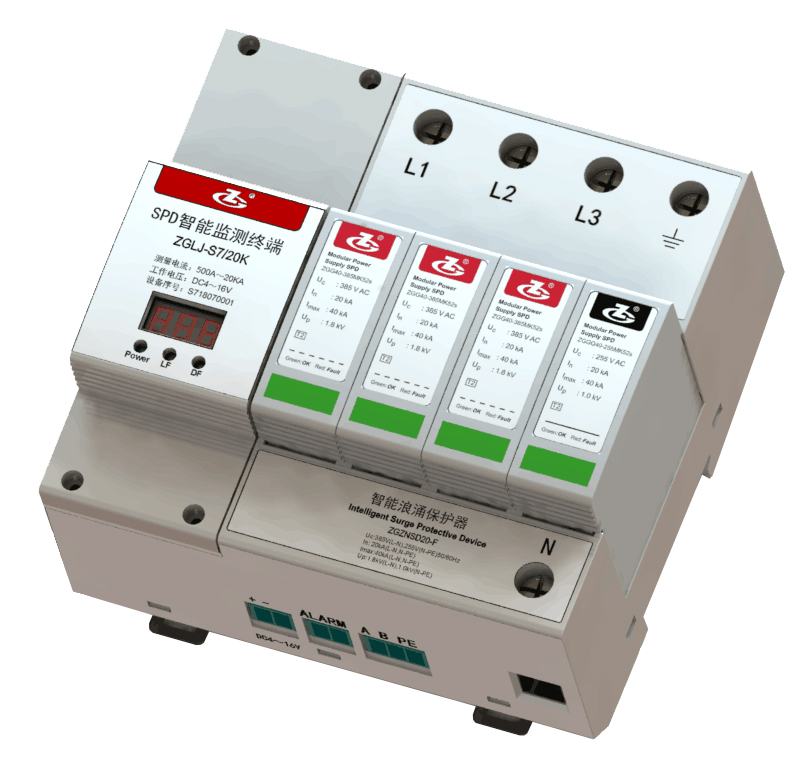

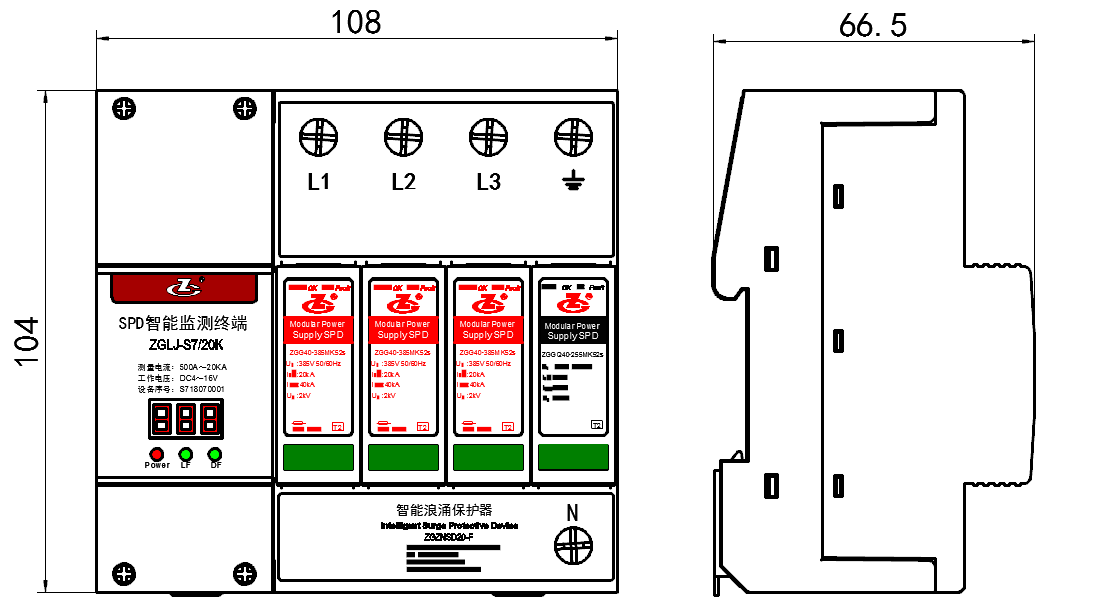

وحدة المراقبة الذكية جزء واقي تيار الزيادة (الصاعق)
