| Modelo |
ZGGFB15-385(1+1)AYd1 |

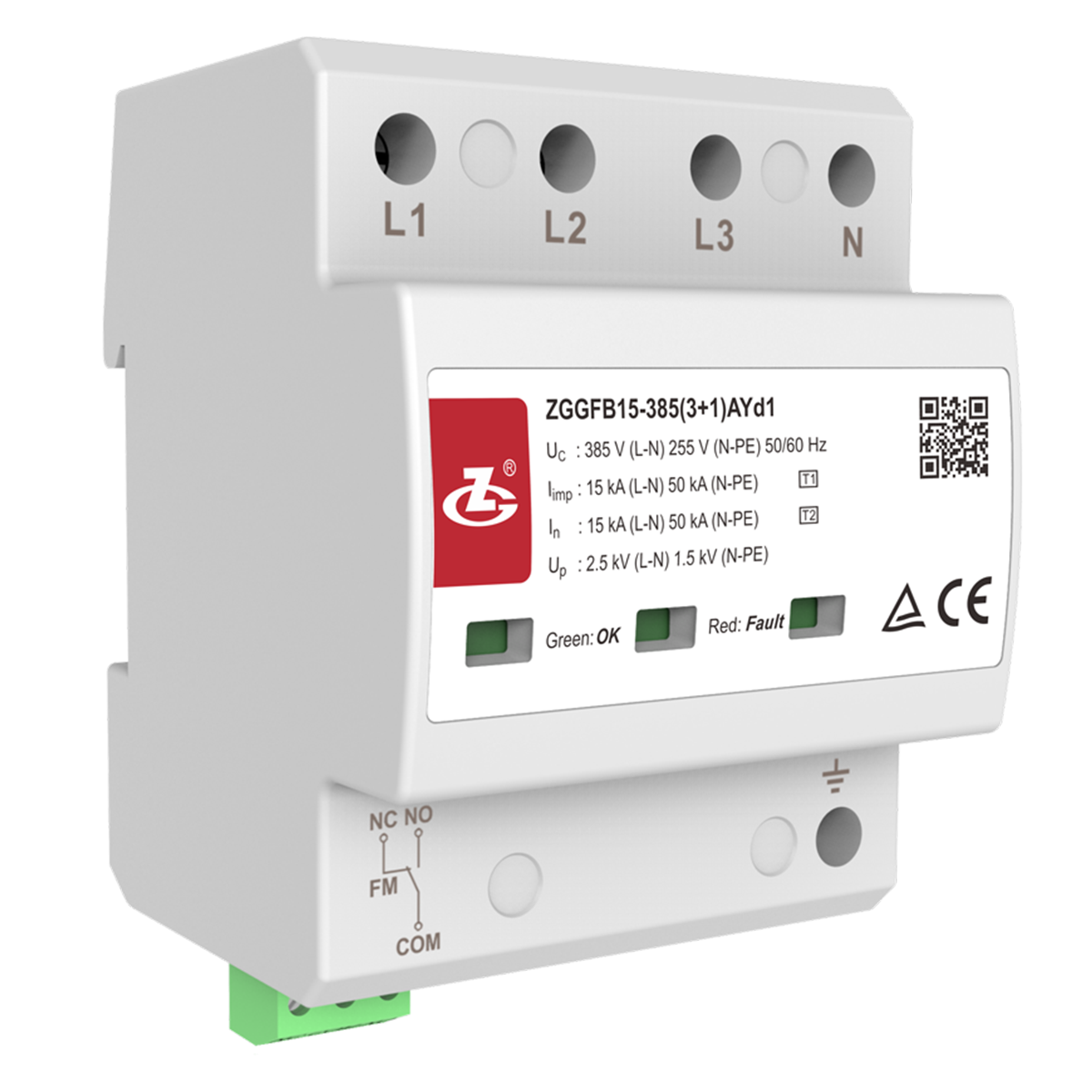

ZGGFB15-385(3+1)AYd1 |
| Protector contra sobretensiones según IEC 61643-1 |
Class I + Class II |
| Protector contra sobretensiones según EN 61643-1 |
Type 1 + Type 2 |
| Número de Puertos |
1 Monopuerto |
| Modo de Conexión |
En paralelo |
| Tensión de Red del Sistema Protegido U0 (L-N voltaje de fase) |
230 V 50/60 Hz |
| Tensión Máxima de Servicio Continuo Uc |
385 V (L-N), 255 V (N-PE) 50/60 Hz |
| Tipo de Sistema de Baja Tensión |
TN, TT |
| Modo de Protección |
L-N, N-PE |
| Corriente Nominal de Descarga In (8/20 μs) |
15 kA (L-N), 30 kA (N-PE) |
15 kA (L-N), 50 kA (N-PE) |
| Corriente Impulsional de DescargaIimp (10/350 μs) |
15 kA (L-N), 30 kA (N-PE) |
15 kA (L-N), 50 kA (N-PE) |
| CargaQ |
7.5 As (L-N), 15 As (N-PE) |
7.5 As (L-N), 25 As (N-PE) |
| Energía Específica W/R |
56.25 kJ/Ω (L-N), 225 kJ/Ω (N-PE) |
56.25 kJ/Ω (L-N), 625 kJ/Ω (N-PE) |
| Nivel de Protección de Tensión UP |
2.5 kV (L-N), 1.5 kV (N-PE) |
| Tensión Limitada Medida UL (at Iimp) |
≤ 1.0 kV (después de 10 μs) (L-N) |
| Capacidad Nominal de Interrupción de Corriente de SeguimientoIfi |
3 kA (en 385 V a.c.) (L-N); 0.1 kA (en 255 V a.c.) (N-PE) |
| Corriente Nominal de Cortocircuito ISCCR |
3 kA (L-N) |
| Capacidad de Resistencia a Impulsos de Sobretensión (10/350 μs) |
7.5 kA (10 veces, intervalo de 5 min) (L-N) |
| Tiempo de Respuesta tA |
≤ 100 ns |
| Corriente de Fuga |
≤ 1 mA |
| Corriente Residual IPE |
≤ 1 mA |
| sobretensiones temporales (TOV) |
UT =442 V, tT =120 min (L-N); UT =1200 V, tT =200 ms (N-PE) |
| Casos de Uso |
Interior |
| Tipo de Montaje |
35 mm Carril de guía (tipo TH 35, según IEC/EN 60715) |
| Indicación de Estado |
Normal: Verde; Fallo: Rojo |
| Sección de Conductor Admisible para Bornes de Alimentación |
6 mm2 to 25 mm2 Cable multinúcleo |
| Par de Apriete: Terminales / Interfaz de Señalización Remota |
2.5 N·m/0.25 N·m |
| Parámetros de Cableado para Señalización Remota |
AC: 250 V/0.5 A, 125 V/1 A; DC: 30 V/0.1 A |
| Sección de Conductor Admisible para Interfaz de Señalización Remota |
0.5 mm2 to 1.5 mm2 |
| Período de Almacenamiento |
2 Meses |
| Período de Garantía |
2 Meses |
