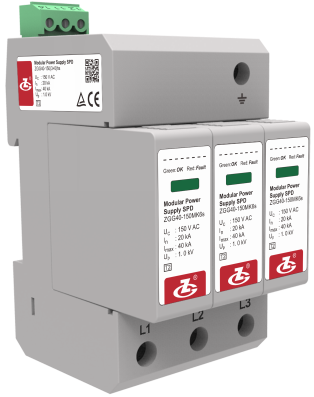

ZGG40-150/275/320/385/440(3+0)hs - Tipo 2

Descripción general
Compuesto por un módulo de potencia tipo varistor y una base，cuales son utilizados respectivamente para la protección de Tipo 2 de L-N y N-PE.

Característica
1. Los módulos enchufables tienen protección contra inversión de conexión.
2. Alta capacidad de descarga, baja tensión residual.
3. Protección contra sobrecalentamiento.
4. Indicación de fallo y contacto seco para alarma remota centralizada.
5. Grado de protección de la carcasa IP20, clasificación de inflamabilidad UL 94 V-0.

Estándares Aplicables
IEC 61643-11: 2011; EN 61643-11: 2012

Ambiente de Operación

Rango de Temperatura	-40℃～80℃
Rango de Humedad Relativa	5%～95%
Rango de Altitud	-500m ~ +4000m

Especificaciones Técnicas

Modelo	ZGG40-150(3+0)hs	ZGG40-275(3+0)hs	ZGG40-320(3+0)hs
Protector contra sobretensiones según IEC 61643-1	Class Ⅱ
Protector contra sobretensiones según EN 61643-11	Type 2
Tensión Máxima de Servicio Continuo U_c	150 V AC	275 V AC	320 V AC
Frecuencia de Operación	50/60 Hz
Corriente Nominal de Descarga I_n(8/20 μs)	20 kA
Corriente Máxima de Descarga I_max(8/20 μs)	40 kA
Nivel de Protección de Tensión U_p	1.0 kV	1.4 kV	1.6 kV
Fusible de Respaldo Máximo	80 A gL/gG
Modo de Conexión	en paralelo
Modo de Protección	L-PEN
Tiempo de Respuesta t_A	≤25 ns
Sección Transversal del Conductor de Cobre para Terminales de Conexión	Cable multinúcleo: 1.5 mm²～25 mm², Cable unifilar: 1.5 mm²～35 mm²
Sección Máxima de Cableado para Interfaz de Señalización Remota	1.5 mm²
Capacidad de los Contactos de Alarma por Señalización Remota	AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A
Par de Apriete: Terminales / Interfaz de Señalización Remota	2.5 N•m /0.25 N•m
Grado de Protección de la Carcasa (Código IP)	IP 20
Sistema de Aplicación	TN-C
Forma de Montaje	35 mm Carril estándar (DIN)
Clasificación de Inflamabilidad	UL94 V-0

Modelo	ZGG40-385(3+0)hs	ZGG40-440(3+0)hs
Protector contra sobretensiones según IEC 61643-1	Class Ⅱ
Protector contra sobretensiones según EN 61643-11	Type 2
Tensión Máxima de Servicio Continuo U_c	385 V AC	440 V AC
Frecuencia de Operación	50/60 Hz
Corriente Nominal de Descarga I_n(8/20 μs)	20 kA
Corriente Máxima de Descarga I_max(8/20 μs)	40 kA
Nivel de Protección de Tensión U_p	1.8 kV	2.2 kV
Fusible de Respaldo Máximo	80 A gL/gG
Modo de Conexión	En paralelo
Modo de Protección	L-PEN
Tiempo de Respuesta t_A	≤25 ns
Sección Transversal del Conductor de Cobre para Terminales de Conexión	Cable multinúcleo: 1.5 mm²～25 mm², Cable unifilar: 1.5 mm²～35 mm²
Sección Máxima de Cableado para Interfaz de Señalización Remota	1.5 mm²
Capacidad de los Contactos de Alarma por Señalización Remota	AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A
Par de Apriete: Terminales / Interfaz de Señalización Remota	2.5 N•m /0.25 N•m
Grado de Protección de la Carcasa (Código IP)	IP 20
Sistema de Aplicación	TN-C
Forma de Montaje	35 mm Carril estándar (DIN)
Clasificación de Inflamabilidad	UL94 V-0

Diagrama Esquemático del Circuito

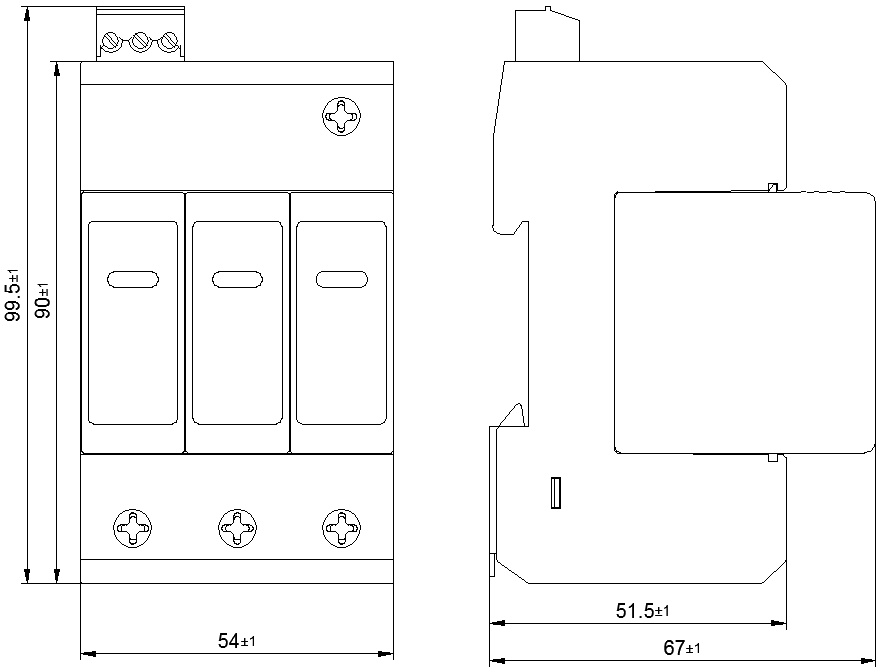

Estructura Externa
