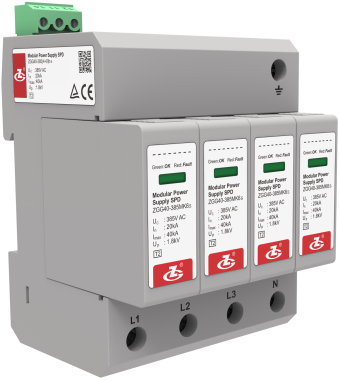

| Modelo |
ZGG40-275(4+0)hs |
ZGG40-320(4+0)hs |
ZGG40-385(4+0)hs |
ZGG40-440(4+0)hs |
| Protector contra sobretensiones según IEC 61643-1 |
Class Ⅱ |
| Protector contra sobretensiones según EN 61643-11 |
Type 2 |
| Tensión Máxima de Servicio Continuo Uc |
275 V AC |
320 V AC |
385 V AC |
440 V AC |
| Frecuencia de Operación |
50/60 Hz |
| Corriente Nominal de Descarga In (8/20 μs) |
20 kA |
| Corriente Máxima de Descarga Imax (8/20 μs) |
40 kA |
| Nivel de Protección de Tensión Up |
1.4 kV |
1.6 kV |
1.8 kV |
2.2 kV |
| Fusible de Respaldo Máximo |
80 A gL/gG |
| Modo de Conexión |
En paralelo |
| Modo de Protección |
L-PE, N-PE |
| Tiempo de Respuesta tA |
≤25 ns |
| Sección Transversal del Conductor de Cobre para Terminales de Conexión |
Cable multinúcleo: 1.5 mm2～25 mm2, Cable unifilar: 1.5 mm2～35 mm2 |
| Sección Máxima de Cableado para Interfaz de Señalización Remota |
1.5 mm2 |
| Capacidad de los Contactos de Alarma por Señalización Remota |
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A |
| Par de Apriete: Terminales / Interfaz de Señalización Remota |
2.5 N•m /0.25 N•m |
| Grado de Protección de la Carcasa (Código IP) |
IP 20 |
| Sistema de Aplicación |
TN-S |
| Forma de Montaje |
35 mm Carril estándar (DIN) |
| Clasificación de Inflamabilidad |
UL94 V-0 |
