Descripción general
Dedicado a la protección de redes de interconexión de control industrial, interfaces RS485/422, líneas dedicadas, líneas de control automático e instrumentación, líneas de datos y equipos telefónicos, máquinas de fax, etc. Aprovecha la protección de dos tipos: el tipo anterior que descarga la corriente y el tipo posterior que limita la tensión. Cuando la línea de transmisión sufre inducción de rayos o impactos de sobretensión, el protector descarga la corriente del rayo y la sobretensión a tierra, y limita las sobretensiones del rayo y la tensión dentro del rango permitido por el equipo, asegurando así la seguridad del equipo.
Característica
El producto se caracteriza por una alta capacidad de descarga, rápida velocidad de respuesta (ns) y bajo nivel de tención de protección. Utiliza conexión por terminales y es de fácil instalación en carril DIN estándar.
Estándares Aplicables
GB/T 18802.21
Ambiente de Operación
| Rango de Temperatura |
-40 ℃～85 ℃ |
| Rango de Humedad Relativa |
≤90% ( 25℃ ) |
| Rango de Altitud |
No superior a / Máximo 4000 m |
Especificaciones Técnicas
| Modelo |
ZGXM-M1J-5c |
| Tensión de Operación |
5 V |
| Tensión Máxima de Servicio Continuo |
6 VDC |
| Corriente Nominal |
1 A |
| Corriente Nominal de Descarga 8/20 μs |
10 kA |
| Corriente Total de Descarga 8/20 μs |
20 kA |
| Corriente Impulsional de Descarga 10/350 μs |
2.5 kA |
| Nivel de Protección de Tensión（10/350 μs） |
Línea - Línea |
≤26 V |
| Línea - Tierra |
≤40 V |
| Nivel de Protección de Tensión (1 kV/ μs) |
Línea - Línea |
≤11 V |
| Línea - Tierra |
≤11 V |
| Resistencia en serie por línea |
1.0 ohms |
| Frecuencia de Corte |
100M Hz |
| Capacitancia |
≤30 pF |
| Pines Protegidos |
Un par de hilos ( 1, 2 ), SE ( 4 )
|
| Material de la Carcasa |
PBT |
| Par de Apriete: Terminales |
0.5 Nm |
| Color |
Gris frío |
| Grado de Protección de la Carcasa |
IP20 |
| Clasificación de Inflamabilidad |
UL94 V-0 |

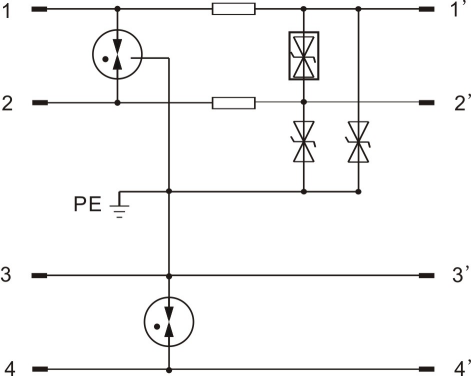

Diagrama Esquemático del Circuito

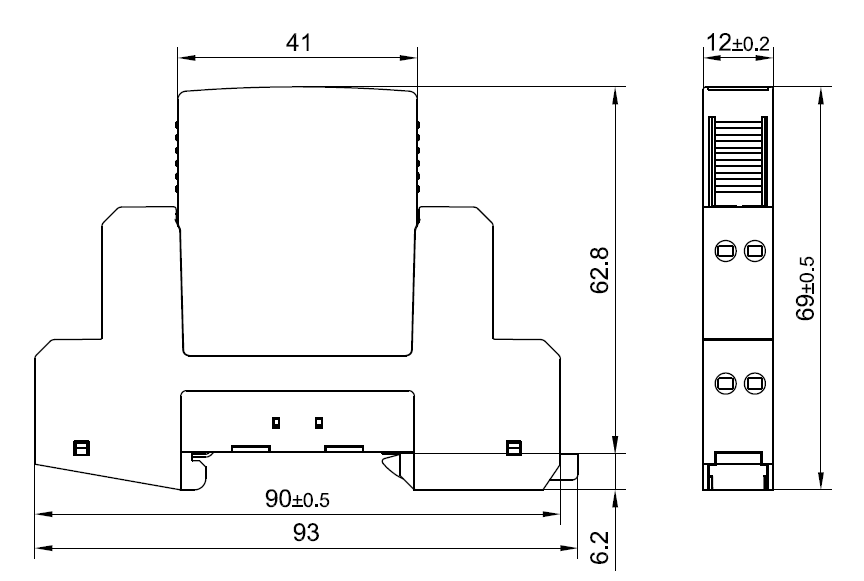

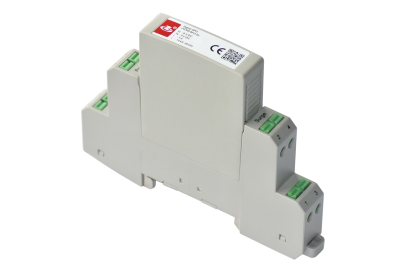

Estructura Externa
Dimensiones externas: 93mm×69mm×12mm (largo × ancho × alto)
