Descripción general
Dedicado a la protección de redes de interconexión de control industrial, interfaces RS485/422, líneas dedicadas, líneas de control automático e instrumentación, líneas de datos y equipos telefónicos, máquinas de fax, etc. Aprovecha la protección de dos tipos: el tipo anterior que descarga la corriente y el tipo posterior que limita la tensión. Cuando la línea de transmisión sufre inducción de rayos o impactos de sobretensión, el protector descarga la corriente del rayo y la sobretensión a tierra, y limita las sobretensiones del rayo y la tensión dentro del rango permitido por el equipo, asegurando así la seguridad del equipo.
Característica
El producto se caracteriza por una alta capacidad de descarga, rápida velocidad de respuesta (ns) y bajo nivel de tención de protección. Utiliza conexión por terminales y es de fácil instalación en carril DIN estándar.
Estándares Aplicables
GB/T 18802.21
Ambiente de Operación
| Rango de Temperatura |
-40 ℃～85 ℃ |
| Rango de Humedad Relativa |
≤90% ( 25℃ ) |
| Rango de Altitud |
- No superior a / Máximo 4000 m |
| Vida útil en almacenamiento |
24 Meses |
| Nivel de sensibilidad a la humedad (MSL) |
No sensible |
| Nivel de sensibilidad a la electricidad estática (ESD) |
No sensible |
Especificaciones Técnicas
| Modelo |
ZGXL-MZ2J-5b |
| Tensión de Operación |
5 V |
| Corriente Nominal |
450 mA |
| Corriente Nominal de Descarga 8/20 |
5 kA |
| Corriente Máxima de Descarga 8/20 |
10 kA |
| Tensión Limitada 8/20 μs 5 kA |
1μs Posterior ≤15 V |
| Impulso de tensión por sobretensión 10/700 μs |
6 kV |
| Impulso de tensión por sobretensión 1.2/50 μs |
6 kV |
| Pines Protegidos |
Deux paires de fils（1, 5; 7, 11） |
| Material de la Carcasa |
PBT |
| Par de Apriete: Terminales |
0.5 Nm |
| Color |
Gris frío |
| Grado de Protección de la Carcasa |
IP20 |
| Clasificación de Inflamabilidad |
UL94 V-0 |
| Masa |
< 80 g |
| Período de Garantía |
24 Meses |
Diagrama Esquemático del Circuito

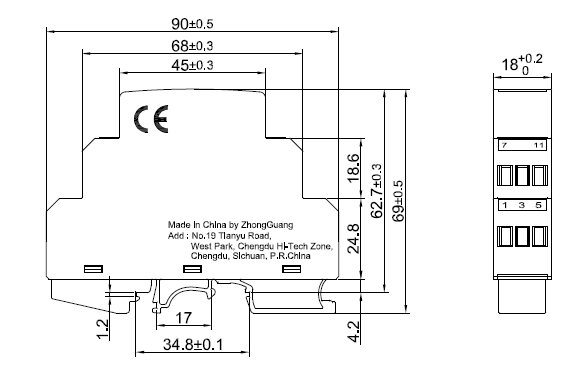

Estructura Externa
Dimensiones externas: 90 mm × 69 mm × 18 mm (largo × ancho × alto)
|
Entrada (conexión de protección contra sobretensiones)
|
1
|
5
|
7
|
11
|
|
Salida (enchufe del equipo)
|
2
|
6
|
8
|
12
|
|
PE (tierra de protección contra rayos)
|
3, 4
|
