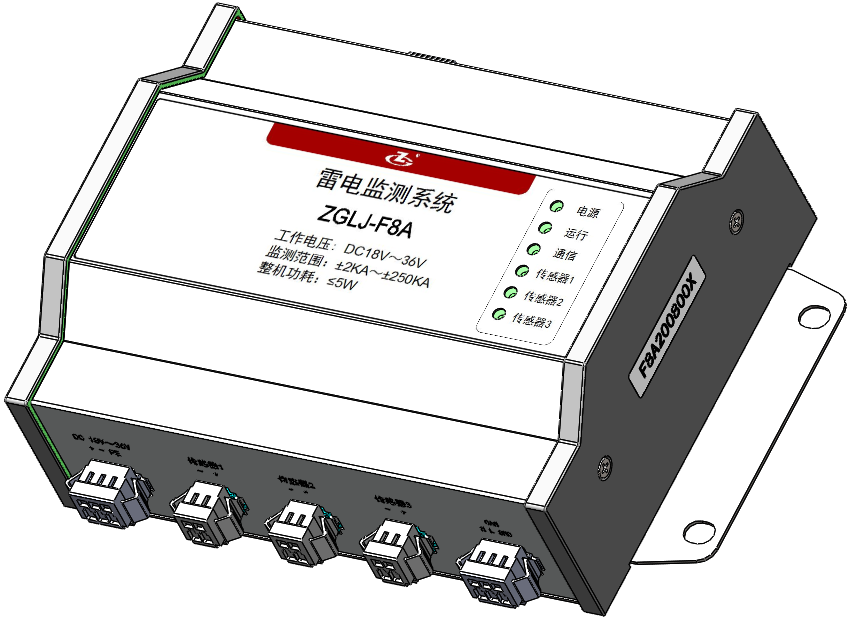

ZGLJ-F8A
Descripción general
Mediante un sensor de corriente de rayo instalado en el canal de descarga de corriente de sobretensión, se puede detectar en tiempo real y con precisión la señal de corriente de sobretensión durante un impacto de rayo y enviarla al monitor de rayos. El monitor de rayos recolecta, calcula y registra el tiempo de ocurrencia de la corriente de sobretensión, el número de veces, el pico y la polaridad, almacenándolos en la memoria interna.
Característica
1. Registro en tiempo real en 3 canales del tiempo de ocurrencia del impacto de rayo, número de veces, pico de corriente de sobretensión, polaridad.
2. Hasta 1.000 registros de datos.
3. Dispone de interfaces Ethernet, CAN (RS485 extensible), RS232; ejecuta el protocolo MODBUS TCP/CANOPEN (uno de los dos) para comunicación remota de datos; la lectura local de datos se puede realizar a través de la interfaz Ethernet.
4. Monitoreo del estado del equipo: monitoreo del estado de funcionamiento del equipo y parámetros clave (monitoreo en tiempo real: estado de conexión del sensor, estado del canal de adquisición, estado de comunicación, temperatura de funcionamiento del equipo, etc.); diagnóstico autónomo periódico del funcionamiento del equipo para asegurar su efectividad.
5. Alta fiabilidad: utiliza conectores anti-aflojamiento importados para asegurar una conexión fiable en entornos con vibraciones; los puertos de alimentación, señalización y comunicación cuentan con protección contra sobretensiones, garantizando el funcionamiento fiable del equipo.
Ambiente de Operación
| Fuente de alimentación |
DC 18 V～36 V |
| Rango de Temperatura |
-40 ℃～70 ℃ |
| Rango de Humedad Relativa |
≤ 95 % |
| Presión atmosférica |
86 kPa～106 kPa |
Configuración del Producto (Configuración Estándar)
| Denominación |
Cantidad |
Unidad |
Observaciones |
| ZGLJ-B5 Monitor de Rayos |
1 |
Unidad |
/ |
| Sensor de Corriente de Rayo |
1 |
Unidad |
ZGCR-48 |
| Software del Centro de Monitoreo |
1 |
Juego |
Un juego una unidad |
Parámetros de rendimiento
| Ítem |
Especificaciones |
| Aplicación de Monitoreo |
Monitoreo de inducción de rayos, Monitoreo de impacto directo de rayo |
| Contenido del Monitoreo |
Tiempo de ocurrencia de la corriente de sobretensión, Pico, Polaridad, Número de veces |
| Pico de Monitoreo de Corriente de Sobretensión |
+250 kA |
| Canal de Monitoreo de Corriente de Sobretensión |
3 Unidad |
| Modo de Comunicación |
Ethernet, CAN (Reservado RS485) |
| Grado de Impermeabilidad (IP) |
IP20 (Tipo interior) |
| Fuente de Alimentación |
DC 18V～36V |
