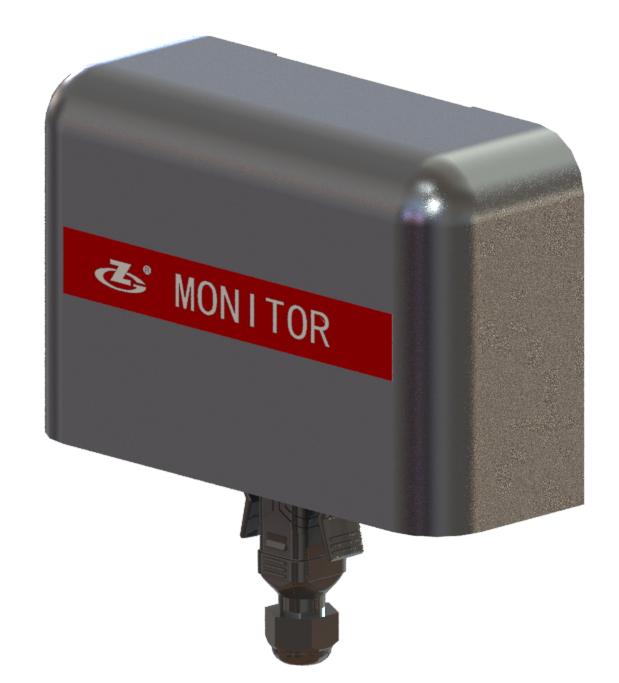

ZGLJ-B5

Descripción general
Es un equipo de monitoreo de rayos que integra el sensor de corriente de rayo, la unidad de procesamiento de datos y la unidad de comunicación. Utiliza bloques de imanes permanentes potentes para adherir el monitor a la superficie de la torre del aerogenerador. El monitor registra la forma de onda de la corriente del impacto de rayo, analiza y obtiene parámetros clave de la forma de onda del rayo y los almacena en la memoria interna. El usuario puede leer la información de monitoreo a través de la interfaz WEB local, o leer los datos de monitoreo mediante los protocolos Modbus TCP/FTP/IEC 60870-5-104. El monitor utiliza una interfaz Ethernet para la lectura y transmisión de datos, y alimentación mediante PoE.

Característica
1. Monitoreo en tiempo real de fallos por rayo: registro en tiempo real del tiempo de ocurrencia de la sobretensión, pico de corriente de rayo, polaridad, número de ocurrencias, tasa de cambio de corriente, cantidad de carga, energía específica.
2. Almacenamiento de datos de gran capacidad: hasta 200 registros de datos.
3. Comunicación de datos: dispone de interfaz Ethernet; interfaz de gestión web/protocolos Modbus TCP/FTP/IEC 60870-5-104 para comunicación de datos local y remota.
4. Salida de alarma: dispone de interfaz de salida de señal de contacto seco para conteo de impactos de rayo, siendo integrable en el sistema de control del usuario.
5. Inyector PoE de un solo puerto: una salida PoE, potencia máxima de salida de 6,5W; batería de litio incorporada, conmutación automática en caso de corte de energía.
6. Monitoreo del estado del equipo: monitoreo del estado de funcionamiento del equipo y parámetros clave (monitoreo en tiempo real: estado del canal de adquisición, estado de comunicación, temperatura de funcionamiento del equipo, etc.); diagnóstico autónomo periódico del funcionamiento del equipo para asegurar su efectividad.
7. Alta fiabilidad: diseño estructural y proceso de fabricación sofisticados, ligero, múltiples capas de aislamiento y materiales impermeables, resistente a altas temperaturas, vibraciones, envejecimiento, corrosión y niebla salina, funcionamiento normal sostenible en entornos hostiles.

Ambiente de Operación

Fuente de alimentación	Alimentación POE
Rango de Temperatura	-40 ℃ ～ 70 ℃
Rango de Humedad Relativa	≤ 95 %
Presión atmosférica	86 kPa ～ 106 kPa

Configuración del Producto (Configuración Estándar)

Denominación	Cantidad	Unidad	Observaciones
ZGLJ-B5 Monitor de Rayos	1	Unidad	/
ZGPOW-5W POE Caja de Control	1	Unidad	/

Parámetros de rendimiento

Ítem	Especificaciones
Aplicación de Monitoreo	Monitoreo de impacto directo de rayo
Contenido del Monitoreo	Tiempo de ocurrencia de la corriente de sobretensión, Pico, Polaridad, Número de veces, Carga, Energía específica, Tasa de cambio de la corriente
Rango de Monitoreo de Pico de Rayo	250 kA
Interfaz de Comunicación	RJ45
Protocolo de Comunicación	Web interfaz de gestión /Modbus TCP/FTP/IEC 60870-5-104 protocolo
Grado de Impermeabilidad (IP)	IP66
Diseño Resistente a la Niebla Salina	C5H
Modo de Alimentación	POE
