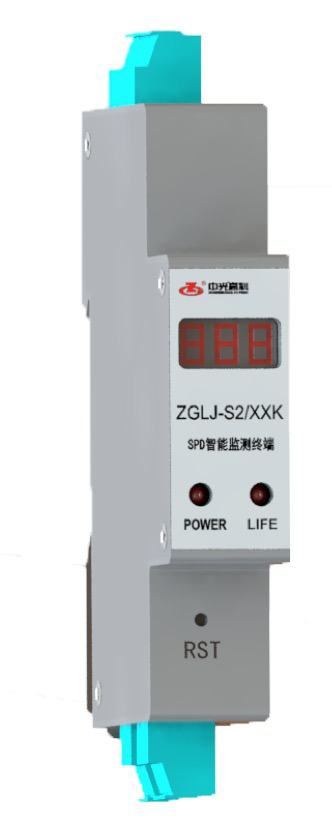

ZGLJ-S2 Monitoreo de Rayos
Descripción general
Incluye un módulo inteligente de monitoreo de rayos de protector contra sobretensiones y software de servidor de monitoreo. Este equipo puede monitorear en tiempo real y con precisión las acciones de alarma del protector contra sobretensiones y el tiempo de dichas acciones, el número de impactos de rayo, la amplitud de los impactos, y alertar sobre la vida útil del protector contra sobretensiones. Transmite la información de datos en tiempo real monitoreada por el módulo inteligente de monitoreo de rayos de protector contra sobretensiones al software del servidor de monitoreo a través del bus RS485. Facilita la evaluación de la efectividad de las instalaciones de protección contra rayos y proporciona una base para el diseño y la modernización de la protección contra rayos en el área monitoreada.
Característica
1. El equipo puede monitorear y recolectar señales de alarma del protector contra sobretensiones.
2. El equipo puede monitorear el pico de la corriente de sobretensión, la polaridad, el número de ocurrencias y el tiempo de ocurrencia.
3. El equipo cuenta con una pantalla digital que muestra en tiempo real el último recuento de impactos de rayo y señales de alarma de degradación.
4. El equipo tiene una función de alerta temprana de tendencia de degradación del protector contra sobretensiones e indica la alarma de vida útil del protector contra sobretensiones a través del indicador LED LIFE.
5. El equipo transmite los datos recopilados al sistema de control superior (ordenador central) a través del bus RS485.
6. El software del sistema de control superior puede mostrar el número de impactos de rayo, la amplitud de los impactos, la polaridad de los impactos y el tiempo de ocurrencia.
7. Muestra en tiempo real las señales de alarma del protector contra sobretensiones y el tiempo de ocurrencia de la alarma.
8. Permite consultar la información del equipo y el estado de funcionamiento de todos los dispositivos.
9. Permite la configuración remota de todos los dispositivos.
Ambiente de Operación
| Ítem |
Valor nominal |
| Fuente de alimentación |
DC: 12 V ±10% |
| Rango de Temperatura |
-40 ℃～85 ℃ |
| Rango de Humedad Relativa |
≤95 % |
| Presión atmosférica |
86 kPa～106 kPa |
Configuración del Producto (Configuración Estándar)
| Denominación |
Cantidad |
Unidad |
Observaciones |
| ZGLJ-S2/XXK Módulo de monitoreo inteligente de SPD |
1 |
Unidad |
/ |
| Servidor de Monitoreo |
1 |
Unidad |
Seleccionar sensor según la posición de instalación |
| Servidor de Monitoreo |
1 |
Unidad |
Opcional |
| Software del Servidor de Monitoreo |
1 |
Juego |
Una unidad |
ZGLJ-S2/XXK: "XX" representa la amplitud máxima de la corriente de sobretensión (FS) monitoreada por el sistema de protectores contra sobretensiones inteligente. Por ejemplo, el sistema de monitoreo inteligente de protectores contra sobretensiones ZGLJ-S2/20K indica que la amplitud máxima de la corriente de sobretensión monitoreada es de 20 kA.
Parámetros de rendimiento
| Ítem |
Valor nominal |
| Aplicación de Monitoreo |
Monitoreo de protectores contra sobretensiones, Monitoreo de inducción de rayos |
| Contenido del Monitoreo |
Tiempo de ocurrencia de la corriente de sobretensión, Pico, Polaridad, Número, Estado del seccionador |
| Amplitud Máxima de Medición (FS) |
20 kA~80 kA
(Valor preferido: 20 kA, 40 kA, 60 kA, 80 kA) |
| Tiempo de Alarma |
DD/MM/AAAA HH:MM:SS.ms |
| Canal de Monitoreo de Señal de Alarma del protector contra sobretensiones |
1 Unidad |
| Modo de Comunicación |
RS485 Bus |
| Grado de Protección de la Carcasa |
IP30 |
| Tipo de Montaje |
De montaje en carril DIN |
| Tensión de Operación |
DC: 9～12V |
