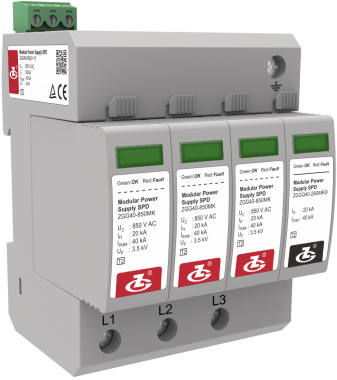

| Modelo |
ZGG40-850(3+1)f |
| Protector contra sobretensiones según IEC 61643-11 |
Class Ⅱ |
| Protector contra sobretensiones según EN 61643-11 |
Type 2 |
| Tensión Máxima de Servicio Continuo Uc |
850 V AC |
| Frecuencia de Operación |
50/60 Hz |
| Corriente Nominal de Descarga In (8/20 μs) |
20 kA |
| Corriente Máxima de Descarga Imax (8/20 μs) |
40 kA |
| Nivel de Protección de Tensión Up |
4.0 kV |
| Fusible de Respaldo Máximo |
80 A gL/gG |
| Modo de Conexión |
En paralelo |
| Modo de Protección |
L-PE |
| Tiempo de Respuesta tA |
≤100 ns |
| Sección Transversal del Conductor de Cobre para Terminales de Conexión |
Cable multinúcleo: 1.5 mm2~25 mm2
Cable unifilar: 1.5 mm2~35 mm2 |
| Sección Máxima de Cableado para Interfaz de Señalización Remota |
1.5 mm2 |
| Capacidad de los Contactos de Alarma por Señalización Remota |
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A |
| Par de Apriete: Terminales / Interfaz de Señalización Remota |
2.5 N•m /0.25 N•m |
| Grado de Protección de la Carcasa (Código IP) |
IP 20 |

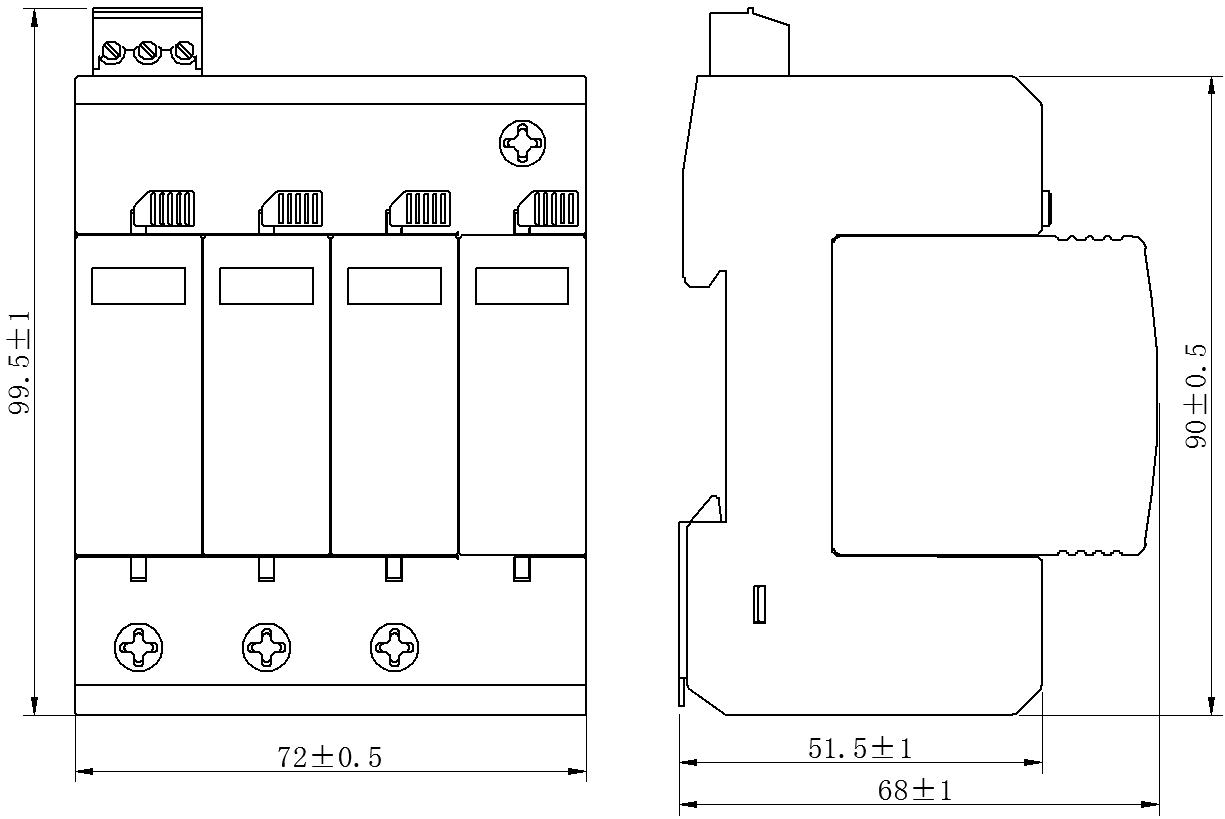

| Dimensiones Externas |
90 mm×72 mm×68 mm (No incluye terminales de señalización remota) |
| Forma de Montaje |
35 mm Carril estándar (DIN) |
| Clasificación de Inflamabilidad |
UL94 V-0 |
