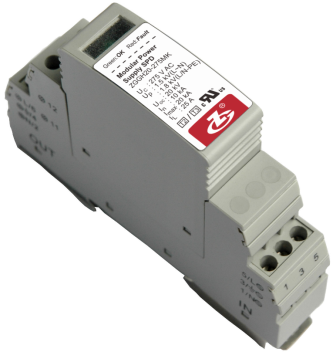

Descripción general
Compuesto por un cabezal de módulo de potencia y una base, utilizado para la protección de Tipo 2 y Tipo 3 en sistemas de CA(+ — -, - — PE), conectado en serie o paralelo entre la fuente de alimentación de CA y el equipo del sistema, para proteger contra daños causados por impulsos de sobretensión y sobretensiones transitorias originadas por factores externos (rayos, interferencias de radiación electromagnética, etc.) o internos del sistema (efectos de conmutación del sistema, arranque y parada de cargas inductivas y capacitivas, etc.).

Característica
1. Los módulos enchufables tienen protección contra inversión de conexión.
2.
Baja tensión residual.

3. Protección contra sobrecalentamiento.
4. Indicación de fallo y contacto seco para alarma remota centralizada.
5. Grado de protección de la carcasa IP20, clasificación de inflamabilidad UL 94 V-0.

Estándares Aplicables
IEC 61643-1: 2005; UL 1449 Ed.4

Ambiente de Operación
Rango de Temperatura -40 ℃~80 ℃
Rango de Humedad Relativa 5 %~95 %
Rango de Altitud -500 m~﹢4000 m
Especificaciones Técnicas
Modelo ZGGH20-275
Protector contra sobretensiones según IEC 61643-1 Class Ⅱ, Class Ⅲ
Protector contra sobretensiones según EN 61643-11 Type 2, Type 3
Tensión Máxima de Servicio Continuo Uc  275 V AC
Corriente Nominal de Descarga In (8/20 μs) 10 kA
Corriente Máxima de Descarga Imax (8/20 μs) 20 kA
Nivel de Protección de Tensión Clase II Up  L-N: 1.5 kV; L/N-PE: 1.8 kV
Nivel de Protección de Tensión Clase III Up L-N: 1.5 kV; L/N-PE: 1.5 kV
Onda Combinada Uoc 20 kV
Tensión Limitada (6kV 1.2/50 μs, 3kA 8/20 μs) L-N: 1.1 kV; L/N-PE: 1.1 kV
Corriente Nominal de Carga IL 25 A
Fusible de Respaldo Máximo 25 A gL/gG
Modo de Conexión Conexión en serie, En paralelo
Modo de Protección L-N; L/N-PE
Tiempo de Respuesta tA L-N: ≤25 ns; L/N-PE: ≤100 ns
Sección Transversal del Conductor de Cobre para Terminales de Conexión Cable multinúcleo: 0.2 mm2~2.5 mm2
Cable unifilar :  0.2 mm2~4 mm2
Sección Máxima de Cableado para Interfaz de Señalización Remota 2.5 mm2
Capacidad de los Contactos de Alarma por Señalización Remota AC: 250 V/0.75 A   125 V/3 A    DC: 30 V/2 A
Par de Apriete: Terminales / Interfaz de Señalización Remota 1.0 N•m
Grado de Protección de la Carcasa (Código IP) IP 20
Sistema de Aplicación TN, TT
 Dimensiones Externas 90 mm×18 mm×69 mm (No incluye terminales de señalización remota)
Forma de Montaje 35 mm Carril estándar (DIN)
Clasificación de Inflamabilidad UL94 V-0

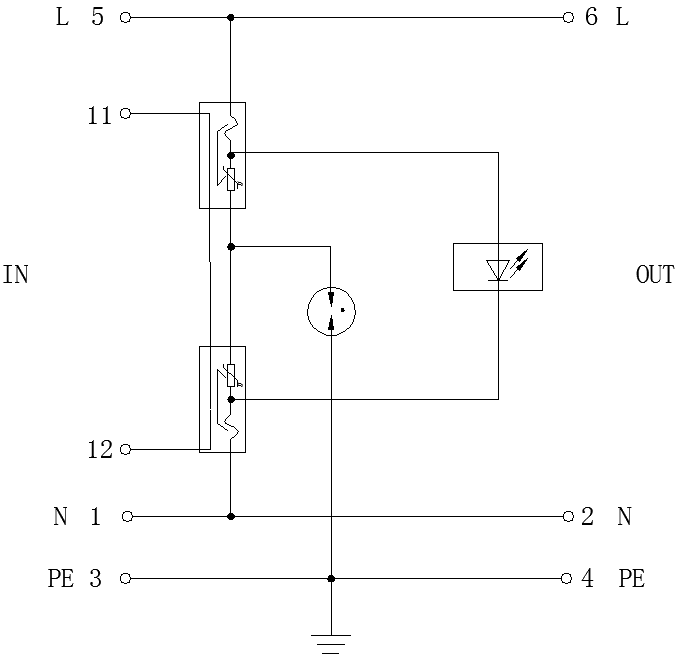

Diagrama Esquemático del Circuito



Estructura Externa
