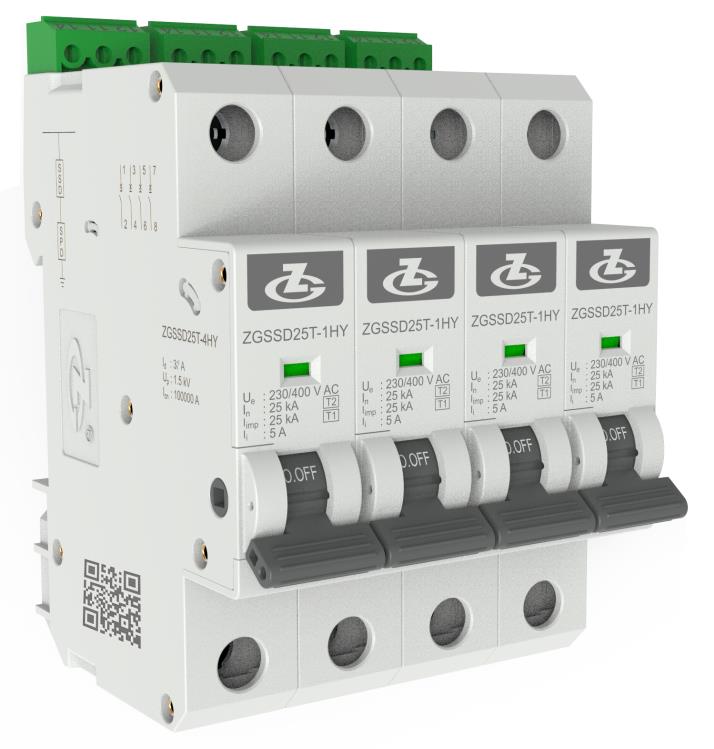

| Modelo |
ZGSSD25T-1HY |
ZGSSD25T-2HY |
ZGSSD25T-3HY |
ZGSSD25T-4HY |
| SSD según NB/T 42150 |
Class Ⅰ, Class Ⅱ |
| Tensión nominal de operación Ue |
230/400 V AC |
| Frecuencia de Operación |
50/60 Hz |
| Tensión nominal de aislamiento Ui |
690 V AC |
| Corriente Nominal de Descarga In (8/20 μs) |
25 kA |
| Corriente Impulsional de Descarga Iimp (10/350 μs) |
25 kA |
| Nivel de Protección de Tensión Up |
1.5 kV |
| Corriente mínima de acción instantánea Ii |
5 A |
| Corriente mínima de acción con retardo Id |
 |
| Capacidad nominal de cortocircuito Icn |
100 kA |
| Número de polos |
1P |
2P |
3P |
4P |
| Sección Transversal del Conductor de Cobre para Terminales de Conexión |
Cable flexible: 1.5 mm2～25 mm2, Cable rígido: 1.5 mm2～35 mm2 |
| Sección transversal del conductor de cobre para terminales de conexión de señalización remota |
0.5 mm2～1.5 mm2 |
| Capacidad de los Contactos de Alarma por Señalización Remota |
AC: 250 V/0.5 A, 125 V/1 A; DC: 30 V/0.1 A |
| Par de Apriete: Terminales / Interfaz de Señalización Remota |
2.5 N•m /0.25 N•m |
| Sistema de Aplicación |
TN, TT |
| Forma de Montaje |
Carril de 35 mm (tipo TH 35 según IEC/EN 60715) |

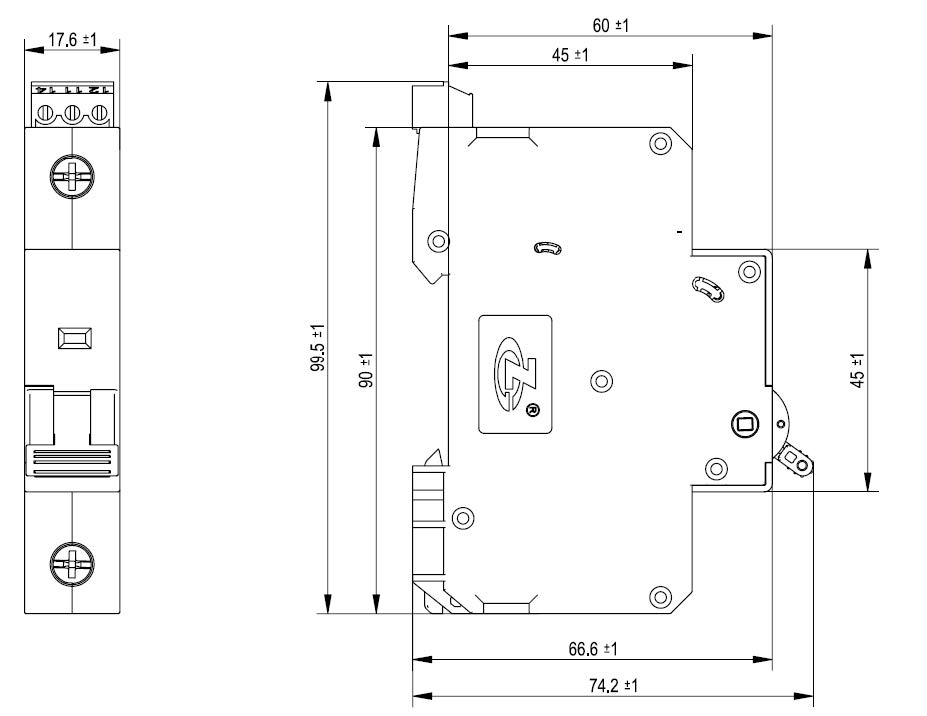

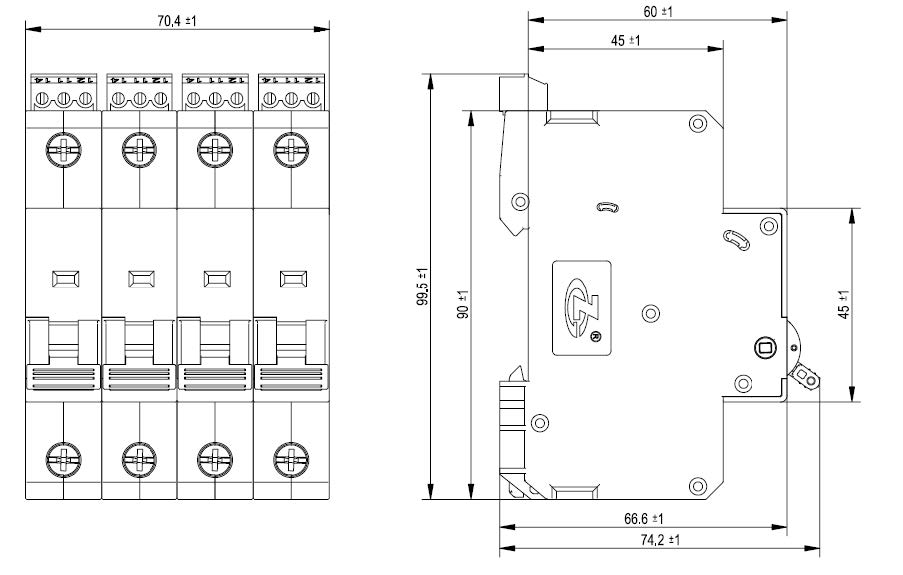

| Dimensiones Externas |
90 mm×17.6 mm×74.2 mm (Dimensiones sin incluir señalización remota) |
90 mm×35.2 mm×74.2 mm (Dimensiones sin incluir señalización remota) |
90 mm×52.8 mm×74.2 mm (Dimensiones sin incluir señalización remota) |
90 mm×70.4 mm×74.2 mm (Dimensiones sin incluir señalización remota) |
| Grado de Protección de la Carcasa |
IP20 |
| Clasificación de inflamabilidad de la carcasa |
UL 94 V-0 |
