Descripción general
Este producto integra la protección de la fuente de alimentación y la señal de vídeo. Emplea una carcasa metálica de apariencia atractiva, fácil instalación y cableado, está provisto de funciones de protección contra corrosión e incendios, apantallamiento electromagnético e indicación de fallo. La sección de alimentación es monofásica y en serie, adecuada para diversos equipos electrónicos y eléctricos de 220 (50/60Hz) CA con una corriente de carga no superior a 4A. La sección de señal de vídeo es adecuada para la protección de cámaras y otros equipos. El blindaje del conector RJ45 y la carcasa completa del producto actúan como SE (tierra de señal) y están interconectados.
Estándares Aplicables
GB 18802.1-2002; GB/T 18802.21-2004
| Alimentación |
| Tensión de Operación |
220 V AC |
| Tensión Máxima de Servicio Continuo |
385 V AC |
| Corriente Nominal de Carga |
4 A |
| Corriente Nominal de Descarga 8/20 μs |
10 kA |
| Corriente Máxima de Descarga 8/20 μs |
20 kA |
| Tensión Limitada 8/20μs 10 kA |
≤ 1.2 kV |
| Modo de Protección |
L-PE; N-PE |
| Dimensiones Externas |
138*76.5*40.5 mm |
| Masa |
≤ 350 g |
| La parte de video |
| Forma de Conexión |
Conector RJ45 |
| Pines Protegidos |
1, 2; 3, 6 |
| Tensión Máxima de Servicio Continuo |
5 V |
| Velocidad de Transmisión |
100 Mbit/s |
| Pérdida de Inserción |
≤ 1 dB |
| Limitación de sobretensiones 10/700 μs |
≤ 30 V |
| Limitación de sobretensiones 1.2/50 μs; 8/20 μs |
L-L |
600 V; 300 A |
≤ 70 V |
| L-PE |
6 kV; 3 kA |
≤ 150 V |
| Capacidad de Resistencia a Impulsos 1.2/50 μs; 8/20 μs |
L-L |
600 V; 300 A |
| L-PE |
6 kV; 3 kA |
| SE-PE |
10 kV; 5 kA |

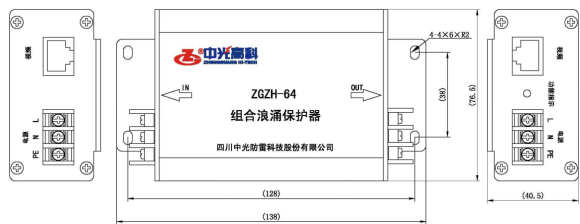

Estructura Externa
