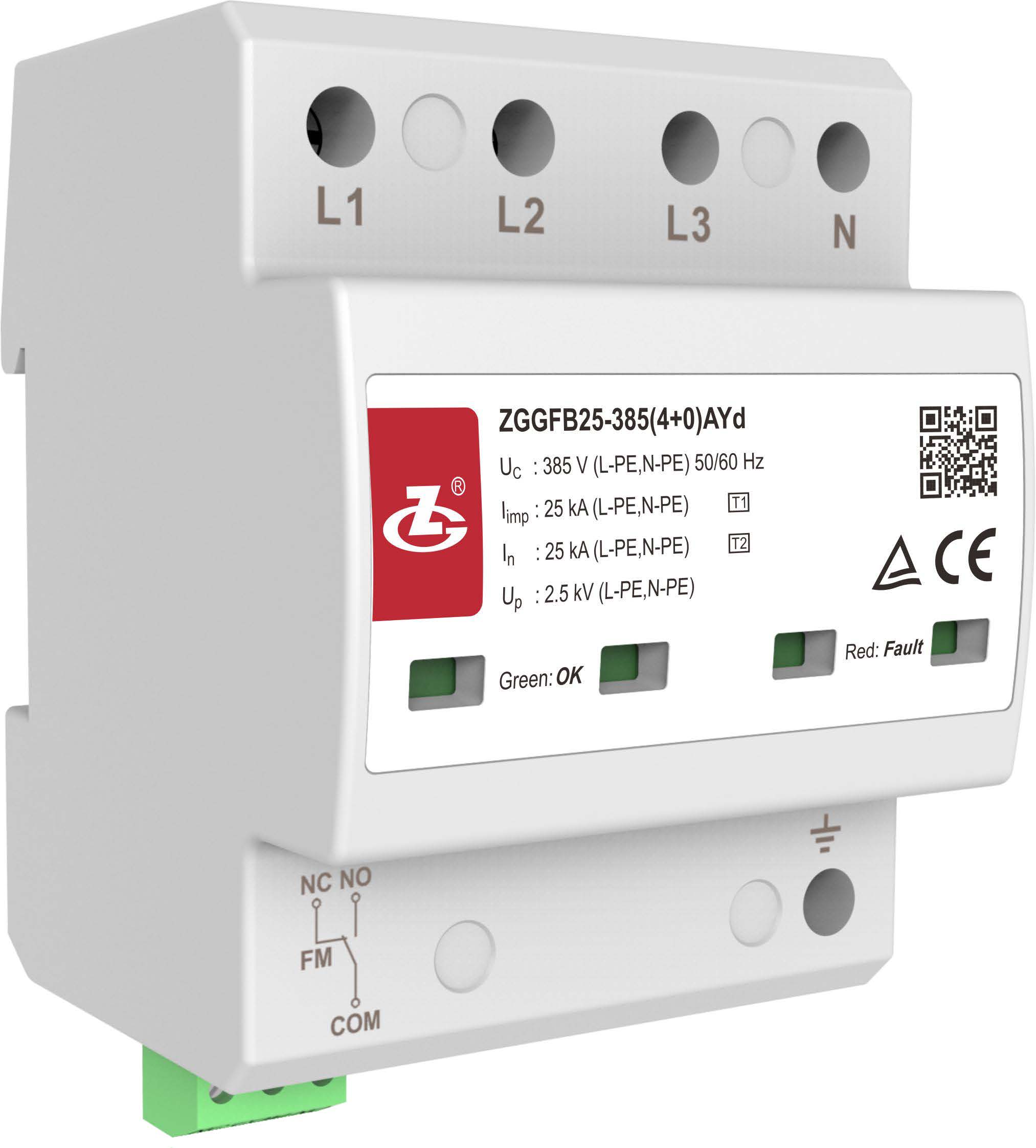

| Modèle |
ZGGFB25-385(1+1)AYd1 |
ZGGFB25-385(3+1)AYd1 |
ZGGFB25-385(3+1)AYd |
| SPD Conformément à la norme IEC 61643-11 |
Class Ⅰ+ Class Ⅱ |
| SPD Conformément à la norme en 61643-11 |
Type 1+Type 2 |
| Nombre de ports |
Port unique |
| Mode d'accès |
En parallèle |
| Tension du réseau électrique du système protégé U0 (L-N Tension de phase) |
230 V 50/60 Hz |
| Tension de fonctionnement continue maximale Uc |
385 V (L-N), 255 V (N-PE) 50/60 Hz |
| Type de système BT |
TN, TT |
| Mode de protection |
L-N, N-PE |
| Courant de décharge nominal In (8/20 μs) |
25 kA (L-N), 50 kA (N-PE) |
25 kA (L-N), 100 kA (N-PE) |
| Courant de décharge d'impulsionIimp (10/350 μs) |
25 kA (L-N), 50 kA (N-PE) |
25 kA (L-N), 100 kA (N-PE) |
| Sa variation du courant Q |
12.5 As (L-N), 25 As (N-PE) |
12.5 As (L-N), 50 As (N-PE) |
| Sa charge W/R |
156 kJ/Ω (L-N), 625 kJ/Ω (N-PE) |
156 kJ/Ω (L-N), 2500 kJ/Ω (N-PE) |
| Niveau de protection contre la tension UP |
2.5 kV |
| Tension limite de mesure UL (at Iimp) |
≤ 1.0 kV (après 10 μs) |
| Courant nominal de fuite de coupure Ifi |
3 kA (à 385 V a.c.) |
| Courant nominal de court-circuit ISCCR |
3 kA |
| Capacité de tenue à la surtension transitoire (10/350 μs) |
12,5 kA (10 Coups, Intervalle de 5 min) |
| Temps de réponse tA |
≤ 100 ns |
| Courant de fuite |
≤ 1 mA |
| Courant résiduel IPE |
≤ 1 mA |
| Surtensions transitoires (TOV) |
UT =442 V, tT =120 min |
| Scénarios d’application |
À l'intérieur |
| Mode d'installation |
Rail DIN 35 mm (type TH 35, conforme à IEC/EN 60715) |
| Indication d'état local |
État normal : vert ; état défaillant : rouge
|
| Superficie du fil conducteur à serrer par la borne d'alimentation |
6 mm2~25 mm2 Câble multi-conducteur |
| Moment de torsion : borne de raccordement/interface de télésignalisation |
2.5 N·m/0.25 N·m |
| Paramètres de câblage pour télésignalisation |
AC: 250 V/0.5 A, 125 V/1 A; DC: 30 V/0.1 A |
| Section du fil conducteur à serrer à l'interface de télésignalisation |
0.5 mm2~1.5 mm2 |
| Durée de stockage |
2 années |
| Durée de conservation |
2 années |
