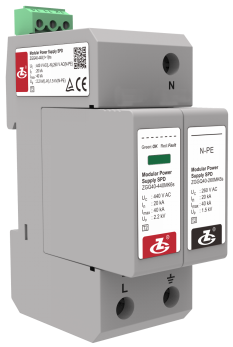

Modèle
|
ZGG40-75(1+1)hs
|
ZGG40-275(1+1)hs
|
ZGG40-320(1+1)hs
|
|
SPD conformément à la norme IEC 61643-11
|
Class Ⅰ and Class Ⅱ
|
Class Ⅱ
|
|
SPD conformément à la norme EN 61643-11
|
Type 1 and Type 2
|
Type 2
|
|
Tension de fonctionnement continue maximale Uc
|
L-N: 75 V AC, 100 V DC
N-PE: 150 V AC
|
L-N: 275 V AC
N-PE: 260 V AC
|
L-N: 320 V AC
N-PE: 260 V AC
|
|
Fréquence de fonctionnement
|
/
|
50/60 Hz
|
|
Courant de décharge nominal In (8/20 μs)
|
L-N: 15 kA, N-PE: 20 kA
|
20 kA
|
|
Courant de décharge maximal Imax (8/20 μs)
|
40 kA
|
|
Courant de décharge d'impulsion Iimp (10/350 μs)
|
L-N: 4 kA
|
/
|
|
Niveau de protection contre la tension Up
|
L-N: 0.65 kV
N-PE: 1 kV
|
L-N: 1.4 kV
N-PE: 1.5 kV
|
L-N: 1.6 kV
N-PE: 1.5 kV
|
|
Courant nominal de fuite de coupure Ifi
|
N-PE: 100 Arms
|
|
Fusible de secours maximal
|
63 A gL/gG
|
80 A gL/gG
|
|

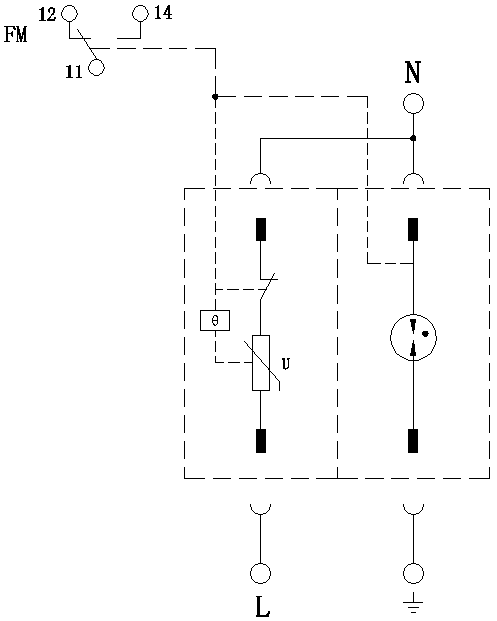

Mode de connexion
|
En parallèle
|
|
Mode de protection
|
L (＋) -N (－), N (－) -PE
|
L-N, N-PE
|
|
Temps de réponse tA
|
L-N: ≤ 25 ns; N-PE: ≤ 100 ns
|
|
Section du fil conducteur en cuivre connecté à la borne
|
Câble multi-conducteur : 1.5 mm2～25 mm2
Câble monoconducteur : 1.5 mm2～35 mm2
|
|
Surface maximale de connexion de l'interface de télésignalisation
|
1.5 mm2
|
|
Intensité du contact d'alarme de télésignalisation
|
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A
|
|
Moment de torsion : borne de raccordement/interface de télésignalisation.
|
2.5 N•m /0.25 N•m
|
|
Indice de protection de l'enveloppe (code)
|
IP 20
|
|
Système d’application
|
TN, TT
|
TT, TN
|
TT, TN
|
|
Type d’installation
|
35 mm Rail standardisé
|
|
Niveau ignifuge
|
UL94 V-0
|
