Modèle
|
ZGGB40-385(1+1)
|
|
SPD conformément à la norme IEC 61643-1/11
|
Class Ⅱ
|
|
SPD conformément à la norme EN 61643-11
|
Type 2
|
|
Tension de fonctionnement continue maximale Uc
|
385 V AC
|
255 V AC
|
|
Fréquence de fonctionnement
|
50/60 Hz
|
|
Courant de décharge nominal In (8/20 μs)
|
20 kA
|
|
Courant de décharge maximal Imax (8/20 μs)
|
40 kA
|
|
Niveau de protection contre la tension Up
|
2.0 kV
|
1.5 kV
|
|
Courant nominal de fuite de coupure Ifi
|
/
|
100 Arms
|
|
Mode de connexion
|
En parallèle
|
|
Mode de protection
|
L-N
|
N-PE
|
|
Temps de réponse tA
|
≤ 25 ns
|
|
Section du fil conducteur en cuivre connecté à la borne
|
Câble multi-conducteur : 1.5 mm2～25 mm2
Câble monoconducteur : 1.5 mm2～35 mm2
|
|
Section du fil conducteur en cuivre connecté à l'interface de télésignalisation
|
0.5～1.5 mm2
|
|
Intensité du contact d'alarme de télésignalisation
|
AC: 125 V/0.5 A DC: 30 V/0.1 A
|
|
Moment de torsion : borne de raccordement/interface de télésignalisation.
|
2.5 N•m /0.25 N•m
|
|
Indice de protection de l'enveloppe (code)
|
IP 20
|
|
Système d’application
|
TT, TN
|
|

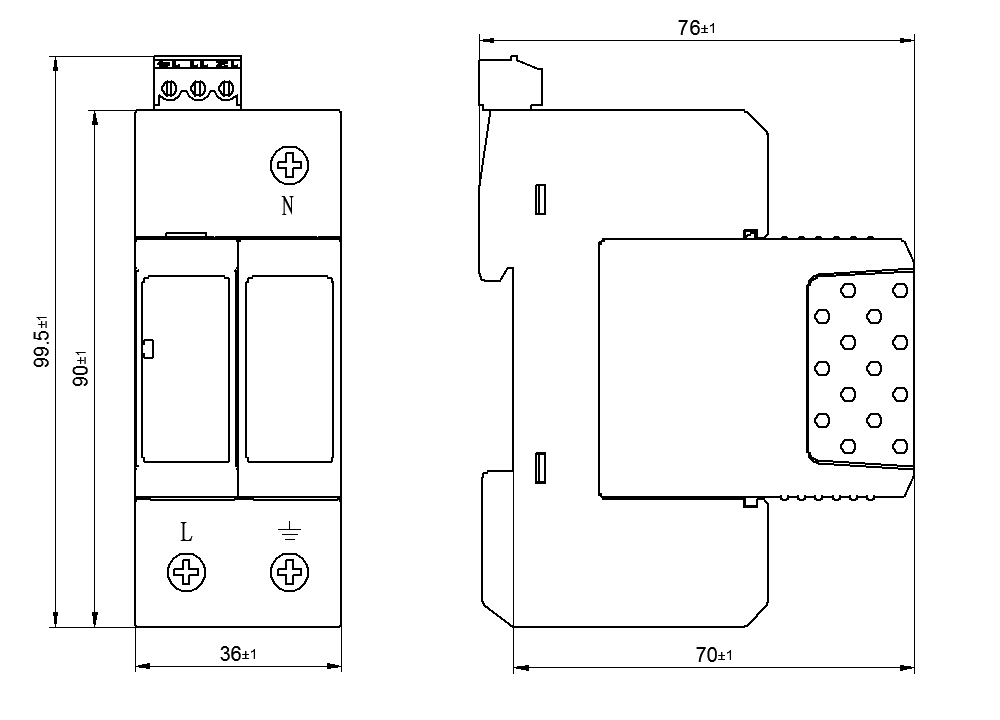

Dimensions extérieures
|
90 mm×36 mm×76 mm (Sauf la borne de télésignalisation)
|
|
Type d’installation
|
35 mm Rail standardisé
|
|
Niveau ignifuge
|
UL94 V-0
|
