Résumé
ZGGB40-385(4+0) Constitué d'un module d'alimentation de type varistance et d'un siège, le parafoudre sert respectivement à la protection de type 2 pour L-N et N-PE. Le présent dispositif intègre un fusible, éliminant le besoin de fusible de secours externe et réduisant ainsi l'espace nécessaire pour l'installation.
Caractéristique
1. Ses modules enfichables sont prévus des fonctions anti-dévirage et de prévention d’insertion mutuelle.
2. Il n'est pas nécessaire d'utiliser un fusible de secours externe.
3. Ce produit se caractérise par une haute capacité de décharge et d'une basse tension résiduelle.
4. Il dispose d'une protection contre la surchauffe et les surintensités.
5. Il a l'avantage d'un indicateur de défaillance et d'un contact sec pour une alarme donnée par télésignalisation centralisée.
6. Son enveloppe est munie d'un indice de protection IP 20 et d'un indice d'inflammabilité UL 94 V-0.
Normes applicables
IEC 61643-11: 2011
Environnement d’utilisation
|
Plage de température
|
-40 ℃～80 ℃
|
|
Plage d’humidité relative
|
Pas supérieur à 95% (25℃)
|
|
Altitude
|
-500 m～﹢4000 m
|
Spécifications techniques
|
Modèle
|
ZGGB40-385(4+0)
|
|
SPD conformément à la norme IEC 61643-1/11
|
Class Ⅱ
|
|
SPD conformément à la norme EN 61643-11
|
Type 2
|
|
Tension de fonctionnement continue maximale Uc
|
385 V AC
|
|
Fréquence de fonctionnement
|
50/60 Hz
|
|
Courant de décharge nominal In (8/20 μs)
|
20 kA
|
|
Courant de décharge maximal Imax (8/20 μs)
|
40 kA
|
|
Niveau de protection contre la tension Up
|
2.0 kV
|
|
Mode de connexion
|
En parallèle
|
|
Mode de protection
|
L/N-PE
|
|
Temps de réponse tA
|
≤ 25 ns
|
|
Section du fil conducteur en cuivre connecté à la borne
|
Câble multi-conducteur : 1.5 mm2～25 mm2
Câble monoconducteur : 1.5 mm2～35 mm2
|
|
Section du fil conducteur en cuivre connecté à l'interface de télésignalisation
|
0.5～1.5 mm2
|
|
Intensité du contact d'alarme de télésignalisation
|
AC: 125 V/0.5 A DC: 30 V/0.1 A
|
|
Moment de torsion : borne de raccordement/interface de télésignalisation
|
2.5 N•m /0.25 N•m
|
|
Indice de protection de l'enveloppe (code)
|
IP 20
|
|
Système d’application
|
TN-S
|
|
Dimensions extérieures
|
90 mm×72 mm×76 mm (Sauf la borne de télésignalisation)
|
|
Type d’installation
|
35 mm Rail standardisé
|
|
Niveau ignifuge
|
UL94 V-0
|

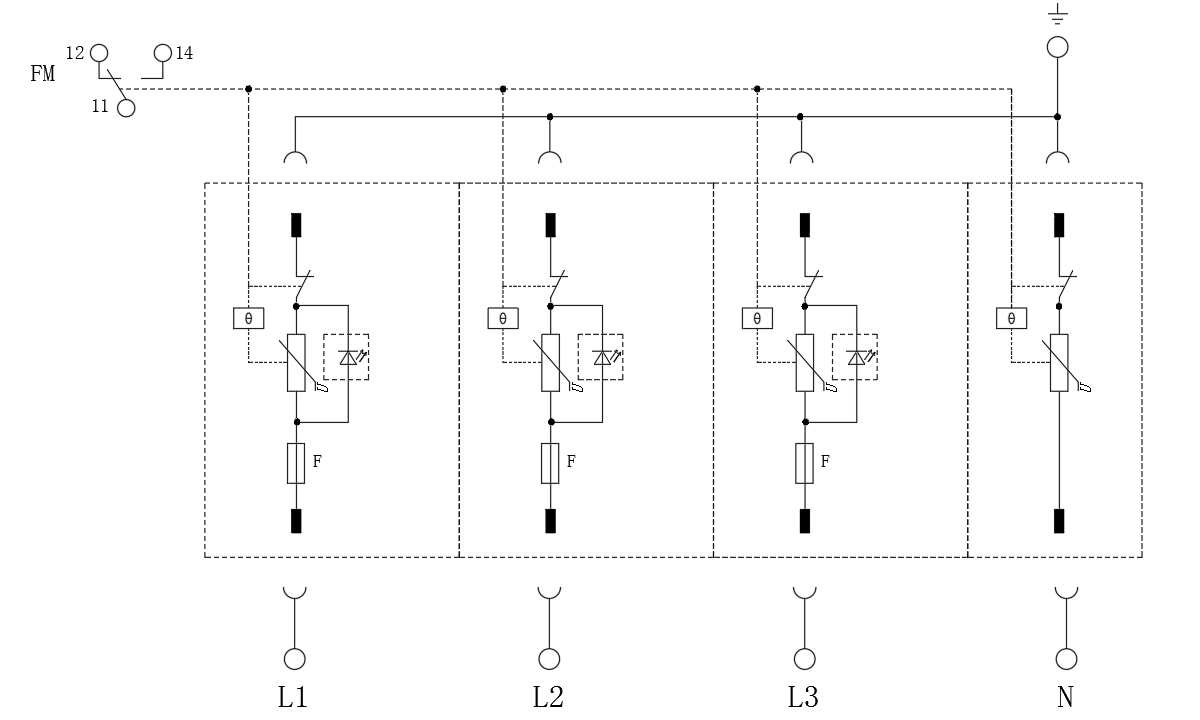

Schéma du principe de circuit

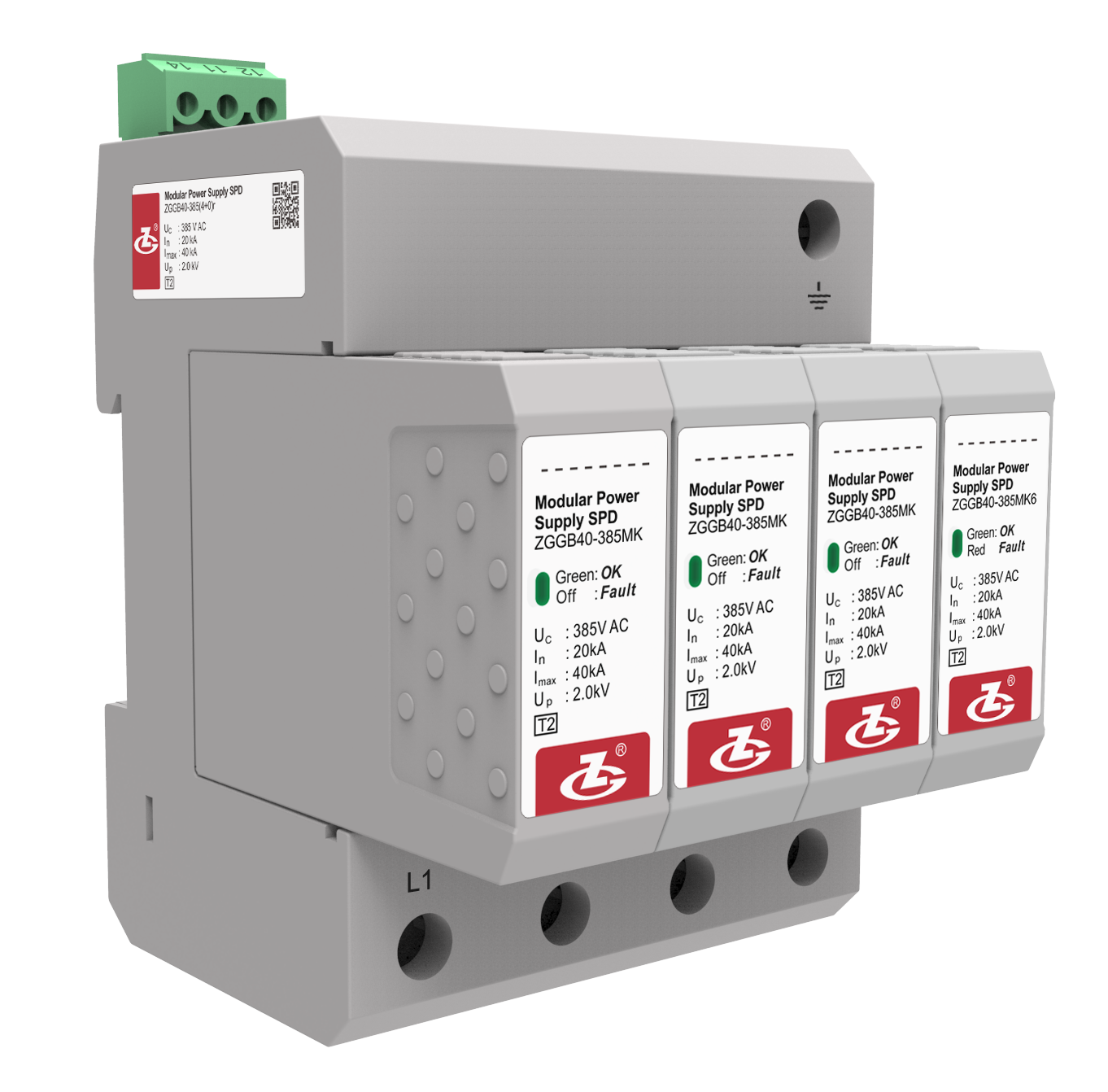

Structure externe
