Résumé
ZGXL-MZ2J-5b Ce parafoudre est destiné à la protection des dispositifs, par exemple, les réseaux d'interconnexion pour contrôle industriel, les interfaces RS485/422, les lignes spécialisées, les circuits de commande et d'instrumentation automatiques, les fils de données, ainsi que les appareils téléphoniques et les télécopieurs. Le dispositif adopte une protection à deux niveaux : le premier niveau décharge le courant, tandis que le second niveau se repose sur la tension de clamping. En cas d'une impulsion électromécanique de foudre ou d'une surtension transitoire sur la ligne de transmission, le parafoudre détourne le courant de fuite et le courant d'appel vers la terre et maintient la surtension de foudre et de surtension dans une plage autorisée par l'équipement, garantissant ainsi la sécurité de l'équipement.
Caractéristique
Le présent produit se caractérise par une capacité de décharge élevée, une réponse rapide (en : ns) et un faible niveau de protection, met en connexion par les cosses à bornes et monté facilement sur rail standard.
Normes applicables
GB/T 18802.21
Environnement d’utilisation
|
Plage de température
|
-40 ℃～85 ℃
|
|
Plage d’humidité relative
|
≤90% (25℃)
|
|
Altitude
|
-Pas plus que 4000m
|
|
Durée de stockage
|
24 Mois
|
|
Niveau de sensibilité à l'humidité
|
Non sensible
|
|
Niveau de sensibilité aux décharges électrostatiques
|
Non sensible
|
Spécifications techniques
|
Modèle
|
ZGXL-MZ2J-5b
|
|
Tension de service
|
5 V
|
|
Courant nominal
|
450 mA
|
|
Courant de décharge nominal (8/20 μs)
|
5 kA
|
|
Courant de décharge maximal (8/20 μs)
|
10 kA
|
|
Tension limite (8/20 μs 5 kA)
|
1μs Postérieur ≤ 15 V
|
|
Surtension transitoire de choc (10/700 μs)
|
6 kV
|
|
Surtension transitoire de choc (1.2/50 μs)
|
6 kV
|
|
Broche protégée
|
Deux paires de fils (1, 5; 7, 11)
|
|
Matériaux de l'enveloppe
|
PBT
|
|
Moment de torsion: borne de raccordement
|
0.5 Nm
|
|
Couleur
|
Dris froid
|
|
Indice de protection de l'enveloppe
|
IP20
|
|
Niveau ignifuge
|
UL94 V-0
|
|
Masse
|
< 80 g
|
|
Période de garantie
|
24 Mois
|

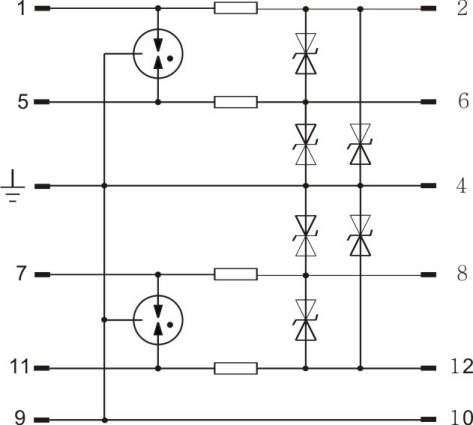

Schéma du principe de circuit

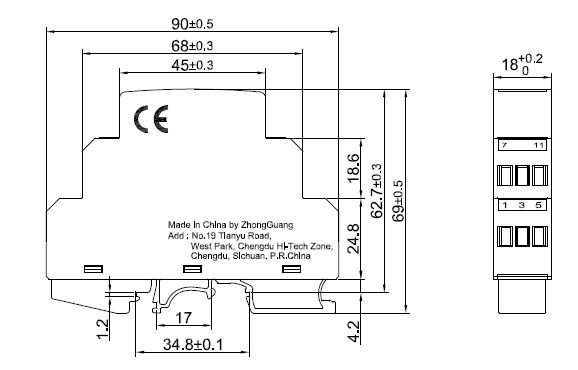

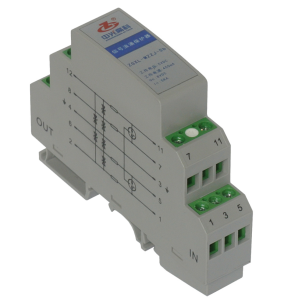

Structure externe
Dimensions extérieures : 90mm×69mm×18mm (Longueur × Largeur × Hauteur)
|
Entrées (Sortie parafoudre)
|
1
|
5
|
7
|
11
|
|
Sorties (Côté appareil)
|
2
|
6
|
8
|
12
|
|
PE (Terre foudre)
|
3, 4
|
