Résumé

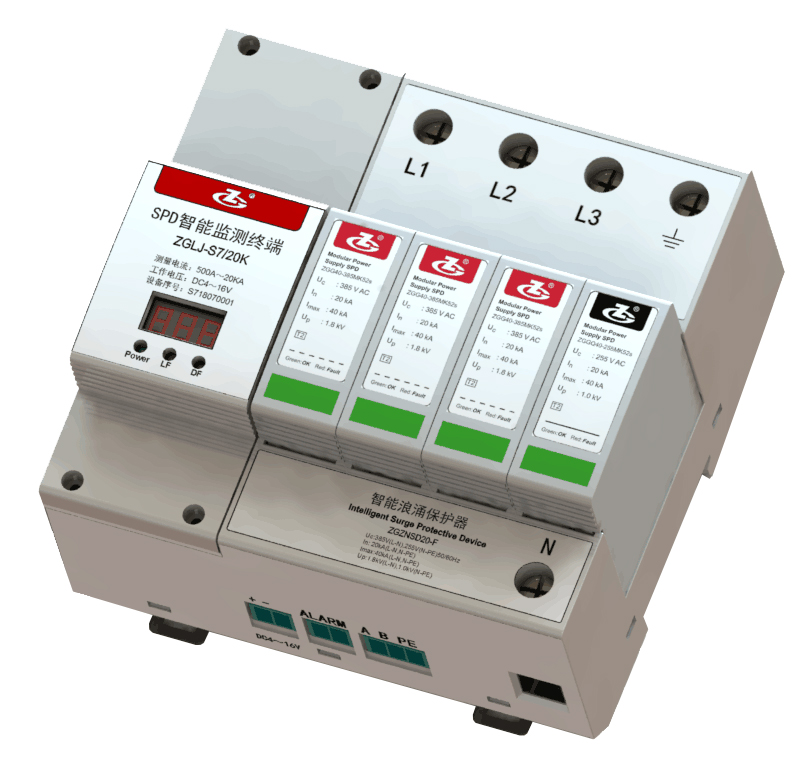

Un produit de protection contre les surtensions à haute performance et haute intelligence, capable de répondre à une automatisation avancée et à une surveillance à distance, est développé et fabriqué par ZG. Le présent produit intègre un parafoudre (SPD), un module de surveillance, un capteur de foudre et de courant de fuite. Il peut transmettre en temps réel l'état de fonctionnement et les paramètres du parafoudre (SPD) au terminal de surveillance via le bus de l'équipement et le réseau, permettant au personnel de surveiller ces données en temps réel, d'effectuer une maintenance rapide en cas de défaillance et d'assurer un fonctionnement sûr et sans heurts du système.
Normes applicables
IEC 61643-11: 2011; EN 61643-11: 2012; UL 1449 Ed.4
Principe de fonctionnement
Lors d'une surtension, le courant d'appel pénètre dans l'équipement via le fil de phase. Le capteur de foudre sur l'équipement capte les signaux de courant d'appel, effectue un réglage du signal, une conversion analogique-numérique et un traitement algorithmique. Ainsi, il détermine la fréquence d'actions du parafoudre (SPD), l'intensité du courant d'appel et le temps d'action du parafoudre (SPD), tout en émettant une alarme.
Simultanément, l'équipement surveille le signal d'alarme donnée par une télésignalisation du parafoudre (SPD) et le courant de fuite opérationnel du MOV. Une fois que le processeur encode toutes les informations de données collectées, les données agrégées sont finalement transmises au centre de surveillance via le bus RS485.
Le logiciel de surveillance du système affiche en temps réel l'état de fonctionnement du parafoudre et détermine son état de dégradation en fonction des paramètres de courant d'appel et du courant de fuite opérationnel du MOV.
Caractéristique
Surveillance en temps réel de l'état de fonctionnement du parafoudre (SPD) : à l'aide de capteur haute performance, il collecte en temps réel les paramètres de courant d'appel (valeur de crête, polarité, nombre d'occurrences, durée), les paramètres de courant de fuite de fonctionnement et l'état du mécanisme de déclenchement du parafoudre (SPD), afin de mesurer, d'enregistrer et d'alerter rapidement sur l'état de fonctionnement du parafoudre (SPD).
Pré-alerte sur la dégradation des performances du parafoudre (SPD) : en analysant les données de surveillance relatives au courant d'appel et au courant de fuite, une pré-alerte de la dégradation du parafoudre est émis lorsque le seuil prédéfini est atteint, permettant d'anticiper la dégradation potentielle du parafoudre (SPD) , de remplacer à l'avance les modules dandinement latents et de prévenir tout incident.
Télécommunication : à l'aide d'une interface RS485, de l'exécution du protocole Modbus et de différentes interfaces étendues de communication en fonction des exigences réelles de transmission, il permet de réaliser la communication et la gestion à distance des équipements.
Conception modulaire : l'unité de protection contre les surtensions et l'unité de surveillance adoptent une conception modulaire pour simplifier le montage et la maintenance.
Conception à haute fiabilité : étant donné que l'unité de protection contre les surtensions est indépendante du circuit de l'unité de surveillance, les défaillances de l'unité de surveillance n'affectent pas la performance de la protection contre les surtensions, et que l'efficacité de la protection contre la foudre soit assurée. Une conception anti-interférence est également adoptée, de sorte que l'immunité de l'unité de surveillance respecte les exigences de la norme GB/T17626.
Environnement d’utilisation
|
Surveiller l’alimentation du module
|
DC: +4 V～+16 V
|
|
Plage de température
|
-40 ℃ ～85 ℃
|
|
Plage d’humidité relative
|
5 % ～95 %
|
|
Altitude
|
-500 m ～ +4000 m
|
Configuration (standard)
|
Désignation
|
Quantité
|
Unité
|
Remarque
|
|
ZGZNSD20-FIntelligence SPD
|
1
|
U
|
/
|
|
Logiciel du centre de surveillance
|
1
|
Ensemble
|
Un projet accompagné par un ensemble
|
Indicateurs de performance
Module de surveillance intelligente
|
Plage de surveillance de l'intensité du courant d'appel
|
±500 A～ ±20 kA
|
|
Erreur de surveillance de la crête du courant d'appel
|
≤ ±15 %
|
|
Plage de surveillance du courant de fuite
|
50 μA～30 mA
|
|
Erreur de surveillance de la crête du courant d'appel
|
≤ ± (Valeur standard ×10%＋2 μA)
|
|
Nombre d'enregistrements des actions SPD
|
1～999
|
|
Temps d'action SPD
|
AA/MM/JJ hh min ss
|
|
Mode de communication
|
RS485Bus (Modbus protocole)
|
|
Consommation de puissance
|
<0.5 W
|
Section parasurtenseur
|
SPD conformément à la norme à la norme IEC 61643-1
|
Class Ⅱ
|
|
SPD conformément à la norme à la norme EN 61643-11
|
Type 2
|
|
Tension de fonctionnement continue maximale Uc
|
L-N: 385 V 50/60 Hz, N-PE: 255 V 50/60 Hz
|
|
Courant de décharge nominal In (8/20 μs)
|
20 kA
|
|
Courant de décharge maximal Imax (8/20 μs)
|
40 kA
|
|
Niveau de protection contre la tension Up
|
L-N: 1.8 kV, N-PE: 1.0 kV
|
|
Tension résiduelle Ures (3 kA)
|
1.5 kV
|
|
Courant nominal de fuite de coupure Ifi
|
N-PE: 100 A rms
|
|
Fusible de secours maximal
|
80 A gL/gG
|
|
Mode de connexion
|
En parallèle
|
|
Mode de protection
|
L-N, N-PE
|
|
Temps de réponse tA
|
L-N: ≤ 25 ns, N-PE: ≤ 100 ns
|
|
Section du fil conducteur en cuivre connecté à la borne
|
Câble multi-conducteur : 1.5 mm2～25 mm2
Câble monoconducteur : 1.5 mm2～35 mm2
|
|
Moment de torsion : borne de raccordement
|
2.5 Nm
|
|
Système d’application
|
TT, TN
|
|
Période de garantie
|
24 mois
|
Dimensions extérieures
