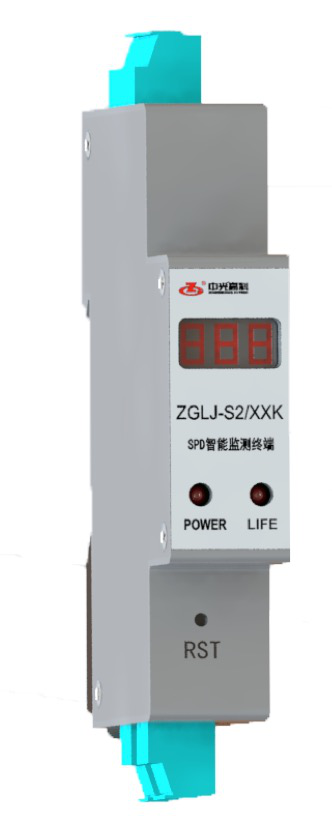

ZGLJ-S2 Système de surveillance intelligente des SPD
Résumé
ZGLJ-S2 En profitant d'un module intelligent de surveillance des éclairs et d'un logiciel de serveur de surveillance du parafoudre (SPD), le présent dispositif est capable de surveiller en temps réel et avec précision les actions d'alerte du parafoudre (SPD), le temps de ces actions, l'occurrence et l'intensité des éclairs, tout en fournissant la pré-alerte sur la durée de vie du parafoudre (SPD). Les données en temps réel mesurées par le module de surveillance sont transmises au logiciel de serveur de surveillance via le bus RS485. L'effet du dispositif de protection contre la foudre est facilement évalué, ce qui fournit les fondements pour la conception et l'amélioration pour la protection contre la foudre dans les zones surveillées.
Caractéristique
1. Le dispositif est en mesure de surveiller et de collecter les signaux d'alerte du parafoudre (SPD).
2. Le dispositif peut surveiller la crête, la polarité, l'occurrence et le moment des courants d'appel.
3. Le dispositif est doté d'un tube numérique à affichage, ce qui permet de visualiser en temps réel l'occurrence récente d'éclairs et les signaux d'alerte de dégradation.
4. Le dispositif dispose de la fonction de pré-alerte pour la tendance de dégradation du parafoudre (SPD), indique une alarme de durée de vie du parafoudre (SPD) par le voyant LIFE.
5. Le dispositif transfère les données collectées à l'ordinateur hôte via le bus RS485.
6. Le logiciel de l'ordinateur hôte peut afficher la fréquence, l'intensité, la polarité et le moment de l'occurrence des coups de foudre.
7. Il permet d'afficher en temps réel les signaux d'alarme et l'heure d'occurrence d'alarme du parafoudre (SPD).
8. Il permet de consulter les informations et les états opérationnels de tous les équipements.
9. Une configuration à distance envers tous les équipements est possible.
Environnement d’utilisation
| Désignation |
Valeur spécifiée |
| Alimentation électrique |
DC: 12 V ±10% |
| Plage de température |
-40 ℃～85 ℃ |
| Plage d’humidité relative |
≤95 % |
| Pression atmosphérique |
86 kPa～106 kPa |
Configuration (standard)
|
Désignation
|
Quantité
|
Unité
|
Remarque
|
|
ZGLJ-S2/XX Module de surveillance SPD intelligent
|
1
|
U
|
/
|
|
Capteur de courant de foudre
|
1
|
U
|
Sélection du capteur en fonction de la position de montage
|
|
Serveur de surveillance
|
1
|
U
|
En option
|
|
Logiciel du serveur de surveillance
|
1
|
Ensemble
|
Un projet accompagné par un un
|
ZGLJ-S2/XXK: « XX » indique l'intensité maximale du courant d'appel (FS) surveillée par le système intelligent de parafoudre (SPD). Par exemple, le système de surveillance intelligente SPD ZGLJ-S2/20K désigne un système capable de surveiller une intensité maximale de courant d'appel de 20 kA.
Paramètres de performance
|
Désignation
|
Valeur spécifiée
|
|
Surveillance des applications
|
Surveillance SPD, Surveillance de l’impulsion électromagnétique de foudre
|
|
Contenu de surveillance
|
Eit des heure d'occurrence du courant d'appel, Ainsi que sa crête, Sa polarité, Nombre d'occurrences, État du déclencheur
|
|
Intensité maximale mesurée (FS)
|
20 kA~80 kA
(Valeur préférentielle: 20 kA, 40 kA, 60 kA, 80 kA)
|
|
Temps d'alarme
|
AA/MM/JJ hh min ss ms
|
|
Canal de surveillance du signal d'alarme SPD
|
1 U
|
|
Mode de communication
|
RS485 Bus
|
|
Indice de protection de l'enveloppe
|
IP30
|
|
Mode d'installation
|
À montage sur rail (DIN)
|
|
Tension de service
|
DC: 9～12V
|
