ZGDJ-X1 Système de localisation de défauts distribués
Résumé
Le système de localisation de défauts distribués déplace le localisateur traditionnel de défauts du côté secondaire du poste de transformation vers la ligne pour capter directement les ondes de courant de défaut. Une analyse collaborative sur plusieurs points de détection de ces ondes permet de déterminer la position exacte du point de défaut. Par rapport aux dispositifs traditionnels de mesure de distance par enregistrement d'ondes des défauts et de localisation à l'aide des ondes progressives, le système de localisation de défauts de type distribué extrait les ondes progressives des courants de manière plus précise et corrige les résultats calculés grâce aux informations sur l'état de fonctionnement des lignes, ce qui améliore considérablement la précision de la localisation. En ce qui concerne les interférences dues à la foudre, le système exploite pleinement les informations temporelles des ondes progressives des courants dues à la foudre, et effectue une analyse du point de vue de polarité et de spectre énergétique. Par conséquent, l'identification de coup de foudre est plus précise, ce qui aide les équipes d'exploitation à établir les plans de protection contre la foudre adaptés. Comme l'identification des sections et des localisations de défauts sera rapide, il permet de réduire significativement la durée de réparation, d'améliorer considérablement la fiabilité de l'alimentation énergétique et de diminuer les pertes directes et indirectes causées par les défauts.
Champ d'application
Ce système convient pour la localisation des sections et le positionnement précis des défauts de déclenchement dans les lignes électriques dont la tension est égale ou supérieure à 35 kV.

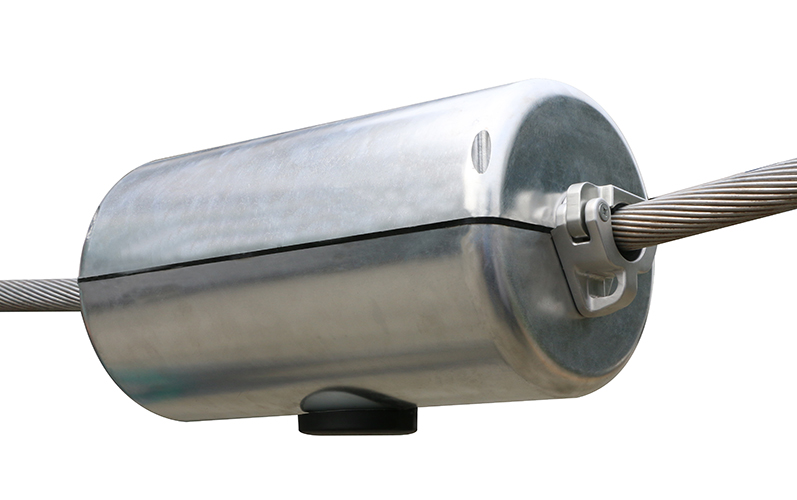

Terminal de surveillance
Les terminaux de surveillance sont répartis et installés sur les lignes de transport d’électricité, généralement par groupes espacés de 20 à 30 km, afin d’assurer la collecte des signaux de défaillance de la ligne.
Indicateurs de performance
|
Précision de télémétrie
|
≤ ±300 M
|
|
Courant admissible à long terme à travers les fils conducteurs
|
≤ 1000 A
|
|
Courant de démarrage
|
≥ 50 A
|
|
Fiabilité de localisation de l'intervalle de défaut
|
＞99%
|
|
Précision de la détection du défaut dû à la foudre ou non
|
＞95%
|
|
Taux de précision d’identification de la nature des défauts dus à la foudre
|
＞90%
|
|
Indicateur de temps réel : Durée de téléchargement du signal de défaut
|
＜60 ss
|
|
Capacité des lignes de surveillance du centre de données
|
＞10000 Enregistrements
|
