Résumé
ZGG40-1000(3+1) Assemblé à partir d'un jeu de barres reliant le parafoudre d'un module de varistance et le parafoudre d'un module éclateur à gaz, Le présent parafoudre modulaire est utilisé dans le système de distribution basse tension en courant alternatif. le parafoudre sert à la protection de type 2 pour N-PE. Applicable au système de distribution CA basse tension, il se connecte en parallèle entre l'alimentation CA et les équipements du système. Cela protège ces derniers contre les impulsions rapides de surtension dommageables et les surtensions transitoires provenant d'influences extérieures (par exemple, les coups de foudre, les impulsions électromagnétiques de foudre) ou d'origine interne (par exemple, l'effet d'enclenchement/de déclenchement du système, le démarrage/l'arrêt des charges inductives et capacitives).
Caractéristique
1. Ce produit se caractérise par une haute capacité de décharge et d'une basse tension résiduelle.
2. Une protection contre la surchauffe est également dotée.
3. Il a l'avantage d'un indicateur de défaillance et d'un contact sec pour une alarme donnée par télésignalisation centralisée.
4. Son enveloppe est munie d'un indice de protection IP 20 et d'un indice d'inflammabilité UL 94 V-0.
Normes applicables
IEC 61643-11: 2011; EN 61643-11: 2012
Environnement d’utilisation
|
Plage de température
|
-40 ℃～80 ℃
|
|
Plage d’humidité relative
|
5 %～95 %
|
|
Altitude
|
-500 m～﹢4000 m
|
Spécifications techniques
|
Modèle
|
ZGG40-1000(3+1)
|
|
SPD conformément à la norme IEC 61643-1
|
Class Ⅱ
|
|
SPD conformément à la norme EN 61643-11
|
Type 2
|
|
Tension de fonctionnement continue maximale Uc
|
L-N: 1000 V AC; N-PE: 255 V AC
|
|
Courant de décharge nominal In (8/20 μs)
|
L-N: 20 kA; N-PE: 100 kA
|
|
Courant de décharge maximal Imax (8/20 μs)
|
L-N: 40 kA; N-PE: 160 kA
|
|
Niveau de protection contre la tension Up
|
L-N: 4 kV; N-PE: 2.5 kV; L-PE: 5.5 kV
|
|
Fusible de secours maximal
|
80 A gL/gG
|
|
Mode de connexion
|
En parallèle
|
|
Courant de fuite
|
≤ 20 μA
|
|
Mode de protection
|
L-PE
|
|
Temps de réponse tA
|
≤ 100 ns
|
|
Section du fil conducteur en cuivre connecté à la borne
|
Câble multi-conducteur : 1.5 mm2~25 mm2
Câble monoconducteur : 1.5 mm2~35 mm2
|
|
Surface maximale de connexion de l'interface de télésignalisation
|
1.5 mm2
|
|
Intensité du contact d'alarme de télésignalisation
|
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A
|
|
Moment de torsion : borne de raccordement/interface de télésignalisation
|
2.5 N•m /0.25 N•m
|
|
Indice de protection de l'enveloppe (code)
|
IP 20
|
|
Dimensions extérieures
|
90 mm×144 mm×68 mm (Sauf la borne de télésignalisation)
|
|
Type d’installation
|
35 mm Rail standardisé
|
|
Niveau ignifuge
|
UL94 V-0
|

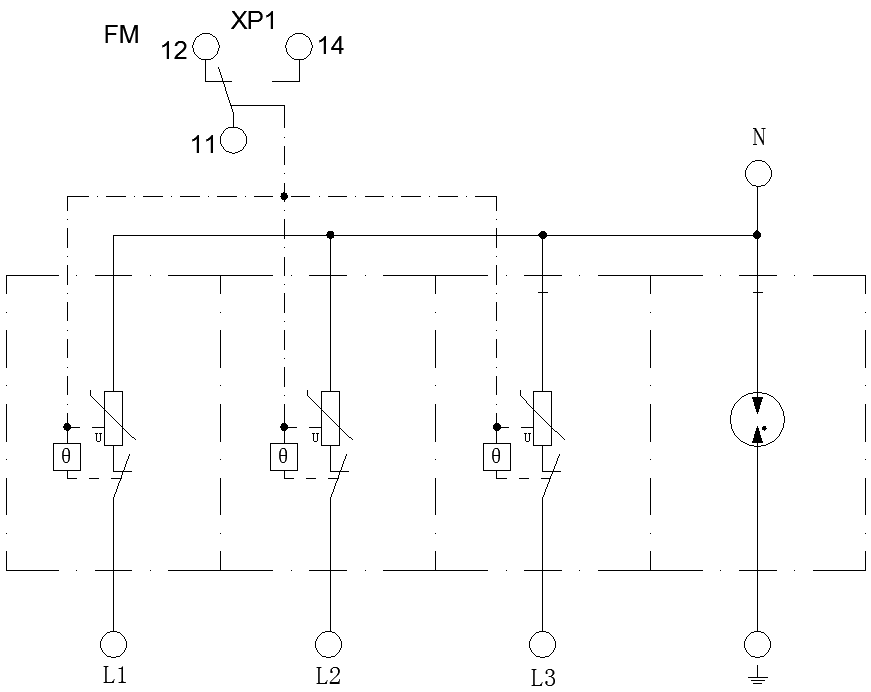

Schéma du principe de circuit

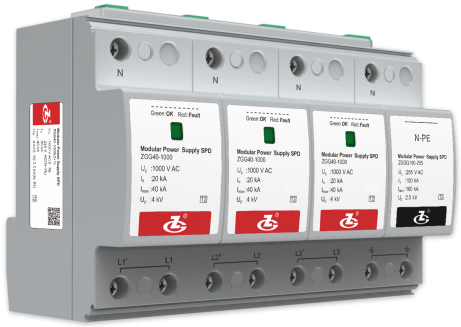

Structure externe
