Résumé
ZGG40-850(3+1)f Constitué d'un module d'alimentation de type varistance, d'un module d'alimentation de type éclateur à gaz et d'un siège, le parafoudre sert à la protection de type 2 pour N-PE.
Caractéristique
1. Ses modules enfichables sont prévus des fonctions anti-dévirage et de prévention d’insertion mutuelle.
2. Ce produit se caractérise par une haute capacité de décharge et d'une basse tension résiduelle.
3. Une protection contre la surchauffe est également dotée.
4. Il a l'avantage d'un indicateur de défaillance et d'un contact sec pour une alarme donnée par télésignalisation centralisée.
5. Son enveloppe est munie d'un indice de protection IP 20 et d'un indice d'inflammabilité UL 94 V-0.
Normes applicables
IEC 61643-11: 2011; EN 61643-11: 2012
Environnement d’utilisation
|
Plage de température
|
-40 ℃～80 ℃
|
|
Plage d’humidité relative
|
5 %～95 %
|
|
Altitude
|
-500 m～﹢4000 m
|
Spécifications techniques
|
Modèle
|
ZGG40-850(3+1)f
|
|
SPD conformément à la norme IEC 61643-11
|
Class Ⅱ
|
|
SPD conformément à la norme EN 61643-11
|
Type 2
|
|
Tension de fonctionnement continue maximale Uc
|
850 V AC
|
|
Fréquence de fonctionnement
|
50/60 Hz
|
|
Courant de décharge nominal In (8/20 μs)
|
20 kA
|
|
Courant de décharge maximal Imax (8/20 μs)
|
40 kA
|
|
Niveau de protection contre la tension Up
|
4.0 kV
|
|
Fusible de secours maximal
|
80 A gL/gG
|
|
Mode de connexion
|
En parallèle
|
|
Mode de protection
|
L-PE
|
|
Temps de réponse tA
|
≤ 100 ns
|
|
Section du fil conducteur en cuivre connecté à la borne
|
Câble multi-conducteur : 1.5 mm2~25 mm2
Câble monoconducteur : 1.5 mm2~35 mm2
|
|
Surface maximale de connexion de l'interface de télésignalisation
|
1.5 mm2
|
|
Intensité du contact d'alarme de télésignalisation
|
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A
|
|
Moment de torsion : borne de raccordement/interface de télésignalisation
|
2.5 N•m /0.25 N•m
|
|
Indice de protection de l'enveloppe (code)
|
IP 20
|
|

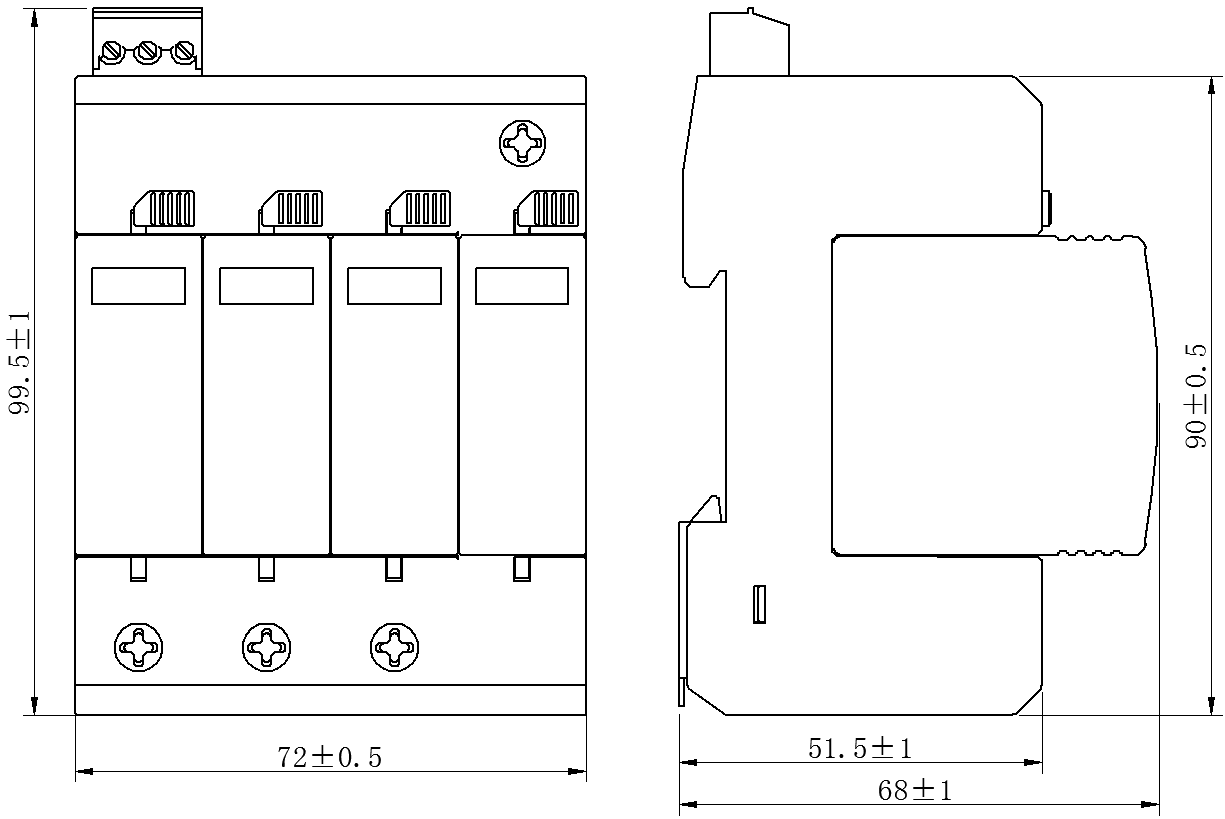

Dimensions extérieures
|
90 mm×72 mm×68 mm (Sauf la borne de télésignalisation)
|
|
Type d’installation
|
35 mm Rail standardisé
|
|
Niveau ignifuge
|
UL94 V-0
|

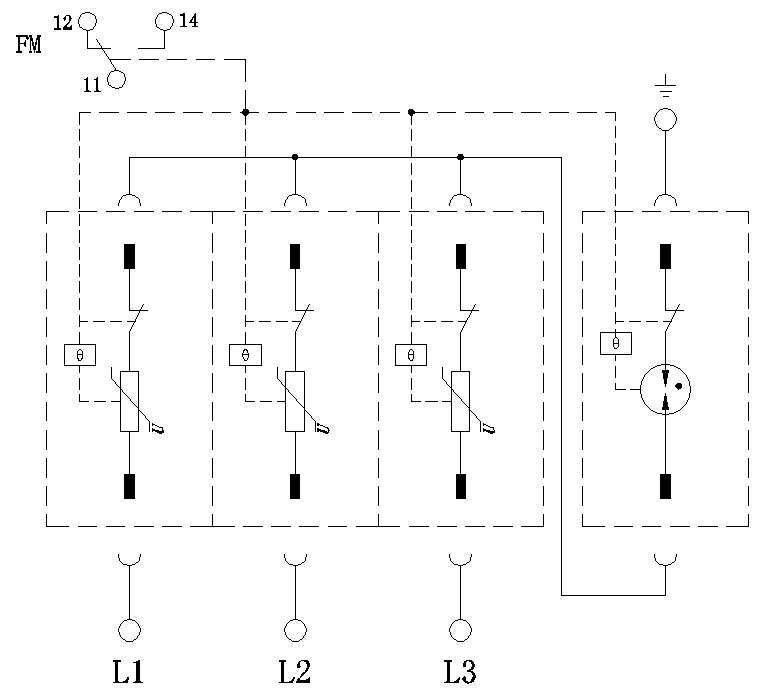

Schéma du principe de circuit
