ZGGH20-275 - Système dénergie éolienne

Résumé
Constitué d'une tête et d'une base d'un module d'alimentation, ce parafoudre avec les protections de type II et de type III est dédié au système en courant alternatif + — - et - — PE. Il peut être monté en série ou en parallèle entre l'alimentation CA et les équipements du système en vue d'assurer une protection contre les impulsions rapides de surtension dommageables et les surtensions transitoires provenant d'influences extérieures (par exemple, les coups de foudre, les impulsions électromagnétiques de foudre) ou d'origine interne (par exemple, l'effet d'enclenchement/de déclenchement du système, le démarrage/l'arrêt des charges inductives et capacitives).

Caractéristique
1. Ses modules enfichables sont prévus des fonctions anti-dévirage.
2. Ce produit se caractérise par une d'une basse tension résiduelle.
3. Une protection contre la surchauffe est également dotée.
4. Il a l'avantage d'un indicateur de défaillance et d'un contact sec pour une alarme donnée par télésignalisation centralisée.
5. Son enveloppe est munie d'un indice de protection IP 20 et d'un indice d'inflammabilité UL 94 V-0.

Normes applicables
IEC 61643-1: 2005; UL 1449 Ed.4

Environnement d’utilisation

Plage de température	-40 ℃～80 ℃
Plage d’humidité relative	5 %～95 %
Altitude	-500 m～﹢4000 m

Spécifications techniques

Modèle	ZGGH20-275
SPD conformément à la norme IEC 61643-1	Class Ⅱ, Class Ⅲ
SPD conformément à la norme EN 61643-11	Type 2, Type 3
Tension de fonctionnement continue maximale U_c	275 V AC
Courant de décharge nominal I_n(8/20 μs)	10 kA
Courant de décharge maximal I_max (8/20 μs)	20 kA
Niveau de protection Up: II U_p	L-N: 1.5 kV L/N-PE: 1.8 kV
Niveau de protection Up: III U_p	L-N: 1.5 kV L/N-PE: 1.5 kV
Onde composite U_oc	20 kV
Tension limite (6 kV 1.2/50 μs, 3 kA 8/20 μs)	L-N: 1.1 kV L/N-PE: 1.1 kV
Courant de charge nominal I_L	25 A
Fusible de secours maximal	25 A gL/gG
Mode de connexion	En série; En parallèle
Mode de protection	L-N; L/N-PE
Temps de réponse t_A	L-N: ≤ 25 ns; L/N-PE: ≤ 100 ns
Section du fil conducteur en cuivre connecté à la borne	Câble multi-conducteur : 0.2 mm²～2.5 mm² Câble monoconducteur : 0.2 mm²～4 mm²
Surface maximale de connexion de l'interface de télésignalisation	2.5 mm²
Intensité du contact d'alarme de télésignalisation	AC: 250 V/0.75 A 125 V/3 A DC: 30 V/2 A
Moment de torsion : borne de raccordement/interface de télésignalisation	1.0 N•m
Indice de protection de l'enveloppe (code)	IP 20
Système d’application	TN, TT
Dimensions extérieures	90 mm×18 mm×69 mm (Sauf la borne de télésignalisation)
Type d’installation	35 mm Rail standardisé
Niveau ignifuge	UL94 V-0

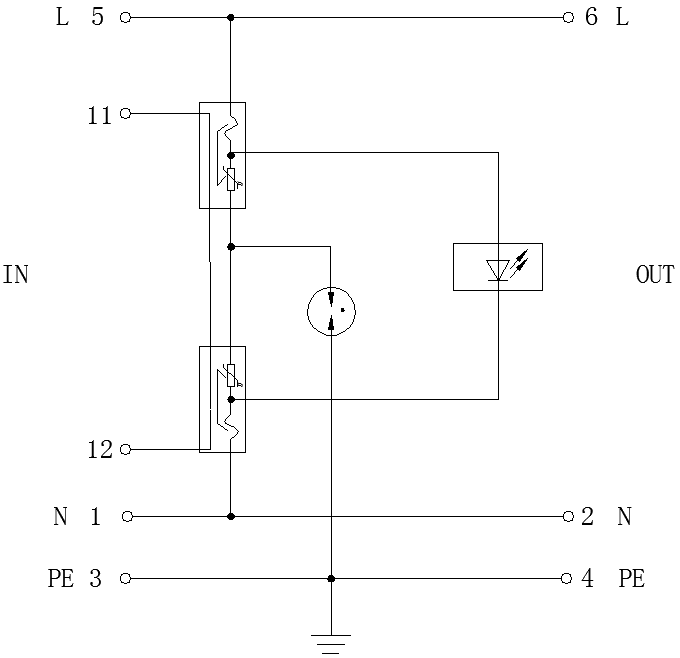

Schéma du principe de circuit

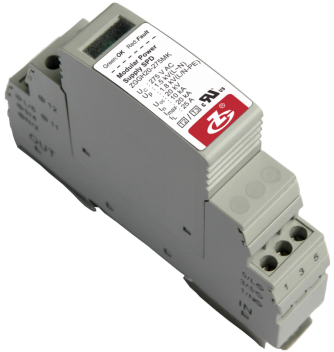

Structure externe
